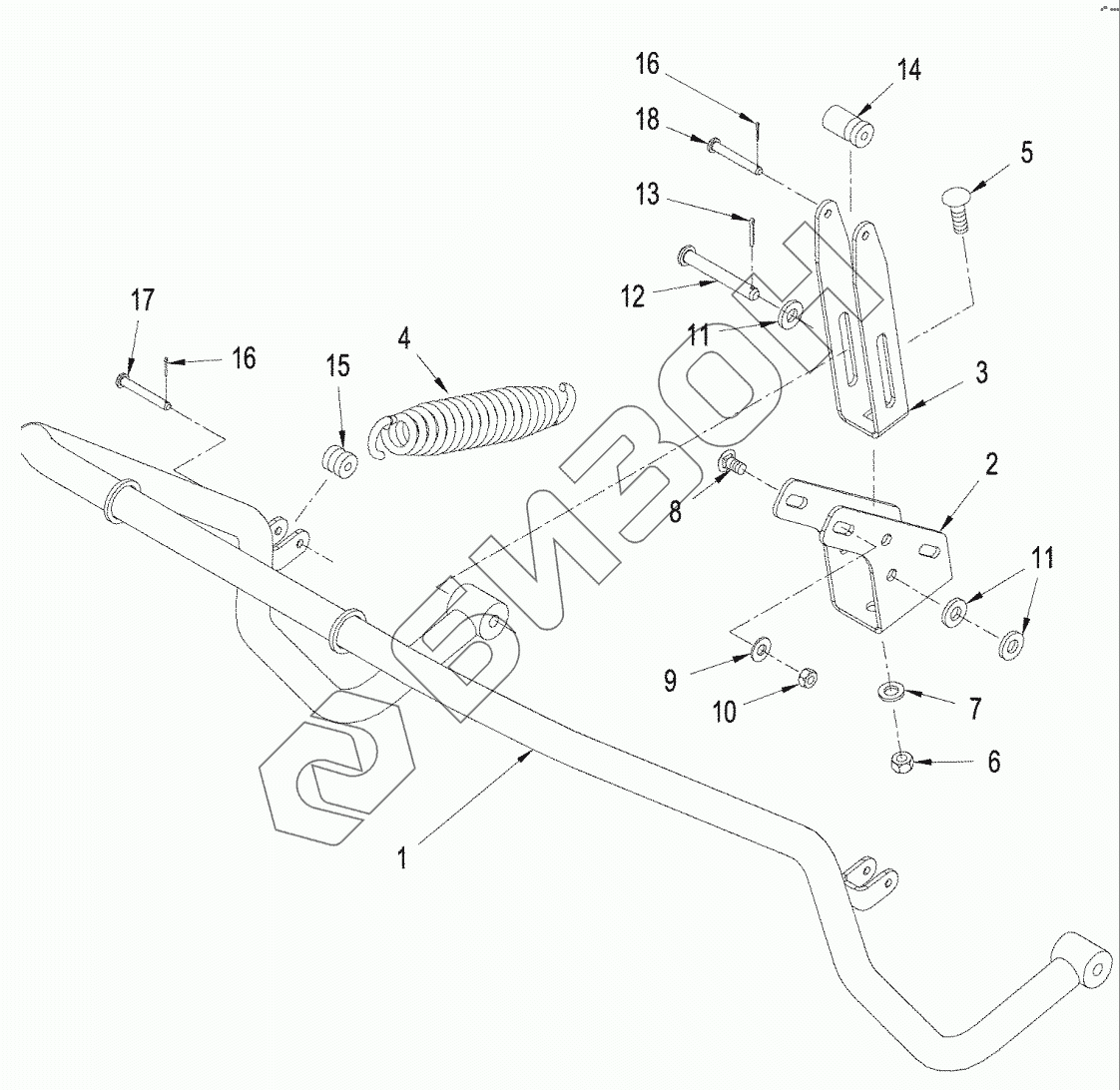

Графический каталог запасных частей к технике: CASE IH 430 Steiger 4WD. HOOD - LIFT ARM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 87532171 ARM
Загрузка ...
1 339543A2 ARM
Загрузка ...
2 339551A1 BRACKET
Загрузка ...
3 339547A1 CLEVIS
Загрузка ...
4 339549A1 SPRING
Загрузка ...
5 811-12040 BOLT
Загрузка ...
6 829-1412 NUT
Загрузка ...
7 896-11012 WASHER
Загрузка ...
8 811-10020 BOLT
Загрузка ...
9 895-15010 WASHER
Загрузка ...
10 829-1410 NUT
Загрузка ...
11 896-15012 WASHER
Загрузка ...
12 728-1290 PIN
Загрузка ...
13 733-3220 PIN
Загрузка ...
14 313992A1 SPOOL
Загрузка ...
15 320429A1 SPOOL
Загрузка ...
16 733-2012 PIN
Загрузка ...
17 728-840 PIN
Загрузка ...
18 728-860 PIN
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
