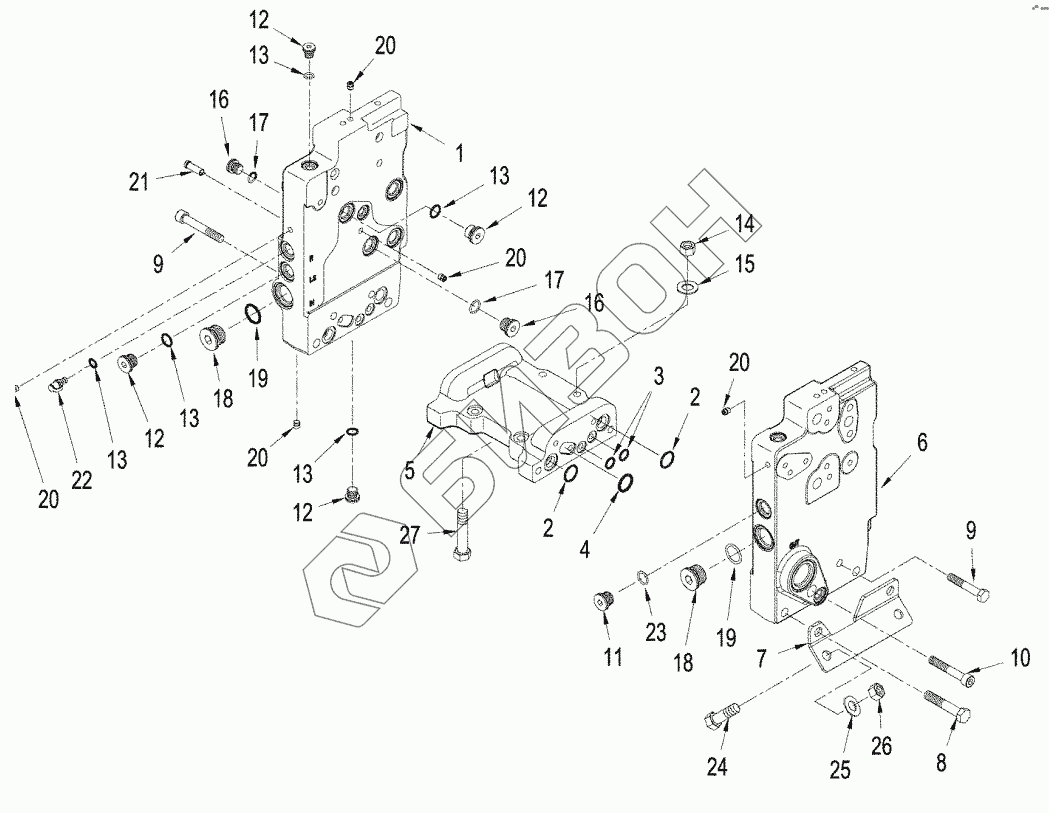

Графический каталог запасных частей к технике: CASE IH 430 Steiger 4WD. MANIFOLD VALVE ASSEMBLY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
4
5
6
7
8
9
9
10
11
12
12
12
12
13
13
13
13
13
14
15
16
16
17
17
18
18
19
19
20
20
20
20
20
21
22
23
24
25
26
27
Позиция на иллюстрации Заводской номер детали Название детали Цена
87578889 87578889 VALVE SECTION
Загрузка ...
1 NSS NOT SERVICED SEPARATELY
Загрузка ...
2 238-6117 O-RING
Загрузка ...
3 238-6112 O-RING
Загрузка ...
4 238-5211 O-RING
Загрузка ...
5 NSS NOT SERVICED SEPARATELY
Загрузка ...
6 NSS NOT SERVICED SEPARATELY
Загрузка ...
7 338681A1 BRACKET
Загрузка ...
8 828-12065 BOLT
Загрузка ...
9 828-10060 BOLT
Загрузка ...
10 863-10070 SCREW
Загрузка ...
11 86598047 PLUG
Загрузка ...
12 86598046 PLUG
Загрузка ...
13 637-63153 O-RING
Загрузка ...
14 832-10410 NUT
Загрузка ...
15 896-11010 WASHER
Загрузка ...
16 86598044 PLUG
Загрузка ...
17 637-63113 O-RING
Загрузка ...
18 221580A1 PLUG
Загрузка ...
19 637-64236 O-RING
Загрузка ...
20 353828A1 PLUG
Загрузка ...
21 334923A1 SCREEN
Загрузка ...
22 358968A1 COUPLING
Загрузка ...
23 637-63193 O-RING
Загрузка ...
24 627-12040 BOLT
Загрузка ...
25 896-11012 WASHER
Загрузка ...
26 832-10412 NUT
Загрузка ...
27 828-10060 BOLT
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
