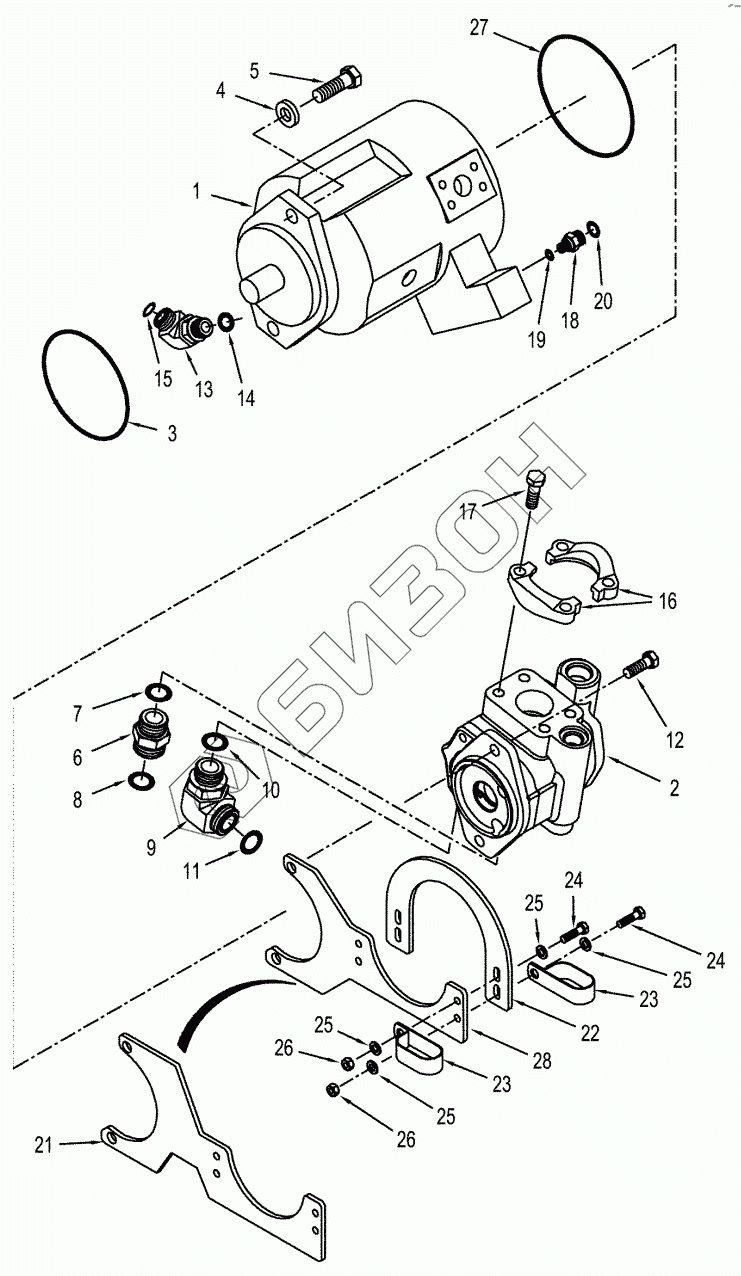

Графический каталог запасных частей к технике: CASE IH 430 Steiger 4WD. STANDARD HYDRAULICS - PUMP MOUNTING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
25
25
25
25
26
26
27
28
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 87308197 PUMP
Загрузка ...
2 87428412 PUMP
Загрузка ...
3 238-5250 O-RING
Загрузка ...
4 496-81022 WASHER
Загрузка ...
5 627-16050 BOLT
Загрузка ...
6 201-105 CONNECTOR
Загрузка ...
7 237-6016 O-RING
Загрузка ...
8 238-6021 O-RING
Загрузка ...
9 201-308 ELBOW
Загрузка ...
10 237-6016 O-RING
Загрузка ...
11 238-6021 O-RING
Загрузка ...
12 627-12035 BOLT
Загрузка ...
13 201-306 ELBOW
Загрузка ...
14 237-6010 O-RING
Загрузка ...
15 238-6016 O-RING
Загрузка ...
16 A14141 FLANGE
Загрузка ...
17 426-824 BOLT
Загрузка ...
18 201-125 CONNECTOR
Загрузка ...
19 237-6004 O-RING
Загрузка ...
20 238-6012 O-RING
Загрузка ...
21 87419158 BRACKET
Загрузка ...
22 87419159 PLATE
Загрузка ...
23 L111928 CLAMP
Загрузка ...
24 627-8030 BOLT
Загрузка ...
25 895-11008 WASHER
Загрузка ...
26 832-10408 NUT
Загрузка ...
27 436514A1 O-RING
Загрузка ...
28 87419460 BRACKET
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
