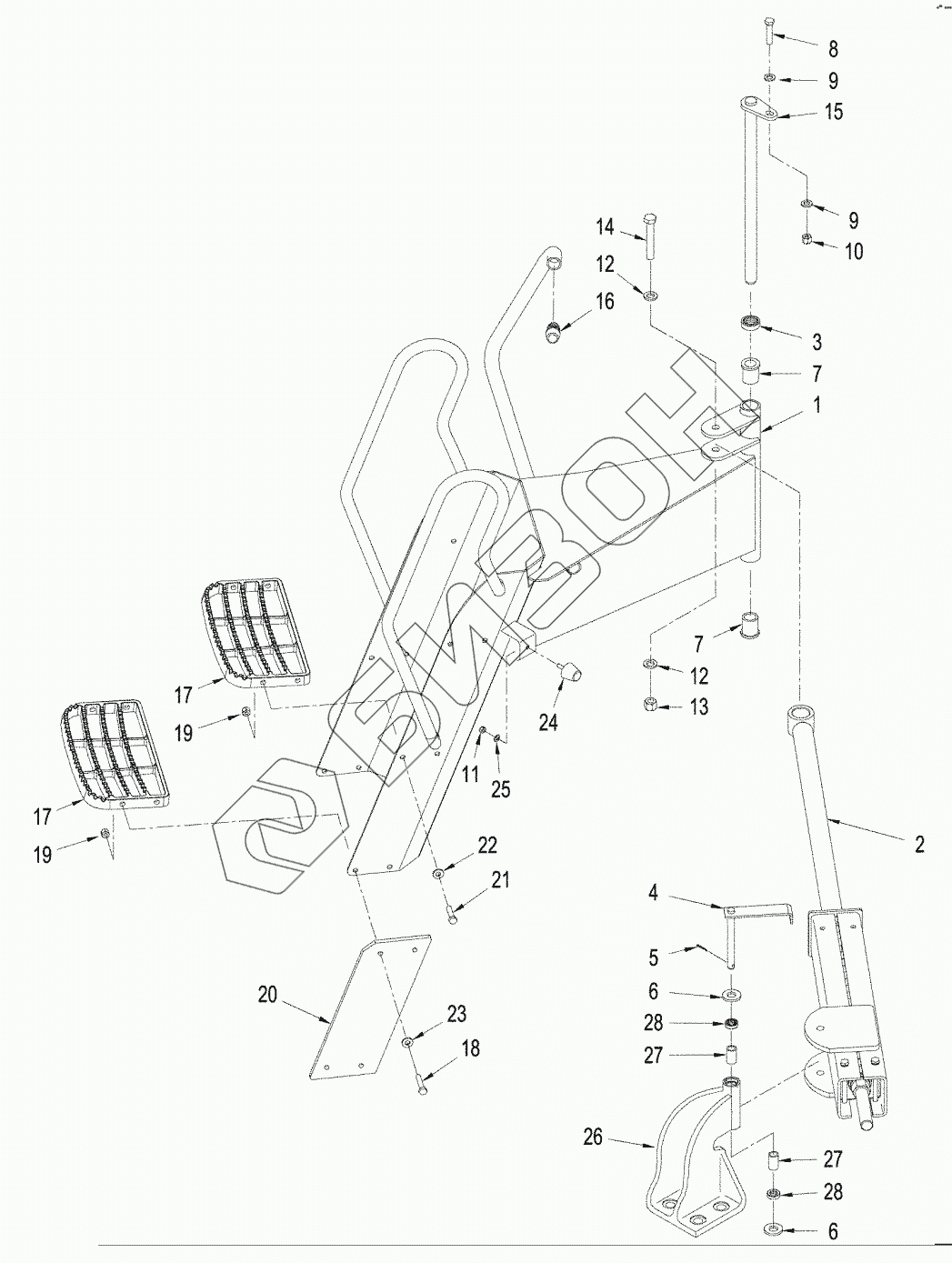

Графический каталог запасных частей к технике: CASE IH 430 Steiger 4WD. STEPS, QUADTRAC TRACTOR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
6
7
7
8
9
9
10
11
12
12
13
14
15
16
17
17
18
19
19
20
21
22
23
24
25
26
27
27
28
28
Позиция на иллюстрации Заводской номер детали Название детали Цена
336017A1 336017A1 STEP
Загрузка ...
1 430792A1 STEP
Загрузка ...
2 NSS NOT SERVICED SEPARATELY
Загрузка ...
3 D22200 BEARING
Загрузка ...
4 337099A4 PIN
Загрузка ...
5 733-3232 COTTER PIN
Загрузка ...
6 896-16018 WASHER
Загрузка ...
7 308473A2 BUSHING
Загрузка ...
8 828-12055 BOLT
Загрузка ...
9 896-11012 WASHER
Загрузка ...
10 832-10412 NUT
Загрузка ...
11 425-105 NUT
Загрузка ...
12 892-11016 WASHER
Загрузка ...
13 832-10416 NUT
Загрузка ...
14 827-16100 BOLT
Загрузка ...
15 382840A2 PIN
Загрузка ...
16 363226A1 BUMPER
Загрузка ...
17 87301185 STEP
Загрузка ...
18 827-10045 BOLT
Загрузка ...
19 832-10410 NUT
Загрузка ...
20 376530A1 SUPPORT
Загрузка ...
21 627-10035 BOLT
Загрузка ...
22 895-11010 WASHER
Загрузка ...
23 896-15010 WASHER
Загрузка ...
24 N7673 EMBLEM
Загрузка ...
25 895-11008 WASHER
Загрузка ...
26 87304082 CLEVIS COUPLING
Загрузка ...
27 336842A1 WIPER
Загрузка ...
28 336843A1 BUSHING
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
