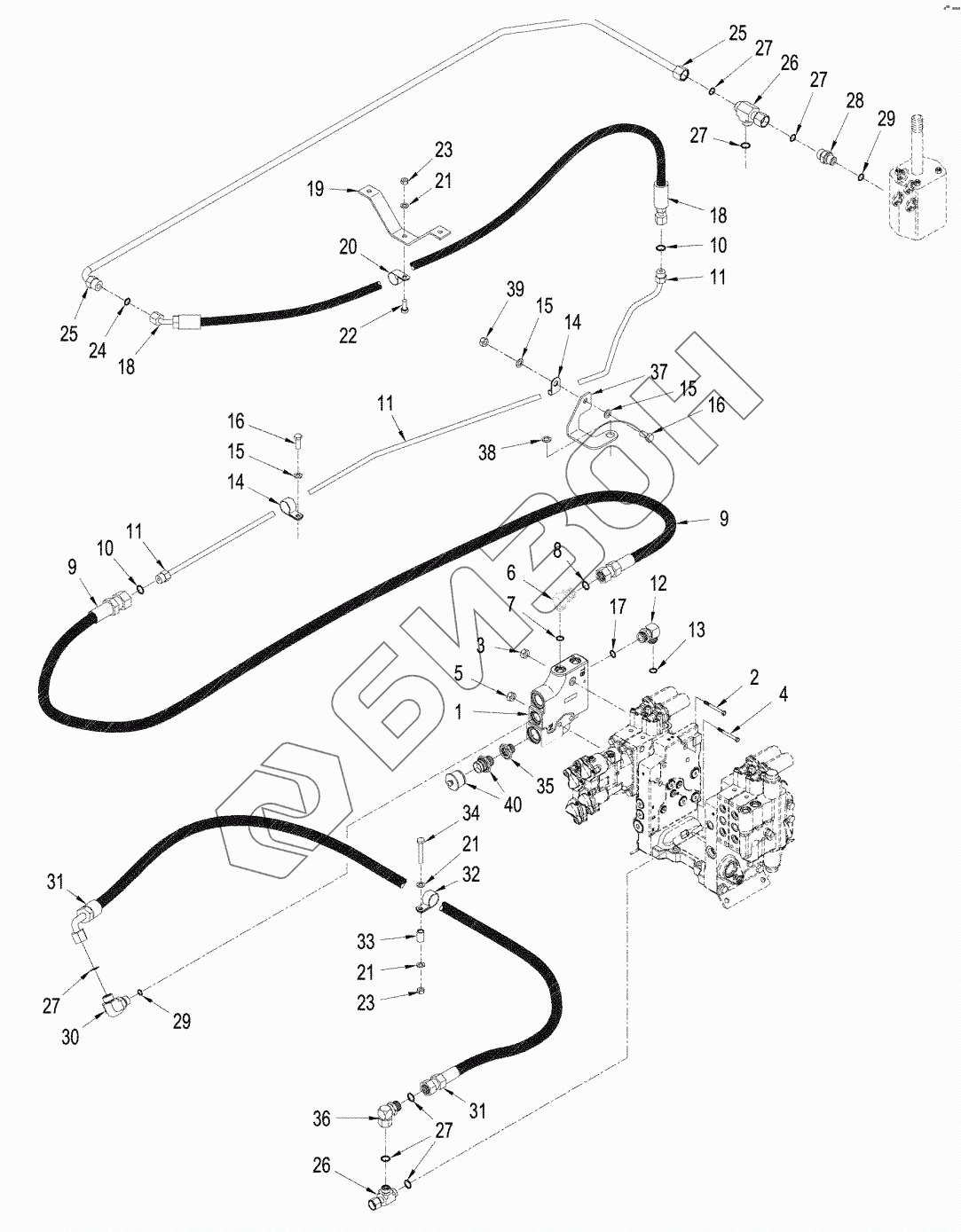

Графический каталог запасных частей к технике: CASE IH 430 Steiger 4WD. TRAILER BRAKES - HYDRAULIC
1
2
3
4
5
6
7
8
9
9
10
10
11
11
11
12
13
14
14
15
15
15
16
16
17
18
18
19
20
21
21
21
22
23
23
24
25
25
26
26
27
27
27
27
27
28
29
29
30
31
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 87388358 | VALVE SECTION |
Загрузка ...
|
|
| 2 | 87418098 | STUD |
Загрузка ...
|
|
| 3 | 304951A1 | NUT |
Загрузка ...
|
|
| 4 | 87430079 | STUD |
Загрузка ...
|
|
| 5 | 829-1312 | NUT |
Загрузка ...
|
|
| 6 | 700-304 | ELBOW |
Загрузка ...
|
|
| 7 | 637-63113 | O-RING |
Загрузка ...
|
|
| 8 | 238-6012 | O-RING |
Загрузка ...
|
|
| 9 | 87346096 | HOSE ASSY |
Загрузка ...
|
|
| 10 | 238-6012 | O-RING |
Загрузка ...
|
|
| 11 | 87342885 | TUBE |
Загрузка ...
|
|
| 11 | 87387104 | TUBE |
Загрузка ...
|
|
| 12 | 700-318 | ELBOW |
Загрузка ...
|
|
| 13 | 637-64296 | O-RING |
Загрузка ...
|
|
| 14 | 515-2495 | CLAMP |
Загрузка ...
|
|
| 15 | 895-18010 | WASHER |
Загрузка ...
|
|
| 16 | 627-10020 | BOLT |
Загрузка ...
|
|
| 17 | 238-6021 | O-RING |
Загрузка ...
|
|
| 18 | 87563359 | HOSE ASSY |
Загрузка ...
|
|
| 18 | 87346094 | HOSE ASSY |
Загрузка ...
|
|
| 19 | 87384904 | BRACKET |
Загрузка ...
|
|
| 19 | 87345211 | BRACKET |
Загрузка ...
|
|
| 20 | 515-22254 | CLAMP |
Загрузка ...
|
|
| 21 | 895-11008 | WASHER |
Загрузка ...
|
|
| 22 | 627-8020 | BOLT |
Загрузка ...
|
|
| 23 | 829-1408 | NUT |
Загрузка ...
|
|
| 24 | 238-6014 | O-RING |
Загрузка ...
|
|
| 25 | 87342347 | TUBE |
Загрузка ...
|
|
| 26 | 701-416 | TEE |
Загрузка ...
|
|
| 27 | 238-6014 | O-RING |
Загрузка ...
|
|
| 28 | 700-102 | CONNECTOR |
Загрузка ...
|
|
| 29 | 637-63153 | O-RING |
Загрузка ...
|
|
| 30 | 700-305 | ELBOW |
Загрузка ...
|
|
| 31 | 87367884 | HOSE ASSY |
Загрузка ...
|
|
| 32 | 515-23206 | CLAMP |
Загрузка ...
|
|
| 33 | 414937A1 | SPACER |
Загрузка ...
|
|
| 34 | 827-8050 | BOLT |
Загрузка ...
|
|
| 35 | 87371306 | COUPLING |
Загрузка ...
|
|
| 36 | 701-320 | ELBOW |
Загрузка ...
|
|
| 37 | 87387132 | BRACKET |
Загрузка ...
|
|
| 38 | 896-11016 | WASHER |
Загрузка ...
|
|
| 39 | 829-1410 | NUT |
Загрузка ...
|
|
| 40 | 737606R1 | COUPLING |
Загрузка ...
|
