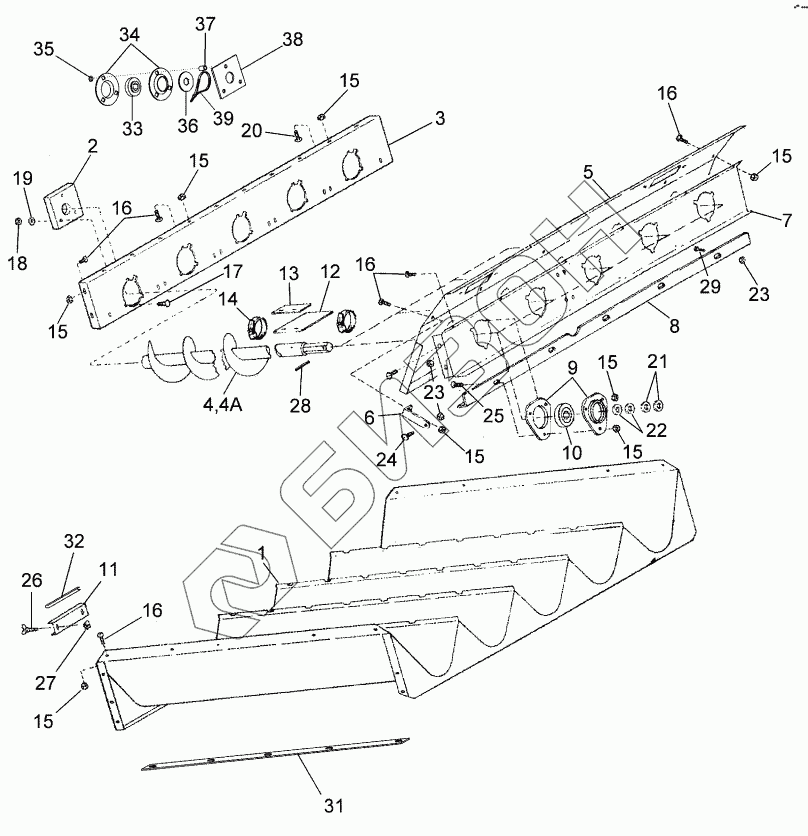

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. AUGER BED
1
2
3
4
4
4A
4A
5
6
7
8
9
10
11
12
11
13
14
15
15
15
15
15
15
15
15
16
16
16
16
17
18
19
20
21
21
22
23
23
24
25
26
27
28
29
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 191645C6 | TROUGH |
Загрузка ...
|
|
| 2 | 193414C2 | BOARD |
Загрузка ...
|
|
| 3 | 1345014C3 | SUPPORT |
Загрузка ...
|
|
| 4 | 249278A1 | AUGER |
Загрузка ...
|
|
| 4 | 87649711 | AUGER |
Загрузка ...
|
|
| 4A | 282955A1 | AUGER |
Загрузка ...
|
|
| 4A | 87649712 | AUGER |
Загрузка ...
|
|
| 5 | 1321372C2 | SHEET |
Загрузка ...
|
|
| 6 | 193554C1 | SUPPORT |
Загрузка ...
|
|
| 7 | 1309226C1 | SUPPORT |
Загрузка ...
|
|
| 8 | 188360C1 | STIFFENER |
Загрузка ...
|
|
| 9 | 86603075 | FLANGE |
Загрузка ...
|
|
| 10 | 195293C91 | BEARING |
Загрузка ...
|
|
| 11 | 185068C1 | COVER |
Загрузка ...
|
|
| 12 | 1302112C1 | STRIP |
Загрузка ...
|
|
| 11 | 87378754 | COVER |
Загрузка ...
|
|
| 13 | 1302113C1 | BAR |
Загрузка ...
|
|
| 14 | 214-1428 | CLAMP |
Загрузка ...
|
|
| 15 | 231-5145 | NUT |
Загрузка ...
|
|
| 16 | 477-73112 | BOLT |
Загрузка ...
|
|
| 16 | 477-73108 | SCREW |
Загрузка ...
|
|
| 16 | 477-73116 | SCREW |
Загрузка ...
|
|
| 17 | 433-636 | BOLT |
Загрузка ...
|
|
| 18 | 231-4116 | NUT |
Загрузка ...
|
|
| 19 | 495-11041 | WASHER |
Загрузка ...
|
|
| 20 | 477-73112 | BOLT |
Загрузка ...
|
|
| 21 | 495-81191 | WASHER |
Загрузка ...
|
|
| 21 | 495-81211 | WASHER |
Загрузка ...
|
|
| 22 | 495-11106 | WASHER |
Загрузка ...
|
|
| 23 | 231-5146 | NUT |
Загрузка ...
|
|
| 24 | 477-73812 | SCREW |
Загрузка ...
|
|
| 25 | 477-73116 | SCREW |
Загрузка ...
|
|
| 26 | 166667C1 | SCREW |
Загрузка ...
|
|
| 27 | 564791R1 | NUT |
Загрузка ...
|
|
| 28 | 38-12032 | PIN |
Загрузка ...
|
|
| 29 | 409-7616 | BOLT |
Загрузка ...
|
|
| 30 | 492-11038 | WASHER |
Загрузка ...
|
|
| 31 | 87313058 | STRAP |
Загрузка ...
|
|
| 32 | 1327979C1 | MOLDING |
Загрузка ...
|
|
| 33 | 380301A1 | BEARING |
Загрузка ...
|
|
| 34 | 380288A1 | FLANGE |
Загрузка ...
|
|
| 35 | 131-415 | NUT |
Загрузка ...
|
|
| 36 | 87643385 | WASHER |
Загрузка ...
|
|
| 37 | 384257A1 | SPACER |
Загрузка ...
|
|
| 38 | 87649714 | COVER ASSY |
Загрузка ...
|
|
| 39 | 306132C1 | STRAP |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
