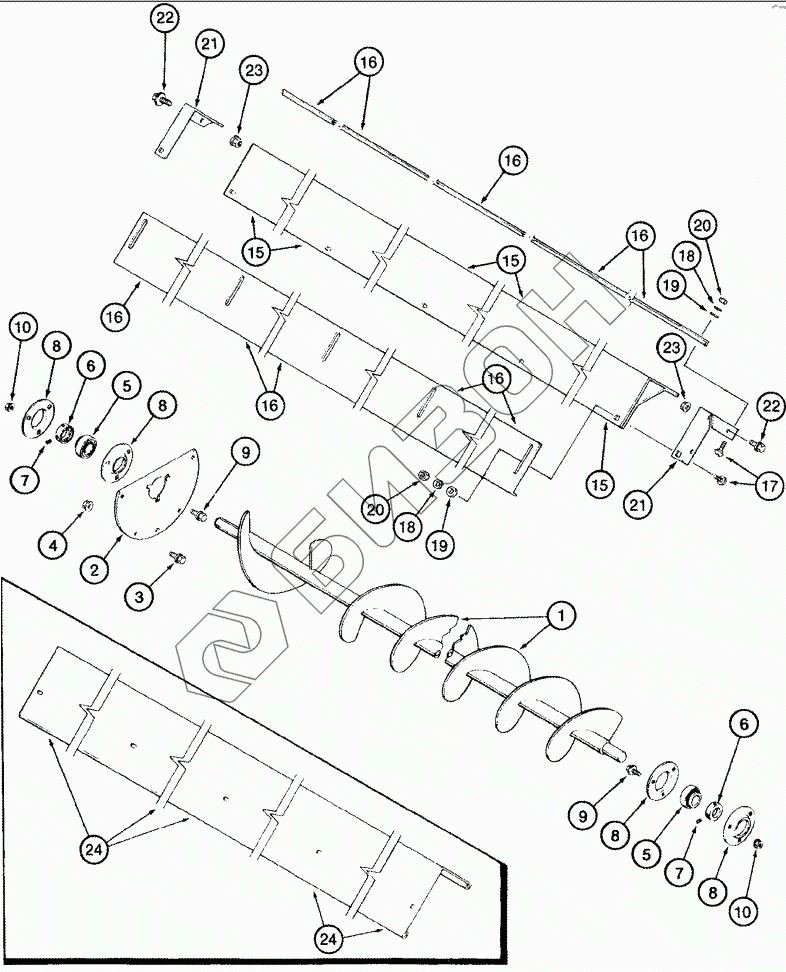

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. AUGERS - GRAIN TANK, LOWER

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
5
6
6
7
7
8
8
8
8
9
9
10
10
15
15
15
16
16
16
16
16
16
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 87617556 AUGER
Загрузка ...
2 192789C1 RETAINER
Загрузка ...
3 409-7512 BOLT
Загрузка ...
3 409-7520 BOLT
Загрузка ...
4 231-5145 NUT
Загрузка ...
5 204807C91 BEARING
Загрузка ...
6 38260 COLLAR
Загрузка ...
7 83-1254 SET SCREW
Загрузка ...
8 86603075 FLANGE
Загрузка ...
9 409-7512 BOLT
Загрузка ...
10 231-5145 NUT
Загрузка ...
15 1321082C5 COVER
Загрузка ...
16 1321089C1 PLATE
Загрузка ...
17 434-516 BOLT
Загрузка ...
18 492-11031 WASHER
Загрузка ...
19 496-21034 WASHER
Загрузка ...
20 425-105 NUT
Загрузка ...
21 1321242C1 SUPPORT
Загрузка ...
22 409-7612 BOLT
Загрузка ...
23 231-5146 NUT
Загрузка ...
24 1979940C3 COVER
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
