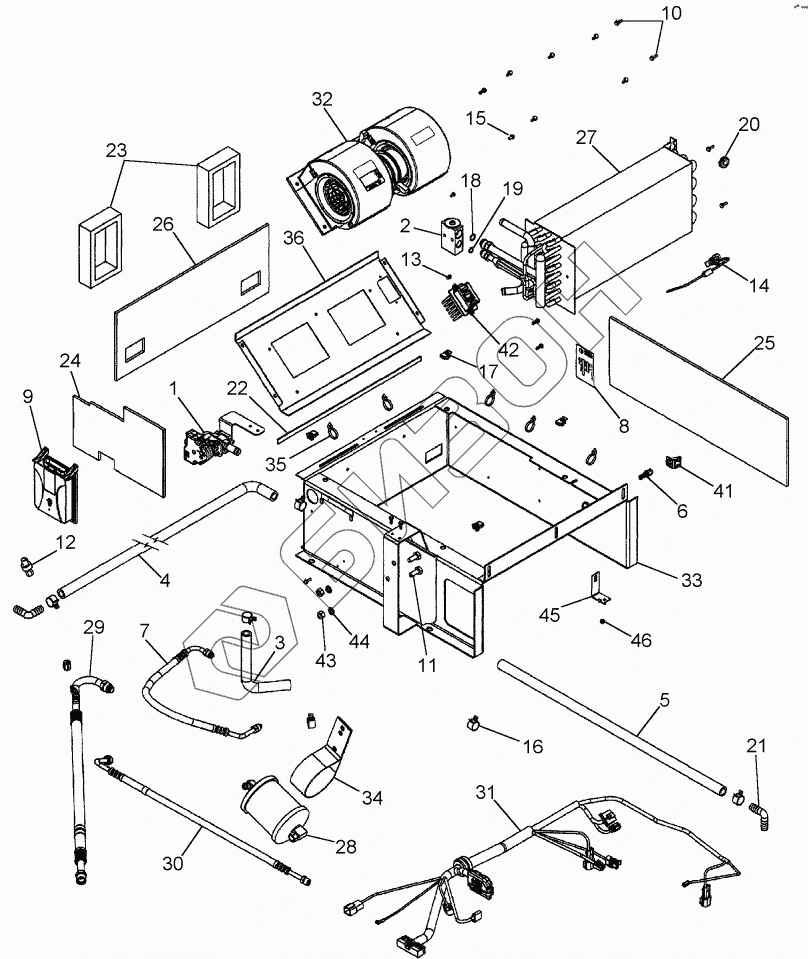

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. BOX ASSY - AIR CONDITIONING
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 87673824 | 87673824 | HEATER UNIT |
Загрузка ...
|
|
| 87313891 | 87313891 | HEATER UNIT |
Загрузка ...
|
|
| 449221A1 | 449221A1 | BODY |
Загрузка ...
|
|
| 1 | 87333840 | VALVE |
Загрузка ...
|
|
| 2 | 386535A1 | VALVE |
Загрузка ...
|
|
| 3 | 377547A1 | HOSE |
Загрузка ...
|
|
| 4 | 377551A1 | HOSE |
Загрузка ...
|
|
| 5 | 1958774C1 | HOSE |
Загрузка ...
|
|
| 6 | 87454442 | SENSOR |
Загрузка ...
|
|
| 7 | 124912A2 | HOSE |
Загрузка ...
|
|
| 8 | Plate | Plate |
Загрузка ...
|
|
| 9 | 87314291 | MODULE |
Загрузка ...
|
|
| 9 | 87365492 | MODULE |
Загрузка ...
|
|
| 10 | 281-54510 | SCREW |
Загрузка ...
|
|
| 11 | 614-10025 | BOLT |
Загрузка ...
|
|
| 12 | 87323829 | SWITCH |
Загрузка ...
|
|
| 13 | 260-1448 | SCREW |
Загрузка ...
|
|
| 14 | 184720A2 | SENSOR |
Загрузка ...
|
|
| 15 | 87333919 | SCREW |
Загрузка ...
|
|
| 16 | 1954736C1 | CLAMP |
Загрузка ...
|
|
| 17 | 488837C1 | NUT |
Загрузка ...
|
|
| 18 | 128485A1 | O-RING |
Загрузка ...
|
|
| 19 | 128484A1 | O-RING |
Загрузка ...
|
|
| 20 | 248-1243 | GROMMET |
Загрузка ...
|
|
| 21 | 127083A1 | ELBOW |
Загрузка ...
|
|
| 22 | 377566A1 | GASKET |
Загрузка ...
|
|
| 23 | 124999A1 | GASKET |
Загрузка ...
|
|
| 24 | 87333847 | INSULATION |
Загрузка ...
|
|
| 25 | 279230A2 | INSULATOR |
Загрузка ...
|
|
| 26 | 279233A1 | INSULATOR |
Загрузка ...
|
|
| 27 | 377560A1 | CORE-COMPRESSOR |
Загрузка ...
|
|
| 28 | 1990758C2 | RECEIVER-DRYER |
Загрузка ...
|
|
| 29 | 124913A2 | HOSE |
Загрузка ...
|
|
| 30 | 124914A1 | HOSE |
Загрузка ...
|
|
| 31 | 87333848 | HARNESS |
Загрузка ...
|
|
| 32 | 323610A1 | BLOWER |
Загрузка ...
|
|
| 33 | 87333857 | BOX |
Загрузка ...
|
|
| 34 | 377562A1 | BRACKET |
Загрузка ...
|
|
| 35 | 702093C1 | STRAP |
Загрузка ...
|
|
| 37 | 377559A1 | STRAP |
Загрузка ...
|
|
| 38 | 377567A1 | SEAL |
Загрузка ...
|
|
| 40 | 1978896C1 | STRAP |
Загрузка ...
|
|
| 41 | 87318294 | CLIP |
Загрузка ...
|
|
| 42 | 87306706 | TERMINAL CONNECTOR |
Загрузка ...
|
|
| 43 | 829-1410 | NUT |
Загрузка ...
|
|
| 44 | 892-11010 | WASHER |
Загрузка ...
|
|
| 45 | 87351204 | BRACKET |
Загрузка ...
|
|
| 46 | 231-14408 | NUT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
