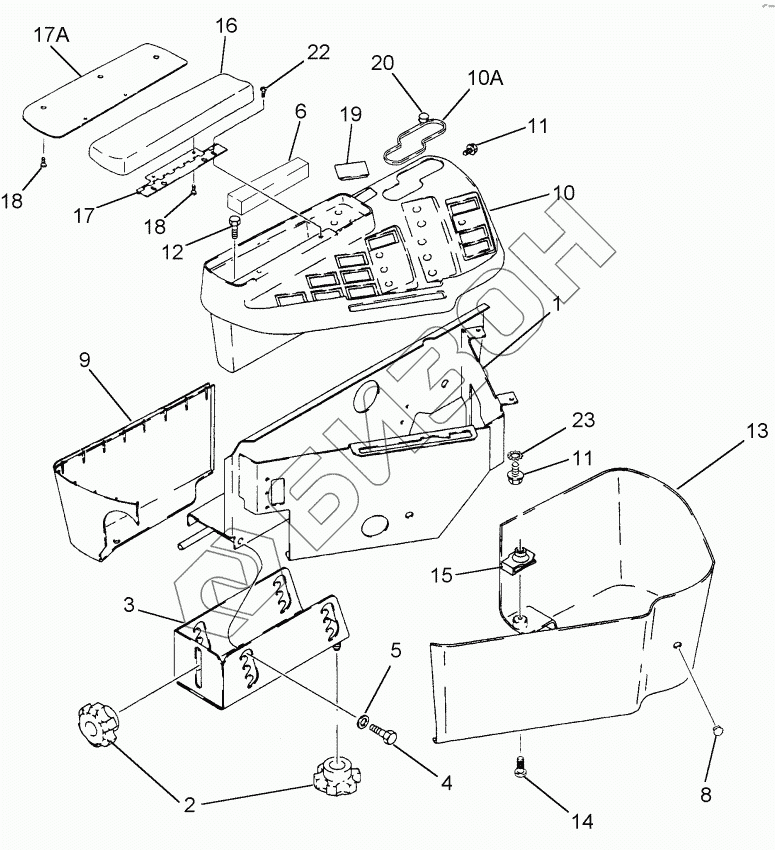

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. CAB - CONSOLE, RIGHT HAND

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
8
8
9
10
10A
11
11
12
13
14
15
16
17
17A
18
19
20
22
23
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 345286A1 FRAME ASSY
Загрузка ...
2 118781A1 KNOB
Загрузка ...
3 117107A2 SUPPORT
Загрузка ...
4 827-8040 BOLT
Загрузка ...
5 895-15008 WASHER
Загрузка ...
6 251495A1 FOAM
Загрузка ...
7 282056A1 PLUG
Загрузка ...
8 353-411 PLUG
Загрузка ...
9 130412A1 COVER
Загрузка ...
10 87541851 COVER ASSY
Загрузка ...
10A 128833A2 GUIDE
Загрузка ...
11 841-4410 SCREW
Загрузка ...
12 614-6030 BOLT
Загрузка ...
13 118321A2 SKIRT
Загрузка ...
14 191216A1 SCREW
Загрузка ...
15 131-861 NUT
Загрузка ...
128970A3 128970A3 ARMREST
Загрузка ...
16 Support Support
Загрузка ...
17 128849A2 HINGE
Загрузка ...
17A 185546A1 PLATE
Загрузка ...
18 185544A1 SCREW
Загрузка ...
19 245918C1 CAP
Загрузка ...
20 353-402 PLUG
Загрузка ...
22 841-4410 SCREW
Загрузка ...
23 493-81000 WASHER
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
