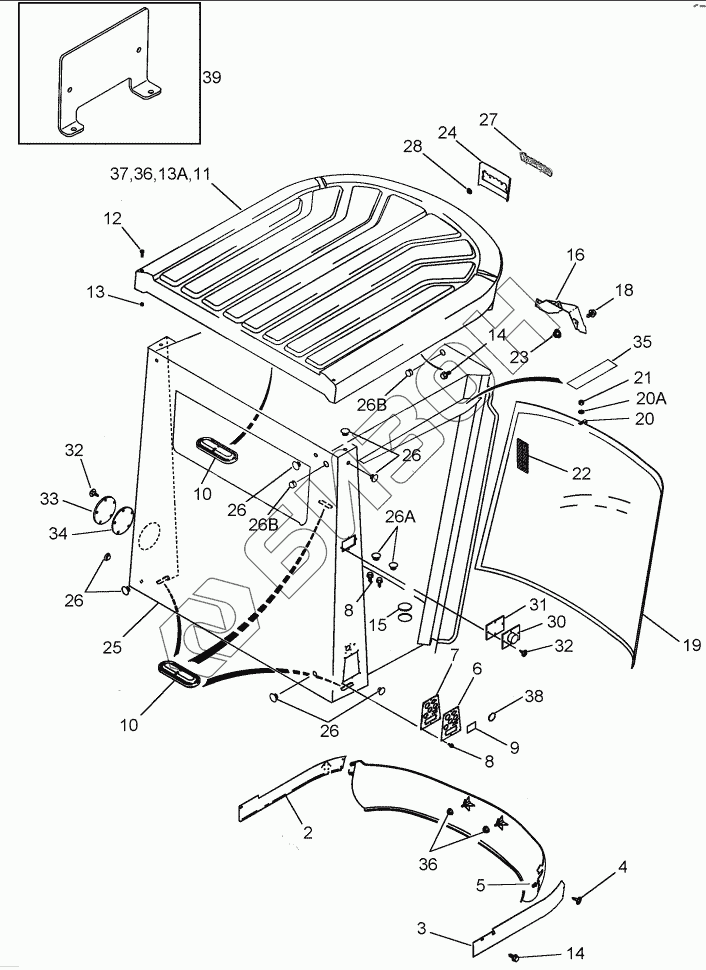

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. CAB - FRAME AND WINDSHIELD
2
3
4
5
6
7
8
8
9
10
10
11
12
13
13A
14
14
15
16
18
19
20
20A
21
21
22
23
24
25
26
26
26
26
26A
26B
26B
27
28
30
31
32
32
33
34
35
35
36
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 387393A1 | CAB |
Загрузка ...
|
|
| 1 | 120140A2 | COVER |
Загрузка ...
|
|
| 2 | 139597A2 | COVER |
Загрузка ...
|
|
| 3 | 139598A3 | COVER |
Загрузка ...
|
|
| 4 | 260-16516 | SCREW |
Загрузка ...
|
|
| 5 | 60-6708T1 | NUT |
Загрузка ...
|
|
| 6 | 275196A2 | PLATE |
Загрузка ...
|
|
| 7 | 275195A2 | GASKET |
Загрузка ...
|
|
| 8 | 191216A1 | SCREW |
Загрузка ...
|
|
| 9 | 282857A1 | DECAL |
Загрузка ...
|
|
| 10 | 137293A1 | PLUG |
Загрузка ...
|
|
| 11 | 122819A2 | ROOF |
Загрузка ...
|
|
| 12 | 614-8040 | BOLT |
Загрузка ...
|
|
| 13 | 230484A1 | NUT |
Загрузка ...
|
|
| 13A | 131-648 | NUT |
Загрузка ...
|
|
| 14 | 191216A1 | SCREW |
Загрузка ...
|
|
| 15 | 353-593 | PLUG |
Загрузка ...
|
|
| 16 | 141758A3 | COVER |
Загрузка ...
|
|
| 17 | 1987144C1 | DECAL |
Загрузка ...
|
|
| 18 | 413-416 | BOLT |
Загрузка ...
|
|
| 19 | 116809A5 | WINDSHIELD |
Загрузка ...
|
|
| 20 | 117707A3 | CLAMP |
Загрузка ...
|
|
| 20A | 495-11041 | WASHER |
Загрузка ...
|
|
| 21 | 825-5148 | NUT |
Загрузка ...
|
|
| 21 | 829-1408 | NUT |
Загрузка ...
|
|
| 22 | 97268C1 | SPACER |
Загрузка ...
|
|
| 23 | 425-104 | NUT |
Загрузка ...
|
|
| 24 | 232846A2 | COVER |
Загрузка ...
|
|
| 25 | 87597470 | CAB |
Загрузка ...
|
|
| 26 | 353-402 | PLUG |
Загрузка ...
|
|
| 26A | 353-400 | PLUG |
Загрузка ...
|
|
| 26B | 353-411 | PLUG |
Загрузка ...
|
|
| 27 | 87557775 | EMBLEM |
Загрузка ...
|
|
| 28 | 131-431 | PUSH-ON NUT |
Загрузка ...
|
|
| 30 | 246752A1 | PLATE |
Загрузка ...
|
|
| 31 | 247058A1 | GASKET |
Загрузка ...
|
|
| 32 | 191216A1 | SCREW |
Загрузка ...
|
|
| 33 | 246753A1 | PLATE |
Загрузка ...
|
|
| 34 | 252676A1 | GASKET |
Загрузка ...
|
|
| 35 | 251548A1 | TAPE |
Загрузка ...
|
|
| 35 | 251549A1 | TAPE |
Загрузка ...
|
|
| 36 | 825-5148 | NUT |
Загрузка ...
|
|
| 37 | 495-81135 | WASHER |
Загрузка ...
|
|
| 38 | 282855A1 | DECAL |
Загрузка ...
|
|
| 39 | 320451A1 | BRACKET |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
