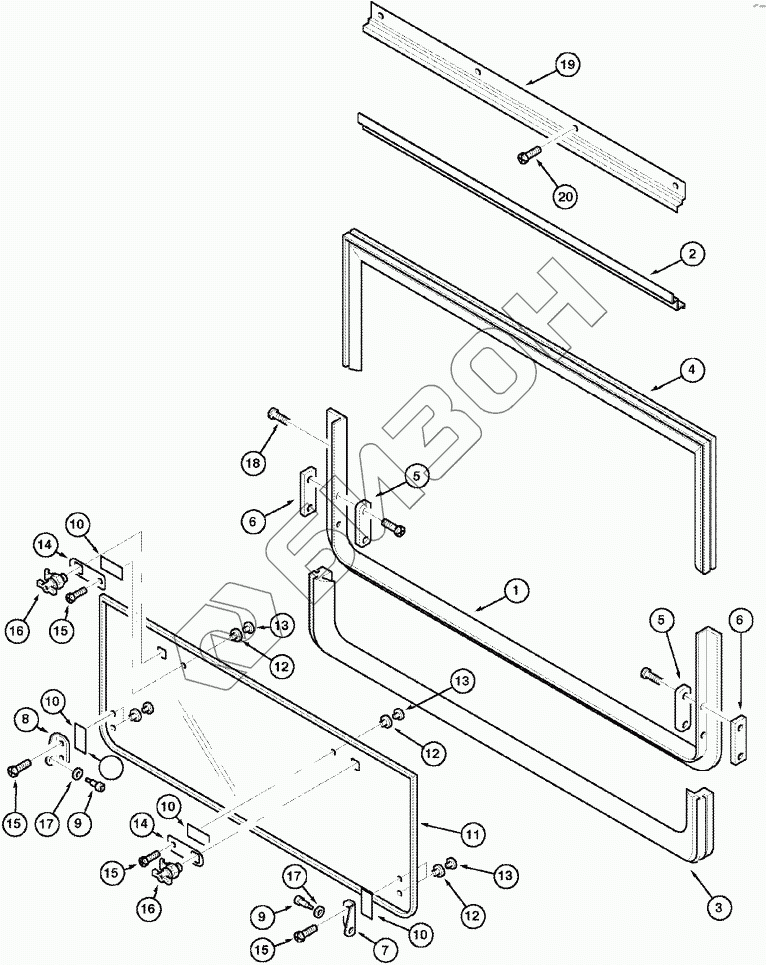

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. CAB - WINDOW, REAR - OPENABLE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
5
6
6
7
8
9
9
10
10
10
10
11
12
12
12
13
13
13
14
14
15
15
15
15
16
16
17
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 247904A1 FRAME
Загрузка ...
2 247903A1 FRAME
Загрузка ...
3 246010A1 SEAL
Загрузка ...
4 246009A1 SEAL
Загрузка ...
5 248379A1 PLATE
Загрузка ...
6 248377A1 PLATE
Загрузка ...
7 248380A1 HINGE
Загрузка ...
8 248381A1 HINGE
Загрузка ...
9 248410A1 SCREW
Загрузка ...
10 249363A1 ADHESIVE STRIP
Загрузка ...
11 248375A1 GLASS
Загрузка ...
11 247703A1 GLASS
Загрузка ...
12 248385A1 BUSHING
Загрузка ...
13 248384A1 NUT
Загрузка ...
14 248376A1 PLATE
Загрузка ...
15 249009A1 SCREW
Загрузка ...
16 249364A1 LOCK
Загрузка ...
17 249684A1 WASHER
Загрузка ...
18 260-14416 SCREW
Загрузка ...
19 253771A1 SUPPORT
Загрузка ...
20 191216A1 SCREW
Загрузка ...
21 231-51409 NUT
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
