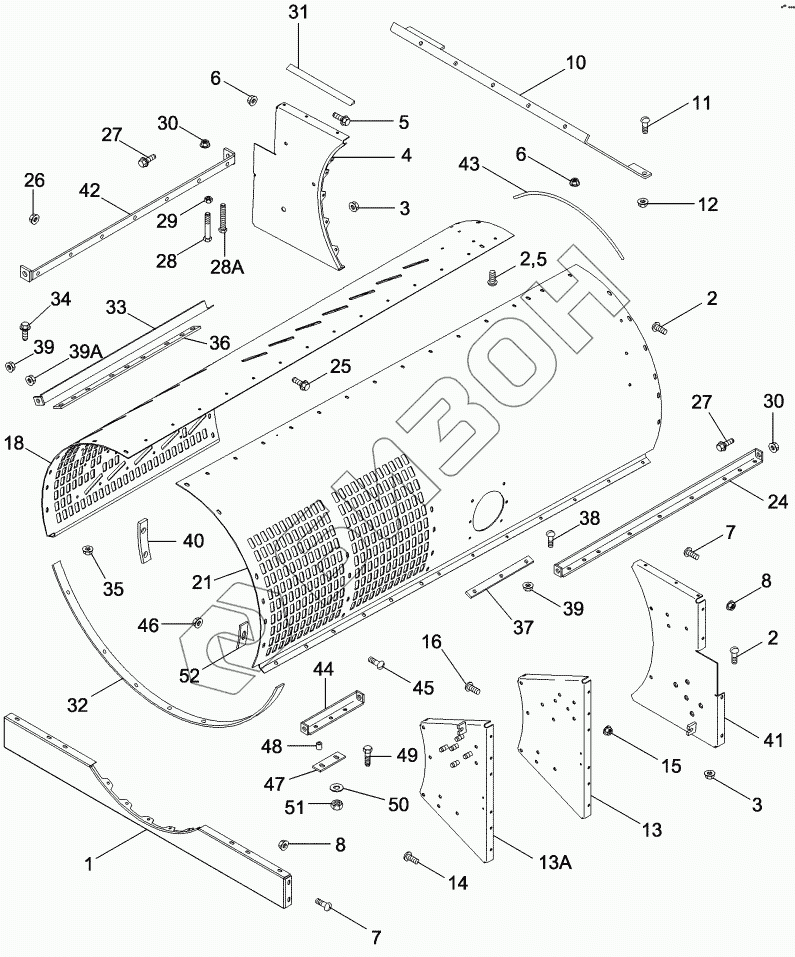

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. CAGE - FRONT
1
2
2
2
3
3
4
5
5
5
6
6
7
7
8
8
10
11
11
12
13
13A
14
15
16
18
21
24
25
25
25
26
27
27
28
28A
29
30
30
31
32
33
34
35
36
37
38
39
39
39A
40
41
42
43
44
45
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 192385C1 | SUPPORT |
Загрузка ...
|
|
| 2 | 477-73812 | SCREW |
Загрузка ...
|
|
| 2 | 477-73816 | SCREW |
Загрузка ...
|
|
| 3 | 231-5146 | NUT |
Загрузка ...
|
|
| 4 | 1338053C3 | SUPPORT |
Загрузка ...
|
|
| 5 | 409-7820 | BOLT |
Загрузка ...
|
|
| 5 | 477-73812 | SCREW |
Загрузка ...
|
|
| 5 | 477-73120 | SCREW |
Загрузка ...
|
|
| 6 | 231-5148 | NUT |
Загрузка ...
|
|
| 7 | 477-73112 | BOLT |
Загрузка ...
|
|
| 8 | 231-5145 | NUT |
Загрузка ...
|
|
| 10 | 176200A2 | SHEET |
Загрузка ...
|
|
| 11 | 477-73112 | BOLT |
Загрузка ...
|
|
| 11 | 477-73120 | SCREW |
Загрузка ...
|
|
| 12 | 231-5145 | NUT |
Загрузка ...
|
|
| 13 | 1338042C1 | SUPPORT |
Загрузка ...
|
|
| 13A | 1338057C1 | SUPPORT |
Загрузка ...
|
|
| 13B | 1338052C1 | SCREW |
Загрузка ...
|
|
| 14 | 1302160C1 | SCREW |
Загрузка ...
|
|
| 15 | 231-5146 | NUT |
Загрузка ...
|
|
| 16 | 410-7620 | BOLT |
Загрузка ...
|
|
| 18 | 1318729C5 | CAGE |
Загрузка ...
|
|
| 21 | 1321661C3 | CAGE |
Загрузка ...
|
|
| 24 | 188333C1 | SUPPORT |
Загрузка ...
|
|
| 25 | 477-73812 | SCREW |
Загрузка ...
|
|
| 25 | 139727A1 | SCREW |
Загрузка ...
|
|
| 25 | 477-73816 | SCREW |
Загрузка ...
|
|
| 26 | 231-5146 | NUT |
Загрузка ...
|
|
| 27 | 1302143C1 | BOLT |
Загрузка ...
|
|
| 28 | 931008R1 | BOLT |
Загрузка ...
|
|
| 28A | 820430C1 | BOLT |
Загрузка ...
|
|
| 29 | 425-148 | NUT |
Загрузка ...
|
|
| 30 | 231-5148 | NUT |
Загрузка ...
|
|
| 31 | Seal | Seal |
Загрузка ...
|
|
| 32 | 186750C1 | SUPPORT |
Загрузка ...
|
|
| 33 | 185386C1 | SUPPORT |
Загрузка ...
|
|
| 34 | 1319250C1 | SCREW |
Загрузка ...
|
|
| 35 | 231-5146 | NUT |
Загрузка ...
|
|
| 36 | 183323C1 | STRAP |
Загрузка ...
|
|
| 37 | 186785C2 | REINFORCEMENT |
Загрузка ...
|
|
| 38 | 135320A1 | SCREW |
Загрузка ...
|
|
| 39 | 231-5146 | NUT |
Загрузка ...
|
|
| 39A | 231-5346 | NUT |
Загрузка ...
|
|
| 40 | 1318900C1 | SUPPORT |
Загрузка ...
|
|
| 41 | 1338043C4 | SUPPORT |
Загрузка ...
|
|
| 42 | 1309191C2 | SUPPORT |
Загрузка ...
|
|
| 43 | 1309111C1 | SEAL |
Загрузка ...
|
|
| 44 | 182634C3 | SUPPORT |
Загрузка ...
|
|
| 45 | 1302143C1 | BOLT |
Загрузка ...
|
|
| 46 | 231-5148 | NUT |
Загрузка ...
|
|
| 47 | 186784C2 | BAR |
Загрузка ...
|
|
| 48 | 600179 | #ЗНАЧ! |
Загрузка ...
|
|
| 49 | 426-832 | BOLT |
Загрузка ...
|
|
| 50 | 495-11053 | WASHER |
Загрузка ...
|
|
| 51 | 232-4118 | NUT |
Загрузка ...
|
|
| 52 | 186797C2 | SUPPORT |
Загрузка ...
|
