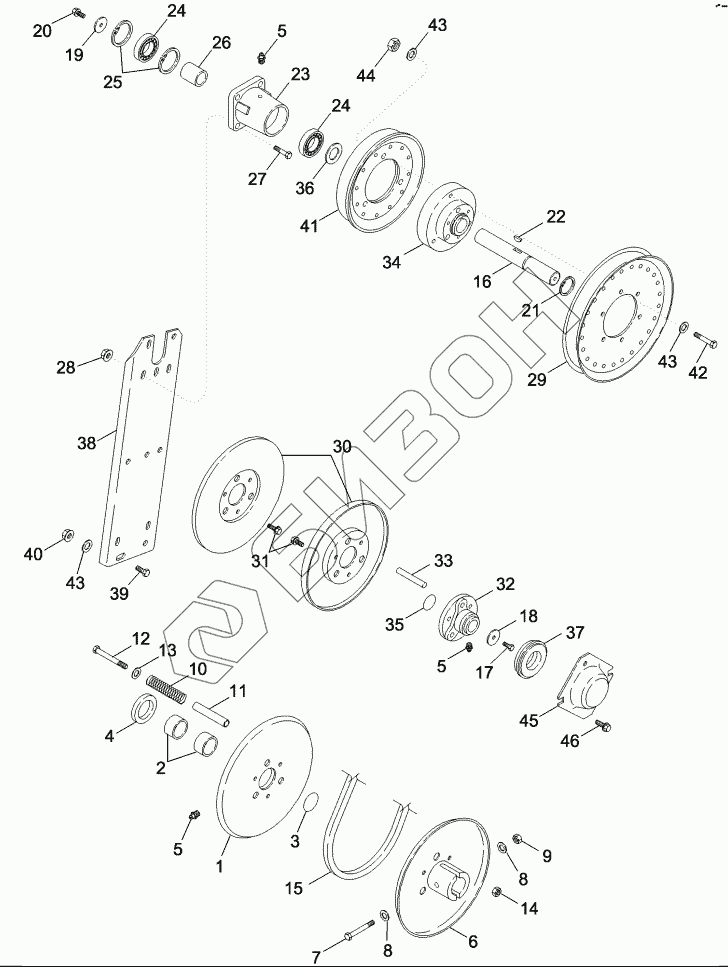

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. CLEANING FAN - DRIVE
1
2
3
4
5
5
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
43
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Pulley | Pulley |
Загрузка ...
|
|
| 1 | 1541552C2 | PULLEY |
Загрузка ...
|
|
| 2 | 1541551C1 | BUSHING |
Загрузка ...
|
|
| 3 | 238-5327 | O-RING |
Загрузка ...
|
|
| 4 | 1541775C1 | SEAL |
Загрузка ...
|
|
| 5 | 219-87 | NIPPLE |
Загрузка ...
|
|
| 6 | 87522943 | PULLEY |
Загрузка ...
|
|
| 7 | 426-856 | BOLT |
Загрузка ...
|
|
| 8 | 496-31053 | WASHER |
Загрузка ...
|
|
| 9 | 232-4118 | NUT |
Загрузка ...
|
|
| 10 | 1302181C2 | SPRING |
Загрузка ...
|
|
| 11 | 1302180C2 | BUSHING |
Загрузка ...
|
|
| 12 | 413-580 | BOLT |
Загрузка ...
|
|
| 13 | 495-81116 | WASHER |
Загрузка ...
|
|
| 14 | 231-4115 | NUT |
Загрузка ...
|
|
| 15 | 301146A1 | BELT |
Загрузка ...
|
|
| 16 | 194853C3 | SHAFT |
Загрузка ...
|
|
| 17 | 413-58 | BOLT |
Загрузка ...
|
|
| 18 | 495-81121 | WASHER |
Загрузка ...
|
|
| 19 | 195-81030 | WASHER |
Загрузка ...
|
|
| 20 | 1302143C1 | BOLT |
Загрузка ...
|
|
| 21 | 100-16125 | RING |
Загрузка ...
|
|
| 22 | 126-125 | KEY |
Загрузка ...
|
|
| 23 | 192418C1 | HUB |
Загрузка ...
|
|
| 24 | 1302725C91 | BEARING |
Загрузка ...
|
|
| 25 | 360936R1 | RING |
Загрузка ...
|
|
| 26 | 152926C1 | SPACER |
Загрузка ...
|
|
| 27 | 413-624 | BOLT |
Загрузка ...
|
|
| 28 | 231-5146 | NUT |
Загрузка ...
|
|
| 29 | 295918A1 | PULLEY |
Загрузка ...
|
|
| 30 | 301141A1 | PULLEY |
Загрузка ...
|
|
| 31 | 115745A1 | SCREW |
Загрузка ...
|
|
| 32 | 185286C91 | HUB |
Загрузка ...
|
|
| 33 | 37-1856 | DOWEL |
Загрузка ...
|
|
| 34 | 183333C1 | HUB |
Загрузка ...
|
|
| 35 | 238-5218 | O-RING |
Загрузка ...
|
|
| 36 | 183274C2 | WASHER |
Загрузка ...
|
|
| 37 | 168215C92 | BEARING |
Загрузка ...
|
|
| 38 | 189967A1 | SUPPORT |
Загрузка ...
|
|
| 39 | 477-73812 | SCREW |
Загрузка ...
|
|
| 40 | 231-5146 | NUT |
Загрузка ...
|
|
| 41 | 193948C1 | PULLEY |
Загрузка ...
|
|
| 42 | 413-640 | BOLT |
Загрузка ...
|
|
| 43 | 495-81135 | WASHER |
Загрузка ...
|
|
| 44 | 231-4116 | NUT |
Загрузка ...
|
|
| 45 | 86990344 | COVER |
Загрузка ...
|
|
| 46 | 281-24812 | SCREW |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
