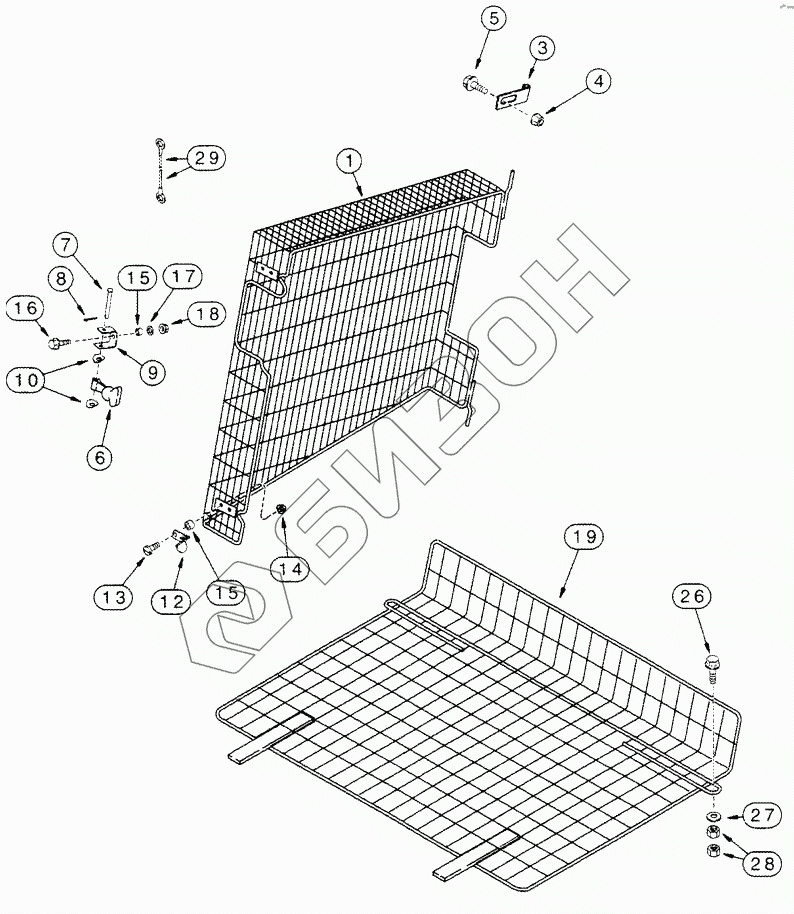

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. CLEANING FAN - SHIELDS

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
3
4
5
6
7
8
9
10
12
13
14
15
15
16
17
18
19
26
27
28
29
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 239930A2 SHIELD
Загрузка ...
3 1541763C3 HINGE
Загрузка ...
4 231-5145 NUT
Загрузка ...
5 409-7512 BOLT
Загрузка ...
6 494307C1 LATCH
Загрузка ...
7 439-1424 PIN
Загрузка ...
8 432-812 PIN
Загрузка ...
9 188103C2 BRACKET
Загрузка ...
10 1324377C1 WASHER
Загрузка ...
12 L105124 HOOK
Загрузка ...
13 470-11020 SCREW
Загрузка ...
13 470-11012 SCREW
Загрузка ...
14 231-51409 NUT
Загрузка ...
15 1277909C1 SPACER
Загрузка ...
16 409-7524 BOLT
Загрузка ...
17 495-81121 WASHER
Загрузка ...
18 231-5145 NUT
Загрузка ...
19 1541759C2 GUARD
Загрузка ...
26 409-7624 BOLT
Загрузка ...
27 495-81135 WASHER
Загрузка ...
28 280136 NUT
Загрузка ...
29 132657A2 CABLE
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
