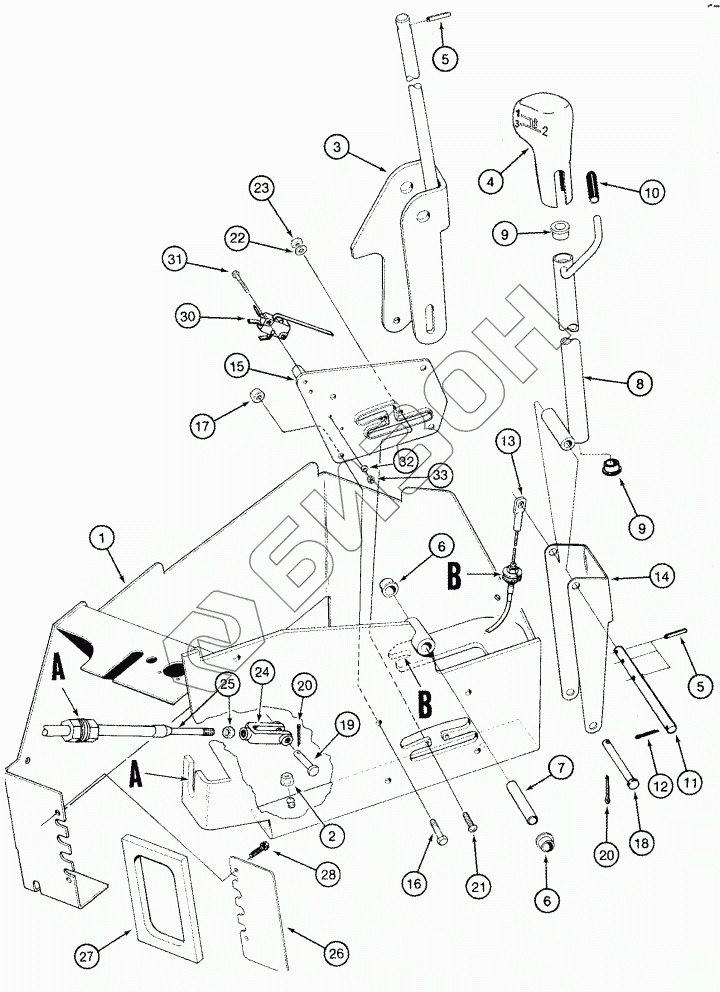

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. CONTROLS - TRANSMISSION UPPER SHIFT
1
2
3
4
5
5
6
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 87597486 | BRACKET |
Загрузка ...
|
|
| 2 | 825-5148 | NUT |
Загрузка ...
|
|
| 3 | 122751A3 | LEVER |
Загрузка ...
|
|
| 4 | 122205A3 | HANDLE |
Загрузка ...
|
|
| 5 | 838-1428 | PIN |
Загрузка ...
|
|
| 6 | S115001 | BEARING |
Загрузка ...
|
|
| 7 | 122199A1 | PIN |
Загрузка ...
|
|
| 8 | 197971A2 | TUBE |
Загрузка ...
|
|
| 8 | Tube | Tube |
Загрузка ...
|
|
| 9 | 90-4368T1 | BUSHING |
Загрузка ...
|
|
| 10 | 125803A1 | SLEEVE |
Загрузка ...
|
|
| 11 | 122197A2 | SPLIT PIN/SAFETY PIN |
Загрузка ...
|
|
| 12 | 432-612 | COTTER PIN |
Загрузка ...
|
|
| 13 | 115398A1 | CABLE |
Загрузка ...
|
|
| 14 | 124714A2 | SUPPORT |
Загрузка ...
|
|
| 15 | 122757A3 | GUIDE |
Загрузка ...
|
|
| 16 | 614-6020 | BOLT |
Загрузка ...
|
|
| 17 | 825-5146 | NUT |
Загрузка ...
|
|
| 18 | 427-6325 | PIN |
Загрузка ...
|
|
| 19 | 427-5094 | PIN |
Загрузка ...
|
|
| 20 | 432-612 | COTTER PIN |
Загрузка ...
|
|
| 21 | 840-1420 | SCREW |
Загрузка ...
|
|
| 22 | 895-11004 | WASHER |
Загрузка ...
|
|
| 23 | 824-1404 | NUT |
Загрузка ...
|
|
| 24 | 213-125 | CLEVIS |
Загрузка ...
|
|
| 25 | 115397A1 | CABLE |
Загрузка ...
|
|
| 26 | 122750A1 | PLATE |
Загрузка ...
|
|
| 27 | 122758A1 | GASKET |
Загрузка ...
|
|
| 28 | 191216A1 | SCREW |
Загрузка ...
|
|
| 30 | 60-6515T1 | SWITCH |
Загрузка ...
|
|
| 31 | 463-10412 | SCREW |
Загрузка ...
|
|
| 32 | 495-31022 | WASHER |
Загрузка ...
|
|
| 33 | 225-14104 | NUT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
