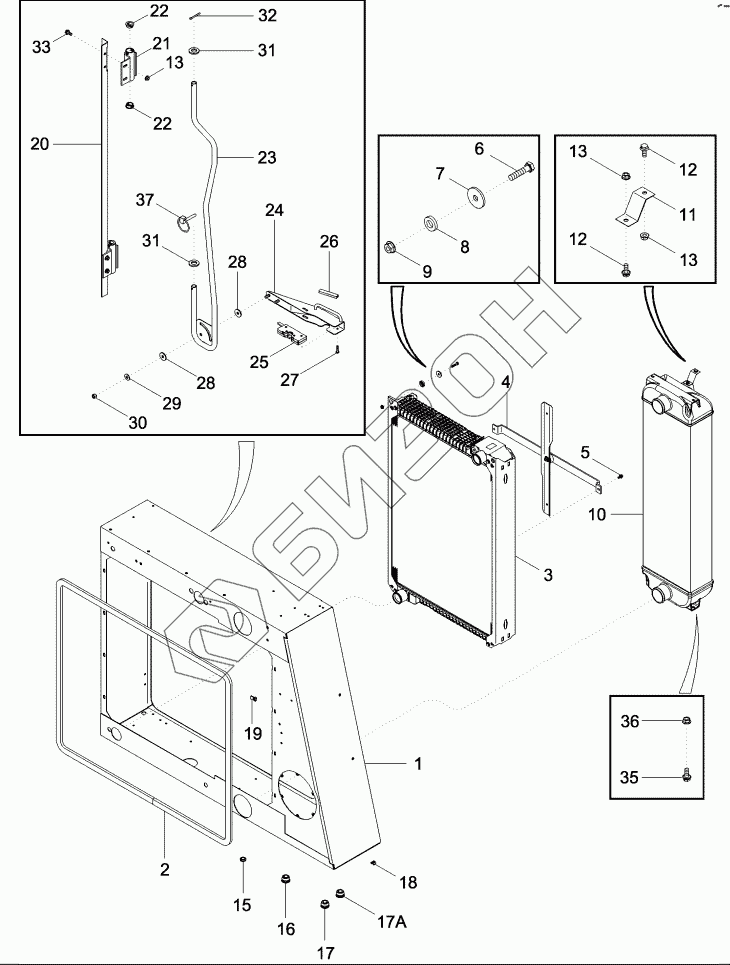

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. COOLER BOX ASSY
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
13
15
16
17
17A
18
19
20
21
22
22
23
24
25
26
27
28
28
29
30
31
31
32
33
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 87343320 | BOX |
Загрузка ...
|
|
| 2 | 87432788 | SEAL |
Загрузка ...
|
|
| 3 | 87302088 | RADIATOR |
Загрузка ...
|
|
| 4 | 87432132 | FAN |
Загрузка ...
|
|
| 5 | 844-8016 | BOLT |
Загрузка ...
|
|
| 6 | 614-8035 | BOLT |
Загрузка ...
|
|
| 7 | 495-81120 | WASHER |
Загрузка ...
|
|
| 8 | 86625263 | WASHER |
Загрузка ...
|
|
| 9 | 86629542 | NUT |
Загрузка ...
|
|
| 10 | 438250A2 | COOLER |
Загрузка ...
|
|
| 11 | 413012A1 | BRACKET |
Загрузка ...
|
|
| 12 | 409-7512 | BOLT |
Загрузка ...
|
|
| 13 | 231-5145 | NUT |
Загрузка ...
|
|
| 15 | 248-2146 | GROMMET |
Загрузка ...
|
|
| 16 | 87107420 | GROMMET |
Загрузка ...
|
|
| 17 | 86976974 | GROMMET |
Загрузка ...
|
|
| 17A | 87423314 | GROMMET |
Загрузка ...
|
|
| 18 | 131-137 | NUT |
Загрузка ...
|
|
| 19 | 410009A1 | NUT |
Загрузка ...
|
|
| 20 | 87414310 | HINGE |
Загрузка ...
|
|
| 21 | 450736A1 | LATCH |
Загрузка ...
|
|
| 22 | 353-478 | PLUG |
Загрузка ...
|
|
| 23 | 87521389 | TUBE ASSY |
Загрузка ...
|
|
| 24 | 87413880 | HOUSING |
Загрузка ...
|
|
| 25 | 141224A1 | LATCH |
Загрузка ...
|
|
| 26 | 87435C1 | MOLDING |
Загрузка ...
|
|
| 27 | 413-416 | BOLT |
Загрузка ...
|
|
| 28 | 403388A1 | WASHER |
Загрузка ...
|
|
| 29 | 495-61041 | WASHER |
Загрузка ...
|
|
| 30 | 231-4246 | NUT |
Загрузка ...
|
|
| 31 | 496-21081 | WASHER |
Загрузка ...
|
|
| 32 | 432-1224 | PIN |
Загрузка ...
|
|
| 33 | 409-7516 | BOLT |
Загрузка ...
|
|
| 34 | 410009A1 | NUT |
Загрузка ...
|
|
| 35 | 409-7612 | BOLT |
Загрузка ...
|
|
| 36 | 231-5146 | NUT |
Загрузка ...
|
|
| 37 | A33497 | PIN |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
