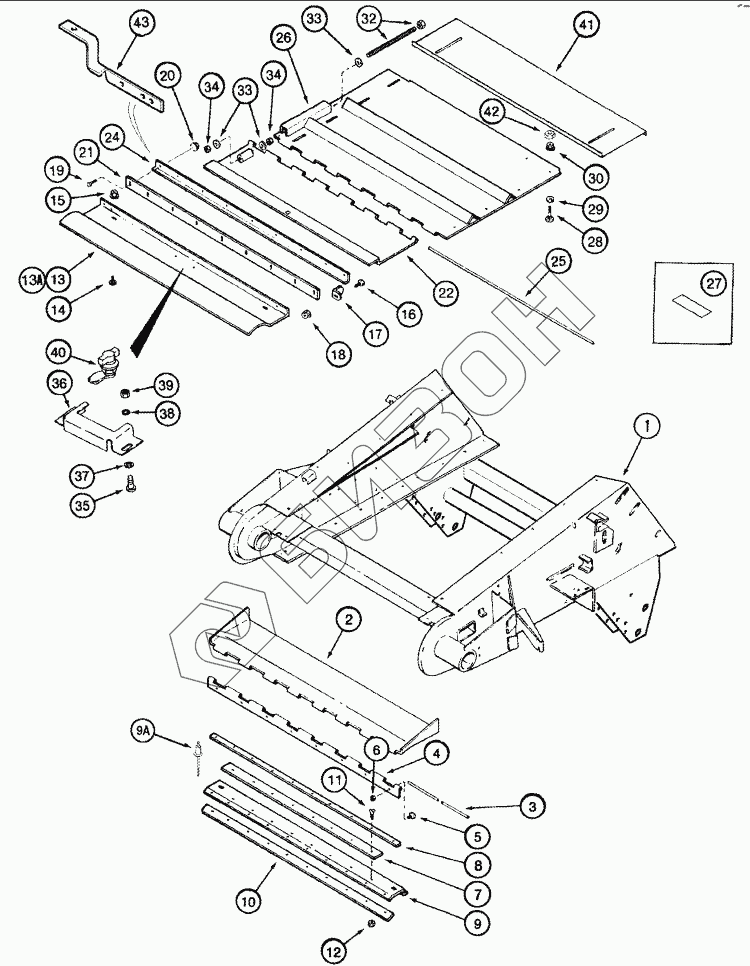

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. FEEDER - COVERS
1
2
3
4
5
6
7
8
9
9A
10
11
12
13
14
15
16
17
18
19
20
21
22
24
25
26
27
28
29
30
32
33
33
34
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Housing | Housing |
Загрузка ...
|
|
| 2 | 87602131 | DOOR |
Загрузка ...
|
|
| 3 | 175931C1 | ROD |
Загрузка ...
|
|
| 4 | 193611C2 | HINGE |
Загрузка ...
|
|
| 5 | 477-73816 | SCREW |
Загрузка ...
|
|
| 6 | 231-5146 | NUT |
Загрузка ...
|
|
| 7 | 1319964C1 | STRIP |
Загрузка ...
|
|
| Seal | Seal | Seal |
Загрузка ...
|
|
| 8 | 197526C1 | STRIP |
Загрузка ...
|
|
| 9 | 1319960C1 | SUPPORT |
Загрузка ...
|
|
| 9A | 151-559 | RIVET |
Загрузка ...
|
|
| 10 | 1319962C1 | SEAL |
Загрузка ...
|
|
| 11 | 443-11012 | SCREW |
Загрузка ...
|
|
| 12 | 196922C1 | NUT |
Загрузка ...
|
|
| 13 | 131022A1 | COVER |
Загрузка ...
|
|
| 14 | 434-816 | BOLT |
Загрузка ...
|
|
| 15 | 131-946 | NUT |
Загрузка ...
|
|
| 16 | 409-7416 | BOLT |
Загрузка ...
|
|
| 17 | 1322144C2 | CLIP |
Загрузка ...
|
|
| 18 | 231-5144 | NUT |
Загрузка ...
|
|
| 19 | 409-7616 | BOLT |
Загрузка ...
|
|
| 20 | 231-5146 | NUT |
Загрузка ...
|
|
| 21 | 634248R2 | SEAL |
Загрузка ...
|
|
| 22 | 138250A1 | FLAP |
Загрузка ...
|
|
| 24 | 197527C2 | ANGLE |
Загрузка ...
|
|
| 25 | 175907C1 | ROD |
Загрузка ...
|
|
| 26 | 186356A1 | SHEET |
Загрузка ...
|
|
| 26 | 186357A1 | SHEET |
Загрузка ...
|
|
| 27 | D80270 | STRIP |
Загрузка ...
|
|
| 28 | 415-824 | BOLT |
Загрузка ...
|
|
| 29 | 195-81030 | WASHER |
Загрузка ...
|
|
| 30 | 131-946 | NUT |
Загрузка ...
|
|
| 32 | 1321504C1 | SCREW |
Загрузка ...
|
|
| 33 | 496-21081 | WASHER |
Загрузка ...
|
|
| 34 | 425-1012 | NUT |
Загрузка ...
|
|
| 35 | 477-73812 | SCREW |
Загрузка ...
|
|
| 36 | 130658A1 | SUPPORT |
Загрузка ...
|
|
| 37 | 495-11041 | WASHER |
Загрузка ...
|
|
| 38 | 492-11038 | WASHER |
Загрузка ...
|
|
| 39 | 425-106 | NUT |
Загрузка ...
|
|
| 40 | 138699A2 | LOCK |
Загрузка ...
|
|
| 41 | 1321639C1 | PLATE |
Загрузка ...
|
|
| 42 | 425-148 | NUT |
Загрузка ...
|
|
| 43 | 139045A2 | SUPPORT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
