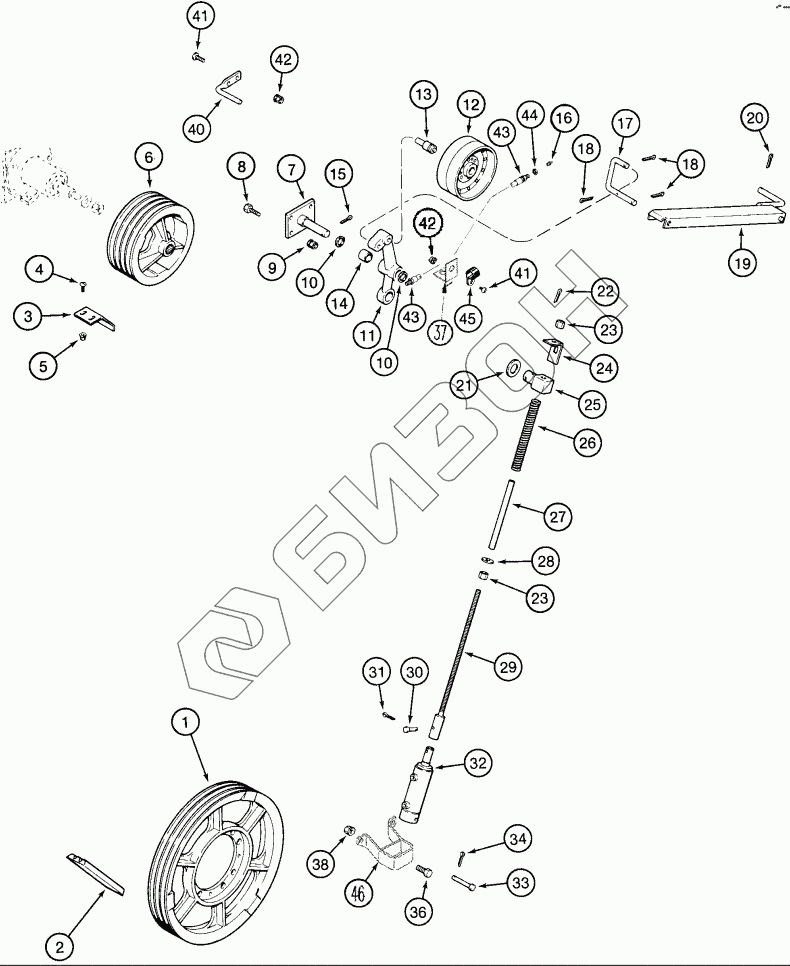

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. FEEDER - DRIVE
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
36
37
38
40
41
41
42
42
43
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 396781A1 | PULLEY |
Загрузка ...
|
|
| 2 | 194528C2 | BELT |
Загрузка ...
|
|
| 2 | 1315074C2 | BELT |
Загрузка ...
|
|
| 3 | 186513C1 | SUPPORT |
Загрузка ...
|
|
| 4 | 477-73112 | BOLT |
Загрузка ...
|
|
| 5 | 231-5145 | NUT |
Загрузка ...
|
|
| 6 | 193999C3 | PULLEY |
Загрузка ...
|
|
| 7 | 185414C2 | SUPPORT |
Загрузка ...
|
|
| 8 | 477-73816 | SCREW |
Загрузка ...
|
|
| 9 | 231-5146 | NUT |
Загрузка ...
|
|
| 10 | 495-81069 | WASHER |
Загрузка ...
|
|
| 194494C93 | 194494C93 | ARM |
Загрузка ...
|
|
| 11 | Lever | Lever |
Загрузка ...
|
|
| 12 | 174757C1 | PULLEY |
Загрузка ...
|
|
| 13 | 86976596 | BEARING |
Загрузка ...
|
|
| 14 | 1302308C1 | BUSHING |
Загрузка ...
|
|
| 15 | 432-1624 | PIN |
Загрузка ...
|
|
| 16 | 219-8 | NIPPLE |
Загрузка ...
|
|
| 17 | 116032A1 | HOOK |
Загрузка ...
|
|
| 18 | 432-1216 | PIN |
Загрузка ...
|
|
| 19 | 116029A1 | HOLDER |
Загрузка ...
|
|
| 19 | 116030A1 | HOLDER |
Загрузка ...
|
|
| 20 | 432-1216 | PIN |
Загрузка ...
|
|
| 21 | 495-81225 | WASHER |
Загрузка ...
|
|
| 22 | 432-1240 | PIN |
Загрузка ...
|
|
| 23 | 425-1010 | NUT |
Загрузка ...
|
|
| 24 | 450553A2 | CLIP |
Загрузка ...
|
|
| 25 | 450554A1 | PIVOT |
Загрузка ...
|
|
| 26 | 450555A1 | SPRING |
Загрузка ...
|
|
| 27 | 450551A1 | SPACER |
Загрузка ...
|
|
| 28 | 496-41066 | WASHER |
Загрузка ...
|
|
| 29 | 450556A1 | ROD |
Загрузка ...
|
|
| 30 | 427-6156 | PIN |
Загрузка ...
|
|
| 31 | 432-612 | COTTER PIN |
Загрузка ...
|
|
| 32 | 133405C92 | CYLINDER |
Загрузка ...
|
|
| 32A | 134713A1 | VALVE |
Загрузка ...
|
|
| 33 | 439-1652 | PIN |
Загрузка ...
|
|
| 34 | 432-812 | PIN |
Загрузка ...
|
|
| 36 | 413-816 | BOLT |
Загрузка ...
|
|
| 37 | 419744A1 | BRACKET |
Загрузка ...
|
|
| 38 | 231-5148 | NUT |
Загрузка ...
|
|
| 40 | 87373945 | ROD |
Загрузка ...
|
|
| 41 | 477-73812 | SCREW |
Загрузка ...
|
|
| 41 | 477-73816 | SCREW |
Загрузка ...
|
|
| 42 | 231-5146 | NUT |
Загрузка ...
|
|
| 43 | 937781R92 | HOSE |
Загрузка ...
|
|
| 44 | F53473 | NUT |
Загрузка ...
|
|
| 45 | 516-23127 | CLAMP |
Загрузка ...
|
|
| 46 | 417407A1 | SUPPORT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
