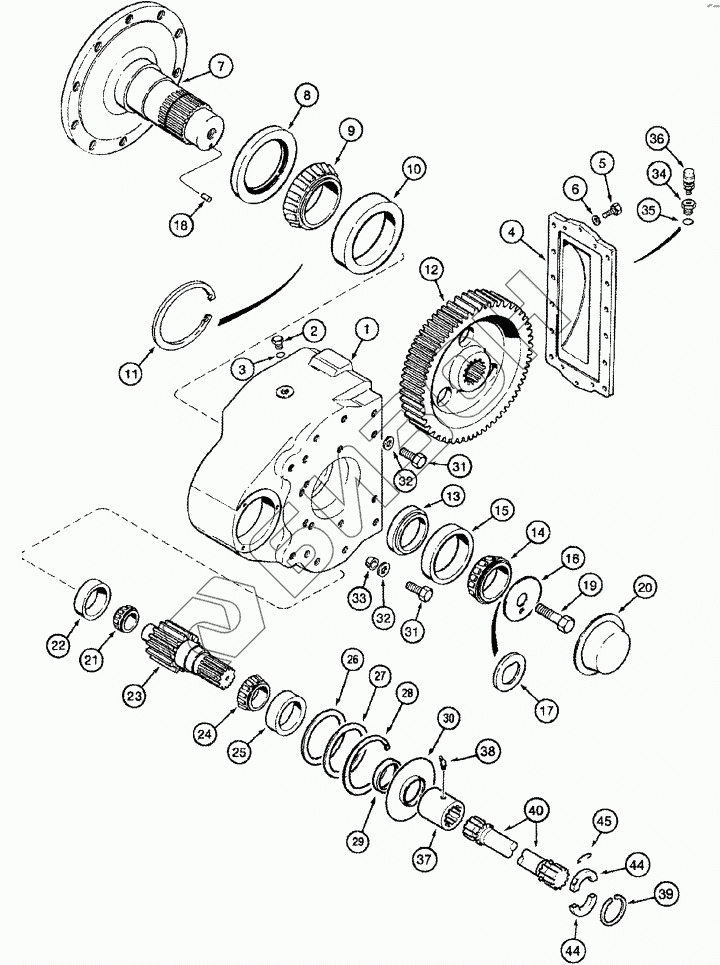

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. FINAL DRIVE ASSY
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
32
33
34
35
36
37
38
39
40
44
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 87392267 | 87392267 | Final Drive |
Загрузка ...
|
|
| 1 | 135285A2 | HOUSING |
Загрузка ...
|
|
| 2 | 218-5158 | PLUG |
Загрузка ...
|
|
| 3 | 237-6012 | O-RING |
Загрузка ...
|
|
| 4 | 135286A1 | COVER |
Загрузка ...
|
|
| 5 | 628-16050 | BOLT |
Загрузка ...
|
|
| 6 | 896-11016 | WASHER |
Загрузка ...
|
|
| 7 | 87338661 | SHAFT |
Загрузка ...
|
|
| 8 | 135293A1 | SEAL |
Загрузка ...
|
|
| 9 | 335947A1 | BEARING |
Загрузка ...
|
|
| 10 | 135649A1 | BEARING |
Загрузка ...
|
|
| 11 | 135297A1 | CIRCLIP |
Загрузка ...
|
|
| 12 | 87354349 | GEAR |
Загрузка ...
|
|
| 13 | 135307A1 | SPACER |
Загрузка ...
|
|
| 14 | 135294A1 | BEARING |
Загрузка ...
|
|
| 15 | 71455R1 | BEARING |
Загрузка ...
|
|
| 16 | 135289A1 | RETAINER |
Загрузка ...
|
|
| 17 | 135299A1 | SHIM |
Загрузка ...
|
|
| 17 | 135300A1 | SHIM |
Загрузка ...
|
|
| 17 | 135301A1 | SHIM |
Загрузка ...
|
|
| 18 | 37-1512 | DOWEL |
Загрузка ...
|
|
| 19 | 828-24090 | BOLT |
Загрузка ...
|
|
| 20 | 135296A1 | COVER |
Загрузка ...
|
|
| 21 | 135295A1 | BEARING |
Загрузка ...
|
|
| 22 | 135650A1 | BEARING |
Загрузка ...
|
|
| 23 | 87354348 | AXLE |
Загрузка ...
|
|
| 24 | K4729 | BEARING |
Загрузка ...
|
|
| 25 | 135651A1 | BEARING |
Загрузка ...
|
|
| 26 | 135302A1 | SHIM |
Загрузка ...
|
|
| 26 | 135303A1 | SHIM |
Загрузка ...
|
|
| 26 | 135305A1 | SHIM |
Загрузка ...
|
|
| 27 | 193652A1 | WASHER |
Загрузка ...
|
|
| 28 | 101-21412 | RING |
Загрузка ...
|
|
| 29 | 135292A1 | SEAL |
Загрузка ...
|
|
| 30 | 135291A1 | GUARD |
Загрузка ...
|
|
| 31 | 627-20060 | BOLT |
Загрузка ...
|
|
| 32 | 137339A2 | WASHER |
Загрузка ...
|
|
| 33 | 135314A1 | BUSHING |
Загрузка ...
|
|
| 34 | 135950A1 | ADAPTER |
Загрузка ...
|
|
| 35 | 237-6012 | O-RING |
Загрузка ...
|
|
| 36 | 219-434 | BREATHER |
Загрузка ...
|
|
| 37 | 248600A1 | COUPLING |
Загрузка ...
|
|
| 38 | 219-45 | NIPPLE |
Загрузка ...
|
|
| 39 | 123763A1 | RING |
Загрузка ...
|
|
| 40 | 242846A1 | SHAFT |
Загрузка ...
|
|
| 40 | 242852A1 | SHAFT |
Загрузка ...
|
|
| 40 | 242859A1 | SHAFT |
Загрузка ...
|
|
| 40 | 356460A1 | SHAFT |
Загрузка ...
|
|
| 44 | 244549A1 | COLLAR |
Загрузка ...
|
|
| 44A | 62-33116 | SCREW |
Загрузка ...
|
|
| 45 | 245105A2 | CLIP |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
