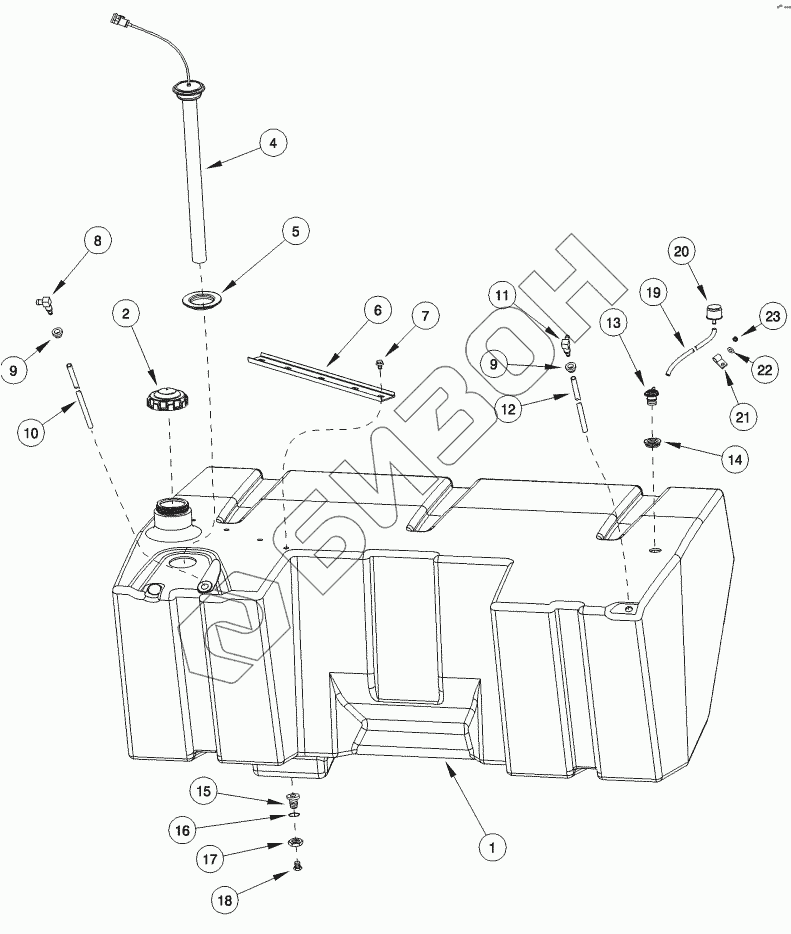

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. FUEL TANK

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали Цена
87348514 87348514 FUEL TANK
Загрузка ...
1 349601A3 FUEL TANK
Загрузка ...
2 257349A1 CAP
Загрузка ...
4 87332223 SENDER UNIT
Загрузка ...
5 255095A1 GROMMET
Загрузка ...
6 402197A1 SUPPORT
Загрузка ...
7 409-768 BOLT
Загрузка ...
8 392075A1 ELBOW
Загрузка ...
9 394692A1 GROMMET
Загрузка ...
10 392076A1 TUBE
Загрузка ...
11 392077A1 ELBOW
Загрузка ...
12 392078A1 TUBE
Загрузка ...
13 86999948 VALVE
Загрузка ...
14 86999947 GROMMET
Загрузка ...
15 282708A1 FITTING
Загрузка ...
16 238-5214 O-RING
Загрузка ...
17 282709A1 NUT
Загрузка ...
18 217-407 PLUG
Загрузка ...
19 TUBE INSTRUCTION TUBE
Загрузка ...
20 316078A2 BREATHER
Загрузка ...
21 515-23412 CLAMP
Загрузка ...
22 495-11034 WASHER
Загрузка ...
23 231-5145 NUT
Загрузка ...
23 231-5145 NUT
Загрузка ...
24 214-1704 CLAMP
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
