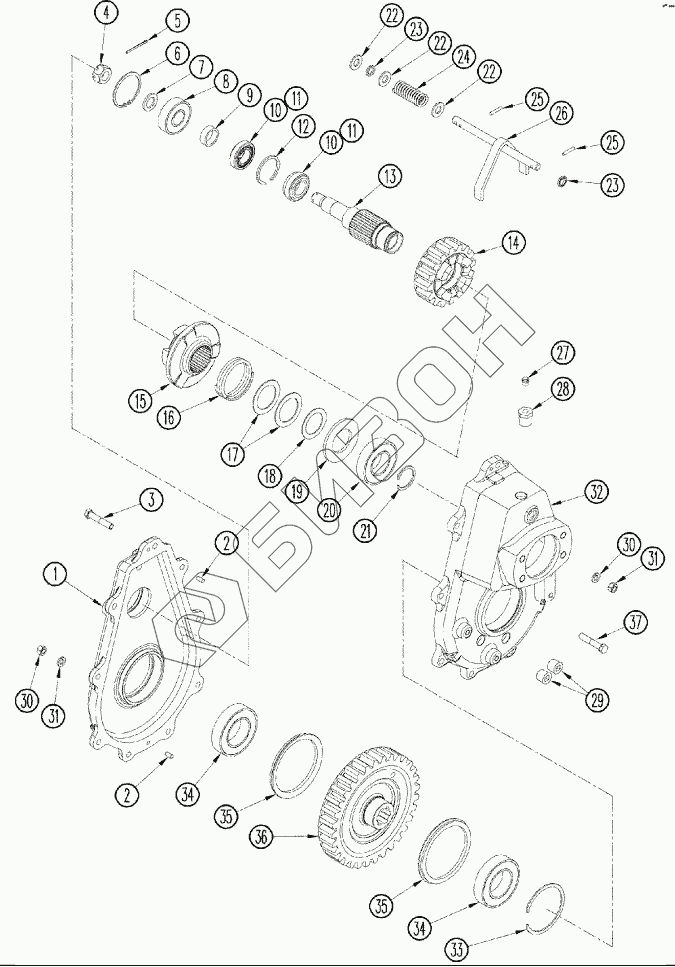

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. GEARBOX - FEEDER REVERSER
1
2
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
22
22
23
23
24
25
25
26
27
28
29
30
30
31
31
32
33
34
34
35
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 86980131 | 86980131 | GEARBOX |
Загрузка ...
|
|
| 1 | 681631 | HOUSING |
Загрузка ...
|
|
| 2 | 64780 | DOWEL |
Загрузка ...
|
|
| 3 | 413-632 | BOLT |
Загрузка ...
|
|
| 4 | 425-1312 | NUT |
Загрузка ...
|
|
| 5 | 432-824 | PIN |
Загрузка ...
|
|
| 6 | 100-21244 | RING |
Загрузка ...
|
|
| 7 | 95-81051 | WASHER |
Загрузка ...
|
|
| 8 | 86548977 | BEARING |
Загрузка ...
|
|
| 9 | 144929 | SPACER |
Загрузка ...
|
|
| 10 | 132709 | BEARING |
Загрузка ...
|
|
| 11 | 132710 | BEARING |
Загрузка ...
|
|
| 12 | 685097 | RING |
Загрузка ...
|
|
| 13 | 681639 | SHAFT |
Загрузка ...
|
|
| 14 | 681629 | GEAR |
Загрузка ...
|
|
| 15 | 681637 | CLUTCH |
Загрузка ...
|
|
| 16 | 646518 | SPRING |
Загрузка ...
|
|
| 17 | 26224 | WASHER |
Загрузка ...
|
|
| 18 | 704377 | WASHER |
Загрузка ...
|
|
| 19 | 50519 | WASHER |
Загрузка ...
|
|
| 20 | 112041R91 | BEARING |
Загрузка ...
|
|
| 21 | 37184 | RING |
Загрузка ...
|
|
| 22 | 495-11053 | WASHER |
Загрузка ...
|
|
| 23 | 163024 | SEAL |
Загрузка ...
|
|
| 24 | 681902 | SPRING |
Загрузка ...
|
|
| 25 | 435-5616 | PIN |
Загрузка ...
|
|
| 26 | 681650 | ROD |
Загрузка ...
|
|
| 27 | 572820 | BREATHER |
Загрузка ...
|
|
| 28 | 444030 | REDUCER |
Загрузка ...
|
|
| 29 | 217-465 | PLUG |
Загрузка ...
|
|
| 30 | 425-106 | NUT |
Загрузка ...
|
|
| 31 | 492-11038 | WASHER |
Загрузка ...
|
|
| 32 | 86980130 | HOUSING |
Загрузка ...
|
|
| 33 | 42447 | RING |
Загрузка ...
|
|
| 34 | 2031 | BEARING |
Загрузка ...
|
|
| 35 | 781754 | RING |
Загрузка ...
|
|
| 36 | 681627 | GEAR |
Загрузка ...
|
|
| 37 | 113-250 | BOLT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
