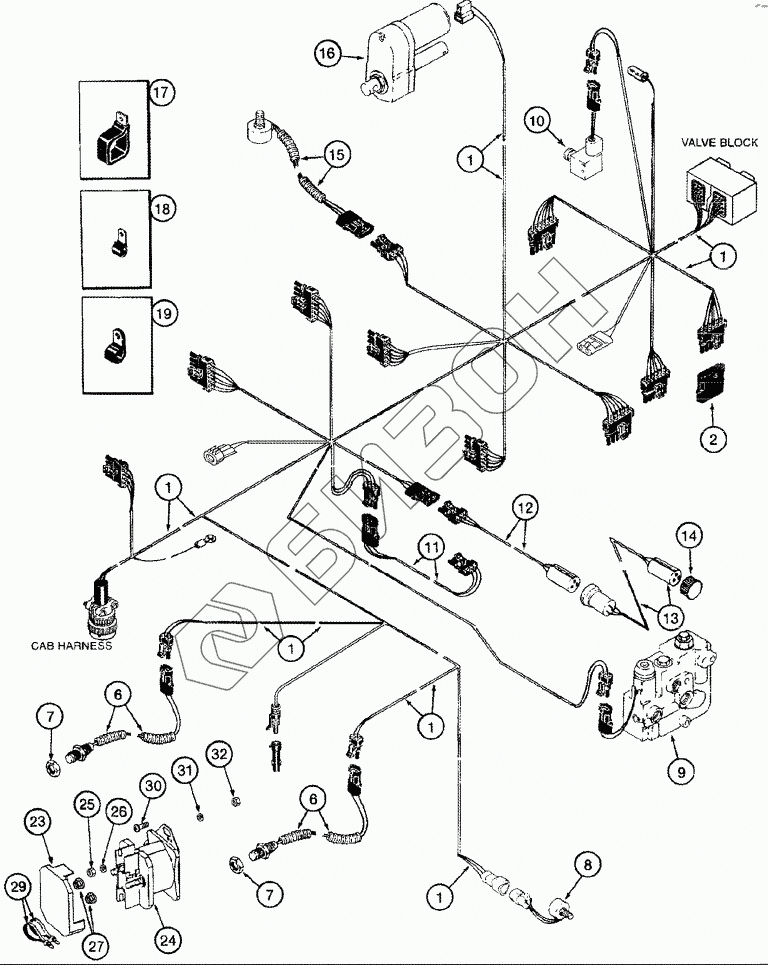

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. HARNESS - FRONT

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
1
1
1
1
2
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
23
24
25
26
27
29
30
31
32
Позиция на иллюстрации Заводской номер детали Название детали Цена
231-5145 231-5145 NUT
Загрузка ...
409-7512 409-7512 BOLT
Загрузка ...
1 87309736 HARNESS
Загрузка ...
2 127290A1 DIODE
Загрузка ...
3 187308A1 CAP
Загрузка ...
4 187309A1 BAR
Загрузка ...
6 245193C2 SENSOR
Загрузка ...
7 425-1512 NUT
Загрузка ...
8 122756A3 POTENTIOMETER
Загрузка ...
9 87374793 VALVE
Загрузка ...
10 368154A1 VALVE
Загрузка ...
11 142570A1 HARNESS
Загрузка ...
12 142553A1 HARNESS
Загрузка ...
13 1331312C1 HARNESS
Загрузка ...
14 225290C1 DUST CAP
Загрузка ...
15 122756A3 POTENTIOMETER
Загрузка ...
16 143239A2 MOTOR
Загрузка ...
17 1301387C2 CLIP
Загрузка ...
18 516-23127 CLAMP
Загрузка ...
18 515-2395 CLAMP
Загрузка ...
19 515-23254 CLAMP
Загрузка ...
20 844-8025 BOLT
Загрузка ...
21 825-2408 NUT
Загрузка ...
22 142533A1 SUPPORT
Загрузка ...
23 178148A1 COVER
Загрузка ...
24 178149A1 SWITCH
Загрузка ...
24 183038A1 SWITCH
Загрузка ...
25 225-14210 NUT
Загрузка ...
26 492-11010 WASHER
Загрузка ...
27 825-2405 NUT
Загрузка ...
27 231-5145 NUT
Загрузка ...
28 892-11005 WASHER
Загрузка ...
29 L18331 CABLE TIE
Загрузка ...
29 435437A1 STRAP
Загрузка ...
30 281-1458 SCREW
Загрузка ...
31 492-11031 WASHER
Загрузка ...
32 425-105 NUT
Загрузка ...
33 492-11010 WASHER
Загрузка ...
34 225-14210 NUT
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
