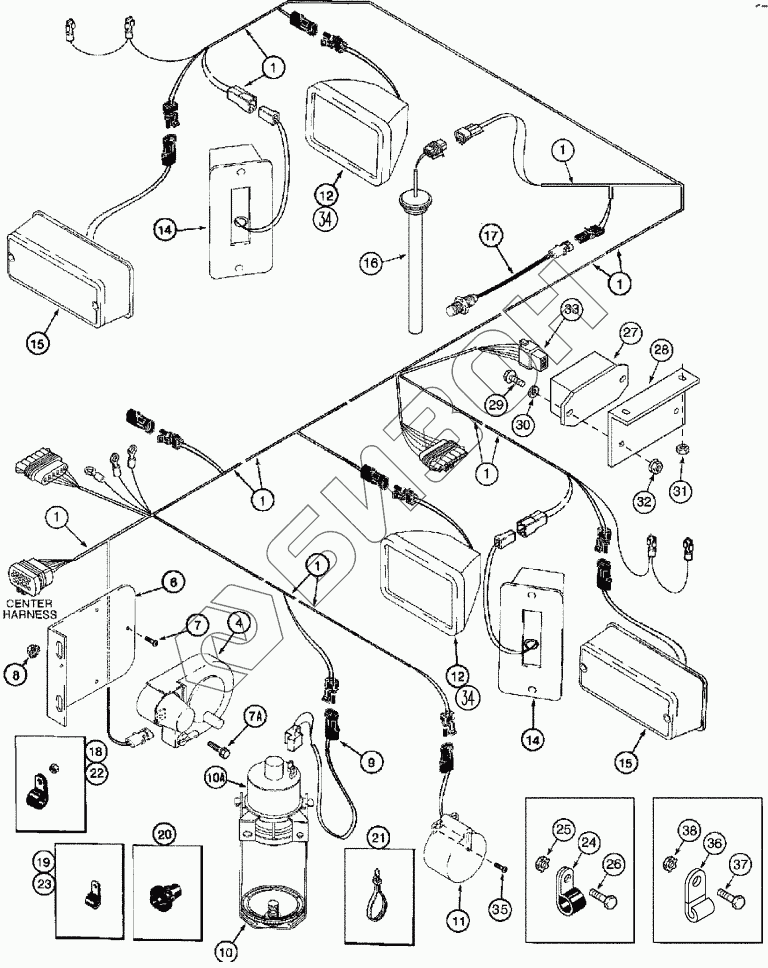

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. HARNESS, REAR
1
1
1
1
1
1
1
4
7
7A
8
8
9
10
10A
11
12
12
14
14
15
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 87379855 | HARNESS |
Загрузка ...
|
|
| 2 | 187308A1 | CAP |
Загрузка ...
|
|
| 3 | 187309A1 | BAR |
Загрузка ...
|
|
| 4 | 127813A1 | LAMP |
Загрузка ...
|
|
| 5 | H40556 | BULB |
Загрузка ...
|
|
| 6 | 139049A2 | SUPPORT |
Загрузка ...
|
|
| 7 | 276-1458 | SCREW |
Загрузка ...
|
|
| 7A | 905-8020 | SCREW |
Загрузка ...
|
|
| 8 | 825-5148 | NUT |
Загрузка ...
|
|
| 9 | 141730A1 | HARNESS |
Загрузка ...
|
|
| 10 | 185552A2 | SOLENOID |
Загрузка ...
|
|
| 10A | 190752A1 | HOUSING |
Загрузка ...
|
|
| 11 | 1345485C3 | TRANSMITTER |
Загрузка ...
|
|
| 12 | 185116A1 | HEADLIGHT |
Загрузка ...
|
|
| 13 | 323094A1 | BULB |
Загрузка ...
|
|
| 14 | 130882C91 | LIGHT |
Загрузка ...
|
|
| 15 | 92260C1 | LAMP |
Загрузка ...
|
|
| 16 | 356872A1 | SENDER UNIT |
Загрузка ...
|
|
| 17 | 245193C2 | SENSOR |
Загрузка ...
|
|
| 18 | 515-23175 | CLAMP |
Загрузка ...
|
|
| 18 | 515-23190 | CLAMP |
Загрузка ...
|
|
| 18 | 515-23222 | CLAMP |
Загрузка ...
|
|
| 18 | 515-23333 | CLAMP |
Загрузка ...
|
|
| 19 | 516-23127 | CLAMP |
Загрузка ...
|
|
| 20 | 195804C1 | GROMMET |
Загрузка ...
|
|
| 21 | 435437A1 | STRAP |
Загрузка ...
|
|
| 21 | L18331 | CABLE TIE |
Загрузка ...
|
|
| 22 | 231-5145 | NUT |
Загрузка ...
|
|
| 22 | 425-286 | NUT |
Загрузка ...
|
|
| 23 | 516-23127 | CLAMP |
Загрузка ...
|
|
| 24 | 515-2163 | CLAMP |
Загрузка ...
|
|
| 25 | 231-5144 | NUT |
Загрузка ...
|
|
| 26 | 409-748 | BOLT |
Загрузка ...
|
|
| 27 | 86561136 | SENSOR |
Загрузка ...
|
|
| 28 | 393955A1 | BRACKET |
Загрузка ...
|
|
| 29 | 409-7416 | BOLT |
Загрузка ...
|
|
| 30 | 495-11028 | WASHER |
Загрузка ...
|
|
| 31 | 231-4144 | NUT |
Загрузка ...
|
|
| 32 | 231-5145 | NUT |
Загрузка ...
|
|
| 33 | 396377A1 | CONNECTOR |
Загрузка ...
|
|
| 34 | 430505A1 | LAMP |
Загрузка ...
|
|
| 35 | 260-13524 | SCREW |
Загрузка ...
|
|
| 36 | 362120R1 | CLAMP |
Загрузка ...
|
|
| 37 | 409-7520 | BOLT |
Загрузка ...
|
|
| 38 | 231-5145 | NUT |
Загрузка ...
|
|
| 39 | 87300598 | KIT |
Загрузка ...
|
|
| 40 | 87300500 | HARNESS |
Загрузка ...
|
|
| 41 | 296462A1 | SUPPORT |
Загрузка ...
|
|
| 42 | 1983341C1 | SWITCH |
Загрузка ...
|
|
| 43 | 614-6020 | BOLT |
Загрузка ...
|
|
| 44 | L18331 | CABLE TIE |
Загрузка ...
|
