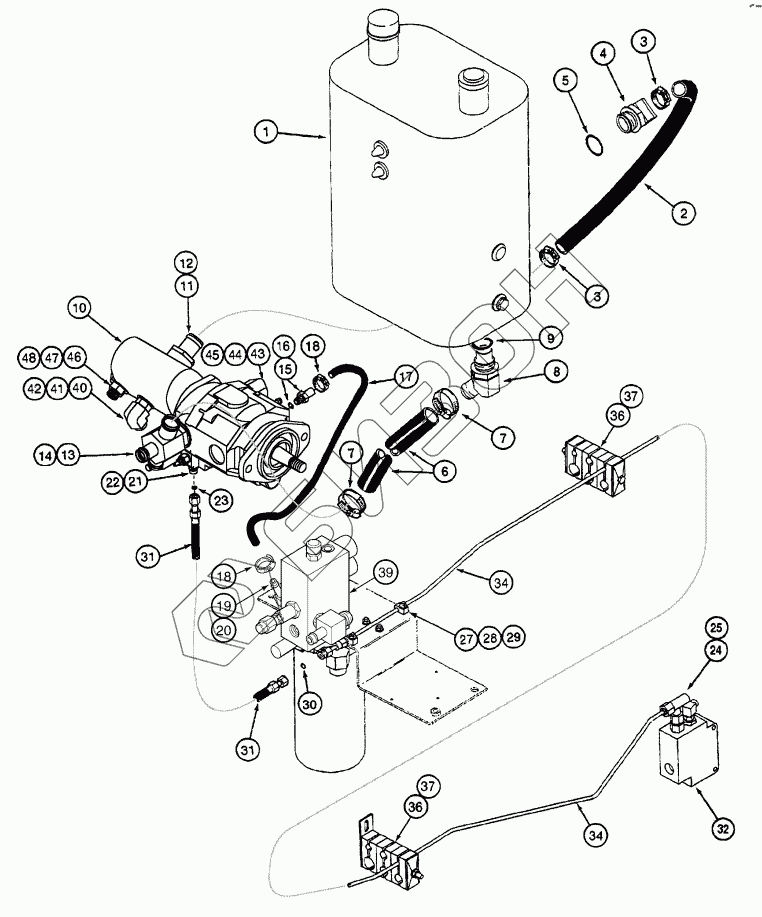

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. HYDRAULICS - AUXILIARY PUMP SUPPLY
1
2
3
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
27
28
29
30
31
31
32
34
34
36
36
37
37
39
40
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 86991459 | RESERVOIR |
Загрузка ...
|
|
| 2 | 1541688C1 | HOSE |
Загрузка ...
|
|
| 3 | 214-3232 | CLAMP |
Загрузка ...
|
|
| 4 | 217-317 | FITTING |
Загрузка ...
|
|
| 5 | 237-6020 | O-RING |
Загрузка ...
|
|
| 6 | 184618A1 | HOSE |
Загрузка ...
|
|
| 7 | 214-3232 | CLAMP |
Загрузка ...
|
|
| 8 | 182811A1 | ELBOW |
Загрузка ...
|
|
| 9 | 237-6020 | O-RING |
Загрузка ...
|
|
| 10 | Pump | Pump |
Загрузка ...
|
|
| 11 | 217-178 | FITTING |
Загрузка ...
|
|
| 12 | 237-6016 | O-RING |
Загрузка ...
|
|
| 13 | 182813A1 | TEE |
Загрузка ...
|
|
| 14 | 237-6020 | O-RING |
Загрузка ...
|
|
| 15 | 217-387 | FITTING |
Загрузка ...
|
|
| 16 | 237-6006 | O-RING |
Загрузка ...
|
|
| 17 | 128005A1 | HOSE |
Загрузка ...
|
|
| 18 | 214-1706 | CLAMP |
Загрузка ...
|
|
| 19 | 217-347 | FITTING |
Загрузка ...
|
|
| 20 | 237-6006 | O-RING |
Загрузка ...
|
|
| 21 | 201-100 | CONNECTOR |
Загрузка ...
|
|
| 22 | 237-6004 | O-RING |
Загрузка ...
|
|
| 23 | 238-6011 | O-RING |
Загрузка ...
|
|
| 24 | 201-434 | TEE |
Загрузка ...
|
|
| 25 | 238-6012 | O-RING |
Загрузка ...
|
|
| 27 | 236558A1 | CLAMP |
Загрузка ...
|
|
| 28 | 413-420 | BOLT |
Загрузка ...
|
|
| 29 | 231-5344 | NUT |
Загрузка ...
|
|
| 30 | 238-6011 | O-RING |
Загрузка ...
|
|
| 31 | 255209A1 | HOSE |
Загрузка ...
|
|
| 31A | 201-145 | REDUCER |
Загрузка ...
|
|
| 32 | 114851A2 | VALVE |
Загрузка ...
|
|
| 34 | 252596A1 | TUBE |
Загрузка ...
|
|
| 36 | 255212A1 | CLAMP |
Загрузка ...
|
|
| 37 | 413-420 | BOLT |
Загрузка ...
|
|
| 39 | 384307A1 | VALVE |
Загрузка ...
|
|
| 40 | 201-306 | ELBOW |
Загрузка ...
|
|
| 41 | 237-6010 | O-RING |
Загрузка ...
|
|
| 42 | 238-6016 | O-RING |
Загрузка ...
|
|
| 43 | 201-307 | ELBOW |
Загрузка ...
|
|
| 44 | 237-6012 | O-RING |
Загрузка ...
|
|
| 45 | 238-6018 | O-RING |
Загрузка ...
|
|
| 46 | 201-112 | HYD CONNECTOR |
Загрузка ...
|
|
| 47 | 238-6014 | O-RING |
Загрузка ...
|
|
| 48 | 237-6010 | O-RING |
Загрузка ...
|
