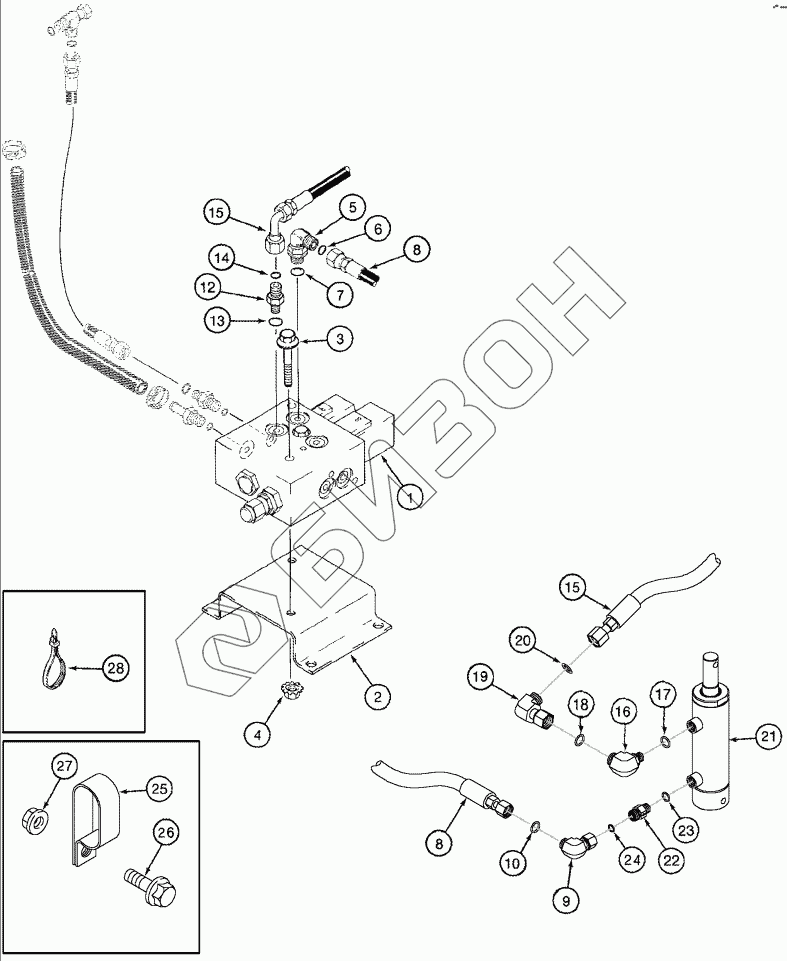

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. HYDRAULICS - FEEDER CLUTCH

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
8
9
10
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 129010A4 VALVE
Загрузка ...
2 128293A1 SUPPORT
Загрузка ...
3 845-8070 BOLT
Загрузка ...
4 825-5148 NUT
Загрузка ...
5 201-304 ELBOW
Загрузка ...
6 238-6012 O-RING
Загрузка ...
7 237-6006 O-RING
Загрузка ...
8 434296A1 HOSE
Загрузка ...
9 201-319 ELBOW
Загрузка ...
10 238-6012 O-RING
Загрузка ...
12 201-101 CONNECTOR
Загрузка ...
13 237-6006 O-RING
Загрузка ...
14 238-6012 O-RING
Загрузка ...
15 131391A3 HOSE
Загрузка ...
16 201-332 ELBOW
Загрузка ...
17 238-6014 O-RING
Загрузка ...
18 237-6006 O-RING
Загрузка ...
19 201-320 ELBOW
Загрузка ...
20 238-6014 O-RING
Загрузка ...
21 133405C92 CYLINDER
Загрузка ...
22 134713A1 VALVE
Загрузка ...
23 237-6006 O-RING
Загрузка ...
24 238-6012 O-RING
Загрузка ...
25 470375C1 CLAMP
Загрузка ...
26 409-7512 BOLT
Загрузка ...
27 231-5145 NUT
Загрузка ...
28 435437A1 STRAP
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
