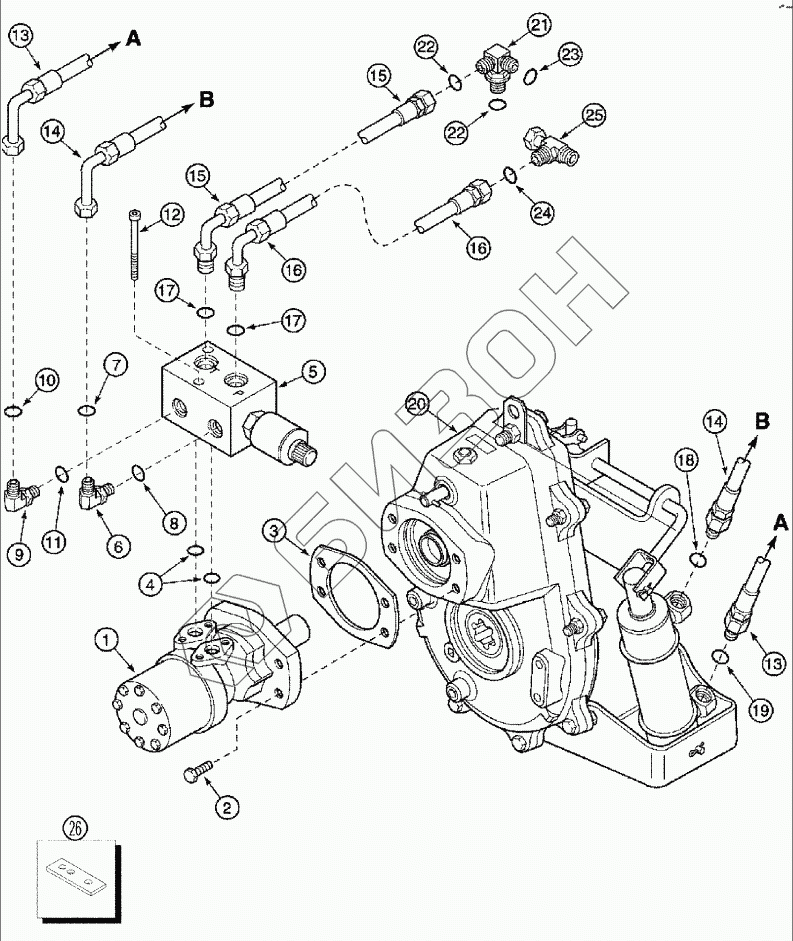

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. HYDRAULICS - FEEDER REVERSER

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
15
16
16
17
17
18
19
20
21
22
22
23
24
25
26
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 393903A1 MOTOR
Загрузка ...
2 87302570 SCREW
Загрузка ...
3 400998A1 GASKET
Загрузка ...
4 277634 O-RING
Загрузка ...
5 393904A1 VALVE
Загрузка ...
6 201-304 ELBOW
Загрузка ...
7 238-6012 O-RING
Загрузка ...
8 238-6006 O-RING
Загрузка ...
9 201-332 ELBOW
Загрузка ...
10 238-6014 O-RING
Загрузка ...
11 237-6006 O-RING
Загрузка ...
12 865-8085 SCREW
Загрузка ...
13 391969A1 HOSE
Загрузка ...
14 391970A1 HOSE
Загрузка ...
15 395853A2 HOSE
Загрузка ...
16 430394A1 HOSE
Загрузка ...
17 237-6010 O-RING
Загрузка ...
18 237-6006 O-RING
Загрузка ...
19 237-6006 O-RING
Загрузка ...
20 401134A2 GEARBOX
Загрузка ...
21 395408A1 TEE
Загрузка ...
22 237-6010 O-RING
Загрузка ...
23 238-6016 O-RING
Загрузка ...
24 238-6016 O-RING
Загрузка ...
25 201-433 TEE
Загрузка ...
26 427273A1 SUPPORT
Загрузка ...
27 409-7616 BOLT
Загрузка ...
28 231-5146 NUT
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
