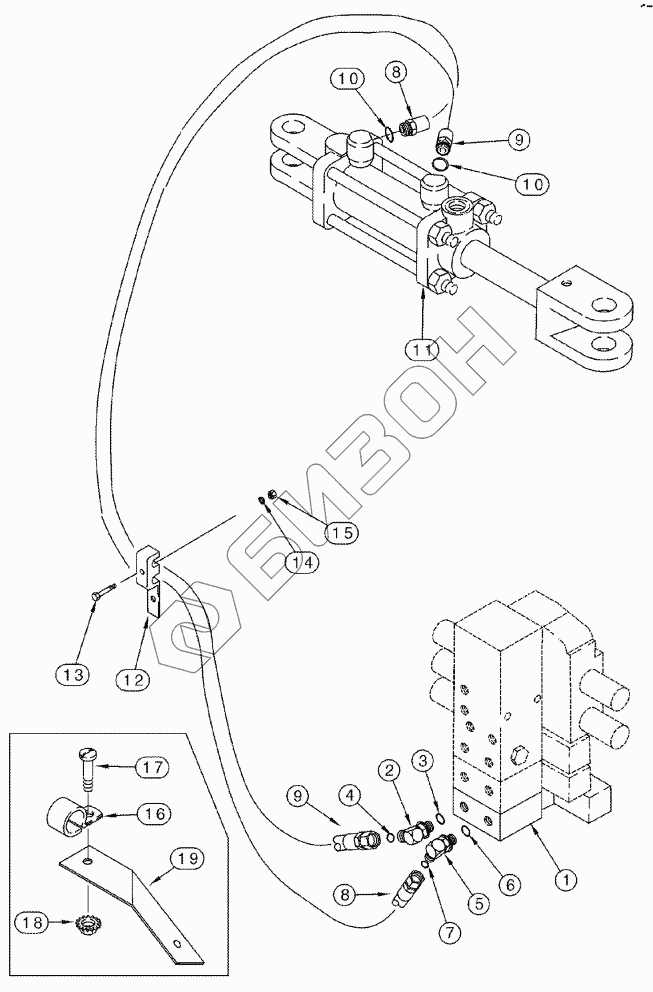

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. HYDRAULICS - FIELD TRACKER

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
8
9
9
10
10
11
12
13
14
15
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 114854A1 VALVE
Загрузка ...
2 201-332 ELBOW
Загрузка ...
3 237-6006 O-RING
Загрузка ...
4 238-6014 O-RING
Загрузка ...
5 201-304 ELBOW
Загрузка ...
6 237-6006 O-RING
Загрузка ...
7 238-6012 O-RING
Загрузка ...
8 100268A1 HOSE
Загрузка ...
9 128032A1 HOSE
Загрузка ...
10 237-6006 O-RING
Загрузка ...
11 87424022 CYLINDER
Загрузка ...
12 1330242C1 CLAMP
Загрузка ...
13 411-572 BOLT
Загрузка ...
14 492-11031 WASHER
Загрузка ...
15 425-105 NUT
Загрузка ...
16 515-23254 CLAMP
Загрузка ...
17 477-73816 SCREW
Загрузка ...
18 231-5146 NUT
Загрузка ...
19 189926A1 SUPPORT
Загрузка ...
20 201-905 CAP
Загрузка ...
21 201-900 CAP
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
