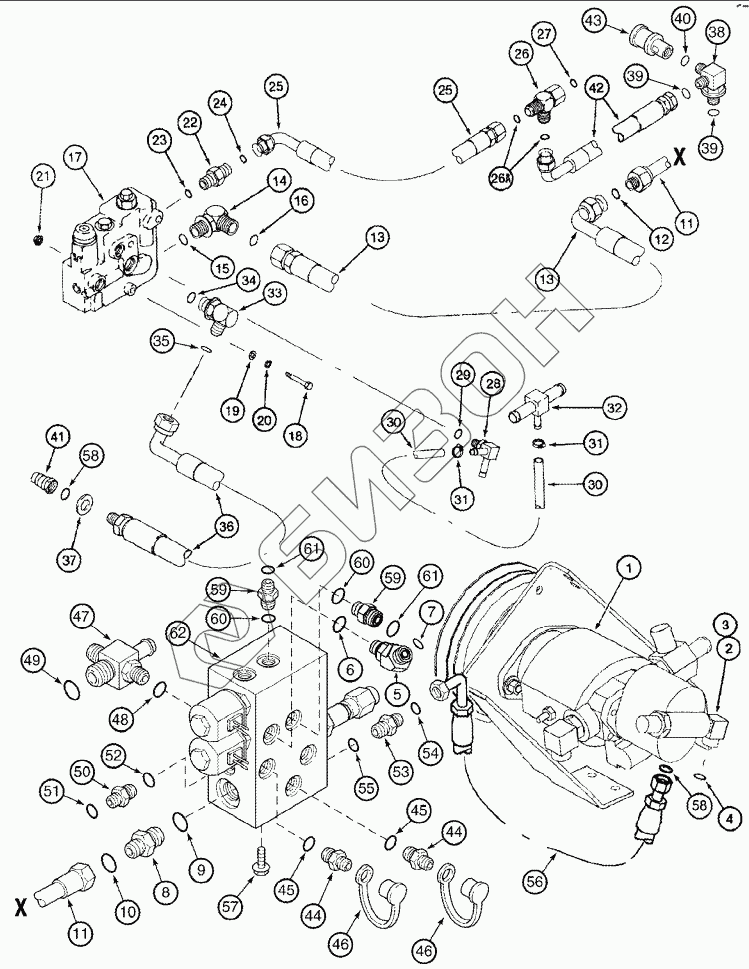

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. HYDRAULICS - REEL DRIVE
1
2
3
4
5
6
7
8
9
10
11
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26A
27
28
29
30
30
31
31
32
33
34
35
36
37
38
39
39
40
41
42
43
44
44
45
45
46
46
47
48
49
50
51
52
53
54
55
56
57
58
58
59
59
60
60
61
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Pump | Pump |
Загрузка ...
|
|
| 2 | 201-306 | ELBOW |
Загрузка ...
|
|
| 3 | 237-6010 | O-RING |
Загрузка ...
|
|
| 4 | 238-6016 | O-RING |
Загрузка ...
|
|
| 5 | 201-315 | ELBOW |
Загрузка ...
|
|
| 6 | 237-6004 | O-RING |
Загрузка ...
|
|
| 7 | 238-6012 | O-RING |
Загрузка ...
|
|
| 8 | 201-104 | CONNECTOR |
Загрузка ...
|
|
| 9 | 237-6012 | O-RING |
Загрузка ...
|
|
| 10 | 238-6018 | O-RING |
Загрузка ...
|
|
| 11 | 124376A1 | PIPE |
Загрузка ...
|
|
| 12 | 238-6018 | O-RING |
Загрузка ...
|
|
| 13 | 135827A2 | HOSE |
Загрузка ...
|
|
| 14 | 201-307 | ELBOW |
Загрузка ...
|
|
| 15 | 237-6012 | O-RING |
Загрузка ...
|
|
| 16 | 238-6018 | O-RING |
Загрузка ...
|
|
| 17 | 87374793 | VALVE |
Загрузка ...
|
|
| 18 | 413-656 | BOLT |
Загрузка ...
|
|
| 19 | 495-11041 | WASHER |
Загрузка ...
|
|
| 20 | 492-11038 | WASHER |
Загрузка ...
|
|
| 21 | 425-106 | NUT |
Загрузка ...
|
|
| 22 | 201-104 | CONNECTOR |
Загрузка ...
|
|
| 23 | 237-6012 | O-RING |
Загрузка ...
|
|
| 24 | 238-6018 | O-RING |
Загрузка ...
|
|
| 25 | 128036A1 | HOSE |
Загрузка ...
|
|
| 26 | 201-433 | TEE |
Загрузка ...
|
|
| 26A | 238-6016 | O-RING |
Загрузка ...
|
|
| 27 | 238-6016 | O-RING |
Загрузка ...
|
|
| 28 | 113896A1 | TEE |
Загрузка ...
|
|
| 29 | 237-6004 | O-RING |
Загрузка ...
|
|
| 30 | 128037A2 | HOSE |
Загрузка ...
|
|
| 31 | 214-1706 | CLAMP |
Загрузка ...
|
|
| 32 | 177975A1 | TEE |
Загрузка ...
|
|
| 33 | 201-306 | ELBOW |
Загрузка ...
|
|
| 34 | 237-6010 | O-RING |
Загрузка ...
|
|
| 35 | 238-6016 | O-RING |
Загрузка ...
|
|
| 36 | 430390A1 | HOSE |
Загрузка ...
|
|
| 37 | 1345266C1 | WASHER |
Загрузка ...
|
|
| 38 | 395408A1 | TEE |
Загрузка ...
|
|
| 39 | 238-6016 | O-RING |
Загрузка ...
|
|
| 40 | 237-6010 | O-RING |
Загрузка ...
|
|
| 41 | 1272399C2 | COUPLING |
Загрузка ...
|
|
| 42 | 430391A1 | HOSE |
Загрузка ...
|
|
| 43 | 1282338C91 | COUPLING |
Загрузка ...
|
|
| 44 | 1541849C1 | COUPLING |
Загрузка ...
|
|
| 45 | 237-6004 | O-RING |
Загрузка ...
|
|
| 46 | H434163 | DUST CAP |
Загрузка ...
|
|
| 47 | 141657A1 | TEE |
Загрузка ...
|
|
| 48 | 237-6008 | O-RING |
Загрузка ...
|
|
| 49 | 238-6016 | O-RING |
Загрузка ...
|
|
| 50 | 201-126 | CONNECTOR |
Загрузка ...
|
|
| 51 | 237-6004 | O-RING |
Загрузка ...
|
|
| 52 | 238-6014 | O-RING |
Загрузка ...
|
|
| 53 | 201-131 | CONNECTOR |
Загрузка ...
|
|
| 54 | 238-6016 | O-RING |
Загрузка ...
|
|
| 55 | 237-6012 | O-RING |
Загрузка ...
|
|
| 56 | 231735A1 | HOSE |
Загрузка ...
|
|
| 57 | 409-7612 | BOLT |
Загрузка ...
|
|
| 58 | 237-6010 | O-RING |
Загрузка ...
|
|
| 59 | 201-101 | CONNECTOR |
Загрузка ...
|
|
| 60 | 237-6004 | O-RING |
Загрузка ...
|
|
| 61 | 238-6012 | O-RING |
Загрузка ...
|
|
| 62 | 384307A1 | VALVE |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
