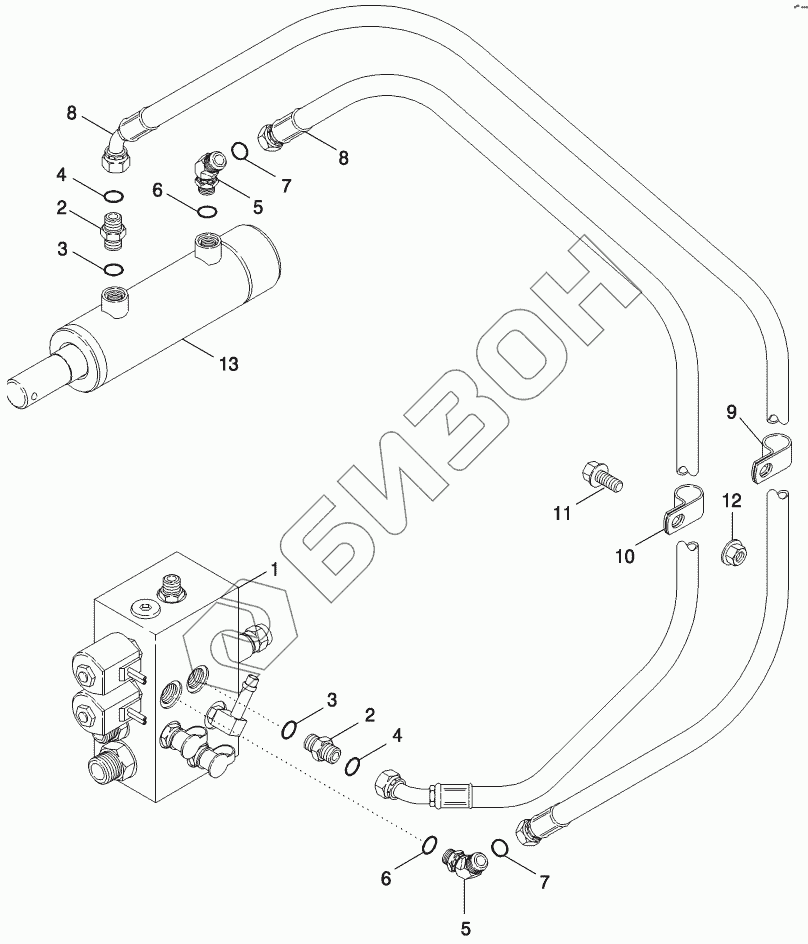

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. HYDRAULICS - SEPARATOR CLUTCH

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
10
11
12
13
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 384307A1 VALVE
Загрузка ...
2 134713A1 VALVE
Загрузка ...
3 237-6006 O-RING
Загрузка ...
4 238-6012 O-RING
Загрузка ...
5 201-315 ELBOW
Загрузка ...
6 237-6006 O-RING
Загрузка ...
7 238-6012 O-RING
Загрузка ...
8 390011A1 HOSE
Загрузка ...
9 515-25476 CLAMP
Загрузка ...
10 515-23317 CLAMP
Загрузка ...
11 409-7516 BOLT
Загрузка ...
12 231-5145 NUT
Загрузка ...
13 87337232 CYLINDER
Загрузка ...
14 87364303 KIT
Загрузка ...
15 381850R2 BACK-UP RING
Загрузка ...
16 238-6326 O-RING
Загрузка ...
17 377230R1 BACK-UP RING
Загрузка ...
18 238-5224 O-RING
Загрузка ...
19 389500A1 SEAL
Загрузка ...
20 532773R1 WIPER
Загрузка ...
21 461180R1 RETAINER
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
