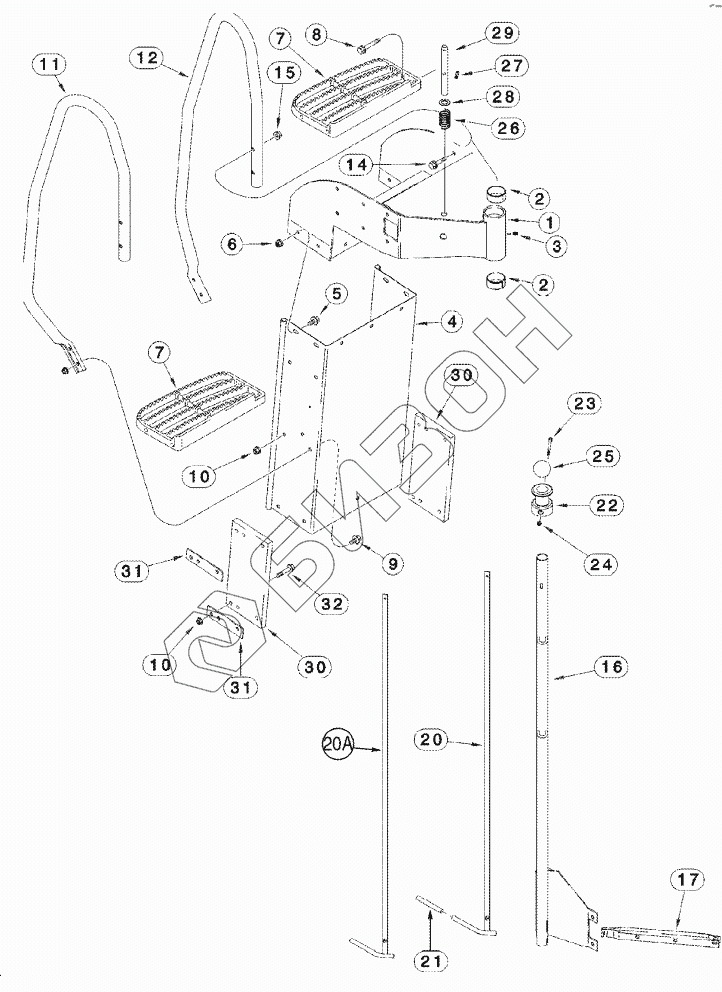

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. LADDER, OPERATORS
1
2
2
3
4
5
6
7
7
8
9
10
10
11
12
14
15
16
17
20A
21
22
23
24
25
26
27
28
29
30
30
31
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 87549001 | SUPPORT |
Загрузка ...
|
|
| 2 | 142381A1 | BUSHING |
Загрузка ...
|
|
| 3 | 219-87 | NIPPLE |
Загрузка ...
|
|
| 4 | 87551541 | CHASSIS |
Загрузка ...
|
|
| 5 | 409-7612 | BOLT |
Загрузка ...
|
|
| 6 | 231-5146 | NUT |
Загрузка ...
|
|
| 7 | 87301185 | STEP |
Загрузка ...
|
|
| 8 | 409-7640 | BOLT |
Загрузка ...
|
|
| 9 | 409-7616 | BOLT |
Загрузка ...
|
|
| 10 | 231-5146 | NUT |
Загрузка ...
|
|
| 10 | 231-5346 | NUT |
Загрузка ...
|
|
| 11 | 87547879 | RAMP |
Загрузка ...
|
|
| 12 | 87547881 | RAMP |
Загрузка ...
|
|
| 14 | 409-7632 | BOLT |
Загрузка ...
|
|
| 15 | 231-5346 | NUT |
Загрузка ...
|
|
| 16 | 87552364 | PACKAGE |
Загрузка ...
|
|
| 16A | 87568949 | DECAL |
Загрузка ...
|
|
| 17 | 87547877 | LEVER |
Загрузка ...
|
|
| 20A | 364437A1 | LATCH |
Загрузка ...
|
|
| 21 | 324455A1 | PROTECTOR |
Загрузка ...
|
|
| 22 | 349015A1 | KNOB |
Загрузка ...
|
|
| 23 | 840-1660 | SCREW |
Загрузка ...
|
|
| 24 | 832-10406 | NUT |
Загрузка ...
|
|
| 25 | 349014A1 | KNOB |
Загрузка ...
|
|
| 26 | 338153A1 | SPRING |
Загрузка ...
|
|
| 27 | 38-32024 | PIN |
Загрузка ...
|
|
| 28 | 495-81039 | WASHER |
Загрузка ...
|
|
| 29 | 320917A1 | PIN |
Загрузка ...
|
|
| 30 | 87301176 | SUPPORT |
Загрузка ...
|
|
| 31 | 87301177 | PLATE |
Загрузка ...
|
|
| 32 | 409-7620 | BOLT |
Загрузка ...
|
|
| 32 | 121-437 | SCREW |
Загрузка ...
|
|
| 35 | Adhesive | Adhesive |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
