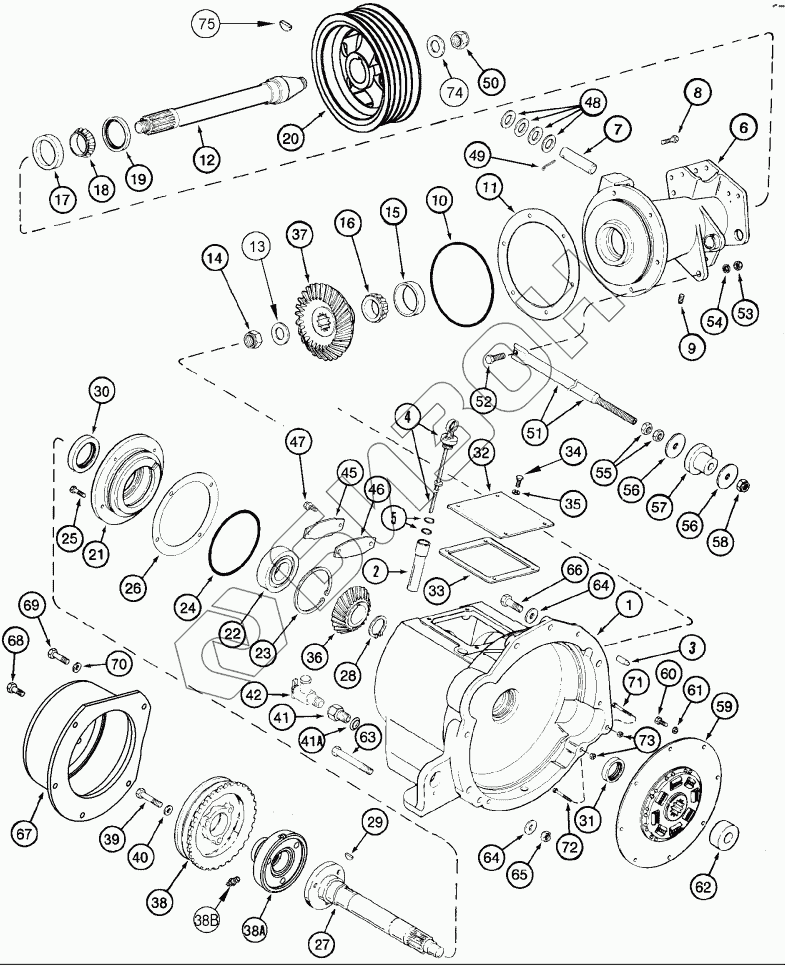

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. POWER TAKE OFF DRIVE
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38A
38B
39
40
41
41A
42
45
46
47
48
49
50
51
52
53
54
55
56
56
57
58
59
60
61
62
63
64
64
65
66
67
68
69
70
71
72
73
74
75
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 365420A1 | 365420A1 | GEARBOX |
Загрузка ...
|
|
| 1 | 255400A2 | HOUSING |
Загрузка ...
|
|
| 2 | 188072C1 | TUBE |
Загрузка ...
|
|
| 3 | 1330136C1 | DOWEL |
Загрузка ...
|
|
| 4 | 186019C91 | DIPSTICK |
Загрузка ...
|
|
| 5 | 238-5210 | O-RING |
Загрузка ...
|
|
| 364578A1 | 364578A1 | HOUSING |
Загрузка ...
|
|
| 6 | 364406A1 | HOUSING |
Загрузка ...
|
|
| 7 | 195439C2 | PIN |
Загрузка ...
|
|
| 8 | 426-620 | BOLT |
Загрузка ...
|
|
| 9 | 50057K | PLUG |
Загрузка ...
|
|
| 10 | 238-6266 | O-RING |
Загрузка ...
|
|
| 188195C1 | 188195C1 | KIT |
Загрузка ...
|
|
| 11 | Shim | Shim |
Загрузка ...
|
|
| 11 | Shim | Shim |
Загрузка ...
|
|
| 11 | Shim | Shim |
Загрузка ...
|
|
| 11 | Shim | Shim |
Загрузка ...
|
|
| 12 | 362722A1 | SHAFT |
Загрузка ...
|
|
| 13 | 396-11131 | WASHER |
Загрузка ...
|
|
| 14 | 371747A1 | NUT |
Загрузка ...
|
|
| 15 | A75210 | BEARING |
Загрузка ...
|
|
| 16 | A75211 | BEARING |
Загрузка ...
|
|
| 17 | 376463C1 | BEARING |
Загрузка ...
|
|
| 18 | 364463C91 | BEARING |
Загрузка ...
|
|
| 19 | 194051C1 | SEAL |
Загрузка ...
|
|
| 20 | 364019A2 | PULLEY |
Загрузка ...
|
|
| 21 | 192817C2 | HUB |
Загрузка ...
|
|
| 22 | 1541766C1 | BEARING |
Загрузка ...
|
|
| 23 | 100-22475 | RING |
Загрузка ...
|
|
| 24 | 238-6260 | O-RING |
Загрузка ...
|
|
| 25 | 426-620 | BOLT |
Загрузка ...
|
|
| 188196C1 | 188196C1 | KIT |
Загрузка ...
|
|
| 26 | Shim | Shim |
Загрузка ...
|
|
| 26 | Shim | Shim |
Загрузка ...
|
|
| 26 | Shim | Shim |
Загрузка ...
|
|
| 26 | Shim | Shim |
Загрузка ...
|
|
| 27 | 192816C2 | SHAFT |
Загрузка ...
|
|
| 28 | 100-12200 | RING |
Загрузка ...
|
|
| 29 | 126-176 | KEY |
Загрузка ...
|
|
| 30 | 173133C91 | SEAL |
Загрузка ...
|
|
| 31 | 173559C92 | SEAL |
Загрузка ...
|
|
| 32 | 192275C1 | COVER |
Загрузка ...
|
|
| 33 | 191830C2 | GASKET |
Загрузка ...
|
|
| 34 | 413-612 | BOLT |
Загрузка ...
|
|
| 35 | 492-11038 | WASHER |
Загрузка ...
|
|
| 364579A1 | 364579A1 | GEAR SET |
Загрузка ...
|
|
| 36 | Gear | Gear |
Загрузка ...
|
|
| 37 | Gear | Gear |
Загрузка ...
|
|
| 38 | 1330488C1 | PULLEY |
Загрузка ...
|
|
| 38A | 196482C3 | HUB |
Загрузка ...
|
|
| 38B | 219-87 | NIPPLE |
Загрузка ...
|
|
| 39 | 426-840 | BOLT |
Загрузка ...
|
|
| 40 | 495-11053 | WASHER |
Загрузка ...
|
|
| 41 | 280482A1 | ADAPTER |
Загрузка ...
|
|
| 41A | 237-6016 | O-RING |
Загрузка ...
|
|
| 42 | 301803R1 | VALVE |
Загрузка ...
|
|
| 45 | 185056C1 | COVER |
Загрузка ...
|
|
| 46 | 185057C2 | GASKET |
Загрузка ...
|
|
| 47 | 409-7612 | BOLT |
Загрузка ...
|
|
| 48 | 495-81073 | WASHER |
Загрузка ...
|
|
| 49 | 432-1624 | PIN |
Загрузка ...
|
|
| 50 | 86609684 | NUT |
Загрузка ...
|
|
| 51 | 1315648C1 | ROD |
Загрузка ...
|
|
| 52 | 413-824 | BOLT |
Загрузка ...
|
|
| 53 | 425-108 | NUT |
Загрузка ...
|
|
| 54 | 80679 | WASHER |
Загрузка ...
|
|
| 55 | 425-1510 | NUT |
Загрузка ...
|
|
| 56 | 107813R1 | WASHER |
Загрузка ...
|
|
| 57 | 194915C2 | ISOLATOR |
Загрузка ...
|
|
| 58 | 231-46110 | NUT |
Загрузка ...
|
|
| 59 | 184429C2 | DISC |
Загрузка ...
|
|
| 60 | 326-612 | BOLT |
Загрузка ...
|
|
| 61 | 492-21038 | WASHER |
Загрузка ...
|
|
| 62 | 1324896C2 | BUSHING |
Загрузка ...
|
|
| 63 | 413-1064 | BOLT |
Загрузка ...
|
|
| 64 | 496-41066 | WASHER |
Загрузка ...
|
|
| 65 | 425-1010 | NUT |
Загрузка ...
|
|
| 66 | 413-1028 | BOLT |
Загрузка ...
|
|
| 67 | 1303141C3 | HOUSING |
Загрузка ...
|
|
| 68 | 413-820 | BOLT |
Загрузка ...
|
|
| 69 | 413-828 | BOLT |
Загрузка ...
|
|
| 70 | 283856C1 | WASHER |
Загрузка ...
|
|
| 71 | 413-652 | BOLT |
Загрузка ...
|
|
| 72 | 413-660 | BOLT |
Загрузка ...
|
|
| 73 | 425-106 | NUT |
Загрузка ...
|
|
| 74 | 396-11131 | WASHER |
Загрузка ...
|
|
| 75 | 126-179 | KEY |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
