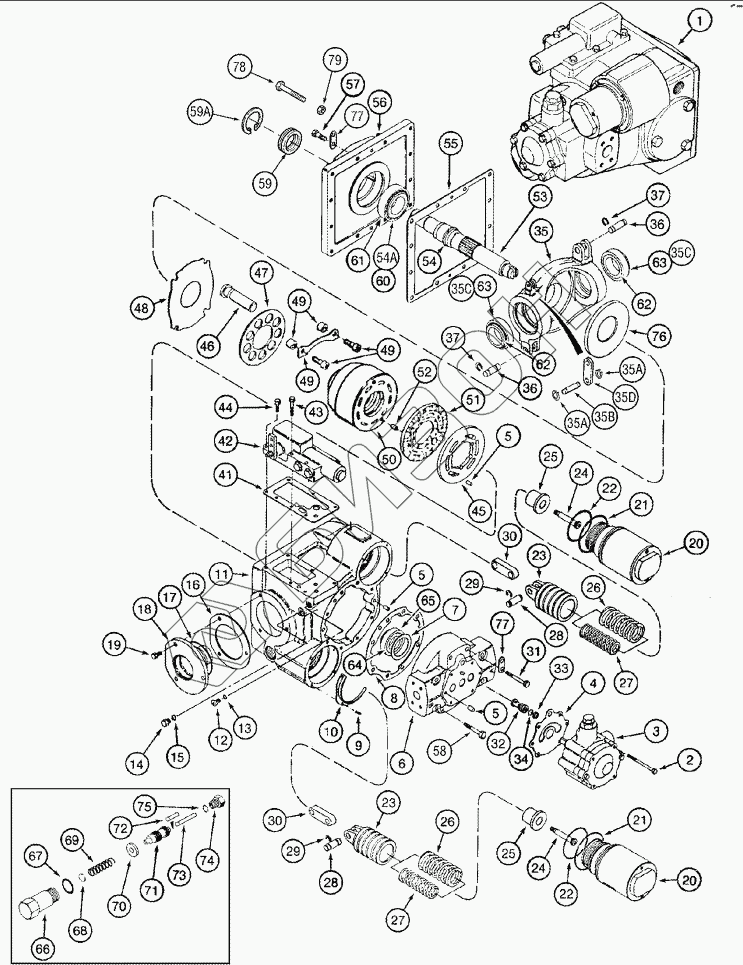

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. PUMP ASSY - HYDROSTATIC
1
2
3
4
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29
30
30
31
32
33
34
35
35A
35A
35B
35C
35C
35D
36
36
37
37
41
42
43
44
45
46
47
48
49
49
49
50
51
52
53
54
54A
55
56
57
58
59
59A
60
61
62
62
63
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
77
78
79
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 400478A1R | 400478A1R | REMAN-HYDRAUL PUMP |
Загрузка ...
|
|
| 87659947 | 87659947 | N.A. Only |
Загрузка ...
|
|
| 400479A1R | 400479A1R | PUMP |
Загрузка ...
|
|
| 87659948 | 87659948 | Remanufactured |
Загрузка ...
|
|
| 400478A1C | 400478A1C | CORE |
Загрузка ...
|
|
| 400479A1C | 400479A1C | CORE |
Загрузка ...
|
|
| 1 | 400478A1 | PUMP |
Загрузка ...
|
|
| 1 | 87637528 | PUMP |
Загрузка ...
|
|
| 1 | 400479A1 | PUMP |
Загрузка ...
|
|
| 1 | 87637529 | PUMP |
Загрузка ...
|
|
| 2 | 413-560 | BOLT |
Загрузка ...
|
|
| 2 | 413-564 | BOLT |
Загрузка ...
|
|
| 3 | 92740C2 | PUMP |
Загрузка ...
|
|
| 3 | 107593A2 | PUMP |
Загрузка ...
|
|
| 4 | 133760C2 | GASKET |
Загрузка ...
|
|
| 5 | 37-1510 | DOWEL |
Загрузка ...
|
|
| 6 | Cover | Cover |
Загрузка ...
|
|
| 142398C91 | 142398C91 | KIT |
Загрузка ...
|
|
| 7 | Shim | Shim |
Загрузка ...
|
|
| 7 | Shim | Shim |
Загрузка ...
|
|
| 7 | Shim | Shim |
Загрузка ...
|
|
| 7 | Shim | Shim |
Загрузка ...
|
|
| 7 | Shim | Shim |
Загрузка ...
|
|
| 7 | Shim | Shim |
Загрузка ...
|
|
| 8 | 92741C2 | GASKET |
Загрузка ...
|
|
| 9 | 461-3086 | SCREW |
Загрузка ...
|
|
| 10 | 142408C1 | RETAINER |
Загрузка ...
|
|
| 11 | Housing | Housing |
Загрузка ...
|
|
| 12 | 278548 | PLUG |
Загрузка ...
|
|
| 13 | 237-6004 | O-RING |
Загрузка ...
|
|
| 14 | 9672438 | PLUG |
Загрузка ...
|
|
| 15 | 237-6004 | O-RING |
Загрузка ...
|
|
| 142386C91 | 142386C91 | KIT |
Загрузка ...
|
|
| 16 | Shim | Shim |
Загрузка ...
|
|
| 16 | Shim | Shim |
Загрузка ...
|
|
| 16 | Shim | Shim |
Загрузка ...
|
|
| 16 | Shim | Shim |
Загрузка ...
|
|
| 16 | Shim | Shim |
Загрузка ...
|
|
| 17 | 238-5234 | O-RING |
Загрузка ...
|
|
| 18 | TrunnionPump | Trunnion, Pump |
Загрузка ...
|
|
| 19 | 413-714 | BOLT |
Загрузка ...
|
|
| 20 | SleeveAssy | Sleeve Assy |
Загрузка ...
|
|
| 21 | 238-5237 | O-RING |
Загрузка ...
|
|
| 22 | 238-5234 | O-RING |
Загрузка ...
|
|
| 23 | Piston | Piston |
Загрузка ...
|
|
| 24 | Screw | Screw |
Загрузка ...
|
|
| 25 | Retainer | Retainer |
Загрузка ...
|
|
| 26 | Spring | Spring |
Загрузка ...
|
|
| 27 | Spring | Spring |
Загрузка ...
|
|
| 28 | Pin | Pin |
Загрузка ...
|
|
| 29 | 100-1375 | RING |
Загрузка ...
|
|
| 30 | Link | Link |
Загрузка ...
|
|
| 31 | 413-748 | BOLT |
Загрузка ...
|
|
| 32 | 140769C1 | VALVE |
Загрузка ...
|
|
| 33 | 140770C1 | RING |
Загрузка ...
|
|
| 34 | 238-6113 | O-RING |
Загрузка ...
|
|
| 35 | Plate | Plate |
Загрузка ...
|
|
| 35A | 100-1125 | RING |
Загрузка ...
|
|
| 35B | 140765C1 | PIN |
Загрузка ...
|
|
| 35C | Bearing | Bearing |
Загрузка ...
|
|
| 35D | Link | Link |
Загрузка ...
|
|
| 36 | 140766C1 | PIN |
Загрузка ...
|
|
| 37 | 100-1356 | RING |
Загрузка ...
|
|
| 41 | 133756C1 | GASKET |
Загрузка ...
|
|
| 42 | 191065A1 | VALVE |
Загрузка ...
|
|
| 43 | 413-528 | BOLT |
Загрузка ...
|
|
| 44 | 413-516 | BOLT |
Загрузка ...
|
|
| 45 | Plate | Plate |
Загрузка ...
|
|
| 46 | Piston | Piston |
Загрузка ...
|
|
| 47 | Plate | Plate |
Загрузка ...
|
|
| 48 | Plate | Plate |
Загрузка ...
|
|
| 49 | Kit | Kit |
Загрузка ...
|
|
| 50 | Barrel | Barrel |
Загрузка ...
|
|
| 51 | Plate | Plate |
Загрузка ...
|
|
| 52 | 37-1510 | DOWEL |
Загрузка ...
|
|
| 53 | 403149A1 | SHAFT |
Загрузка ...
|
|
| 54 | Ring | Ring |
Загрузка ...
|
|
| 54A | Bearing | Bearing |
Загрузка ...
|
|
| 55 | 142399C1 | GASKET |
Загрузка ...
|
|
| 56 | Flange | Flange |
Загрузка ...
|
|
| 57 | 413-720 | BOLT |
Загрузка ...
|
|
| 58 | 426-732 | BOLT |
Загрузка ...
|
|
| 59 | 403145A1 | SEAL |
Загрузка ...
|
|
| 59A | 100-21250 | RING |
Загрузка ...
|
|
| 60 | 56694H | BEARING |
Загрузка ...
|
|
| 61 | ST863 | BEARING |
Загрузка ...
|
|
| 62 | Bearing | Bearing |
Загрузка ...
|
|
| 63 | Bearing | Bearing |
Загрузка ...
|
|
| 64 | 400983R91 | BEARING |
Загрузка ...
|
|
| 65 | 530741R1 | BEARING |
Загрузка ...
|
|
| 1986739C1 | 1986739C1 | KIT |
Загрузка ...
|
|
| 66 | Body | Body |
Загрузка ...
|
|
| 67 | 237-6010 | O-RING |
Загрузка ...
|
|
| 68 | 235419A1 | KIT |
Загрузка ...
|
|
| 69 | Spring | Spring |
Загрузка ...
|
|
| 70 | Spacer | Spacer |
Загрузка ...
|
|
| 71 | Spool | Spool |
Загрузка ...
|
|
| 72 | Roller | Roller |
Загрузка ...
|
|
| 73 | Roller | Roller |
Загрузка ...
|
|
| 74 | 218-5151 | PLUG |
Загрузка ...
|
|
| 75 | 237-6006 | O-RING |
Загрузка ...
|
|
| 76 | Plate | Plate |
Загрузка ...
|
|
| 77 | Strap | Strap |
Загрузка ...
|
|
| 78 | 413-832 | BOLT |
Загрузка ...
|
|
| 79 | 86544265 | NUT |
Загрузка ...
|
