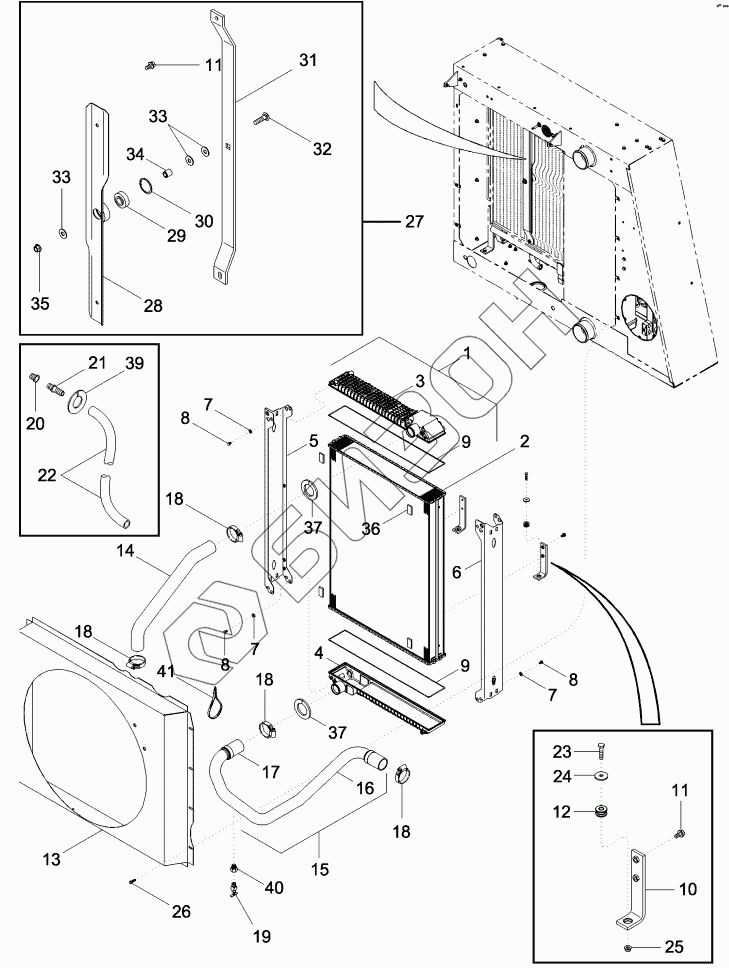

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. RADIATOR - FAN SHROUD
1
2
3
4
5
6
7
7
7
8
8
8
9
9
10
11
11
12
13
14
15
16
17
18
18
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
37
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 87302088 | RADIATOR |
Загрузка ...
|
|
| 2 | Core | Core |
Загрузка ...
|
|
| 3 | 87302093 | TANK |
Загрузка ...
|
|
| 4 | 87302094 | TANK |
Загрузка ...
|
|
| 5 | 87302091 | CHANNEL |
Загрузка ...
|
|
| 6 | 87302090 | CHANNEL |
Загрузка ...
|
|
| 7 | 895-15008 | WASHER |
Загрузка ...
|
|
| 8 | 614-8012 | BOLT |
Загрузка ...
|
|
| 9 | 87302092 | SEAL |
Загрузка ...
|
|
| 10 | 411572A1 | BRACKET |
Загрузка ...
|
|
| 11 | 844-8016 | BOLT |
Загрузка ...
|
|
| 12 | 434177A1 | ISOLATOR |
Загрузка ...
|
|
| 13 | 87314685 | SHROUD |
Загрузка ...
|
|
| 14 | 87304647 | HOSE |
Загрузка ...
|
|
| 15 | 87343294 | TUBE |
Загрузка ...
|
|
| 16 | Tube | Tube |
Загрузка ...
|
|
| 17 | 87343293 | HOSE |
Загрузка ...
|
|
| 18 | 214-3248 | CLAMP |
Загрузка ...
|
|
| 19 | 86982771 | VALVE |
Загрузка ...
|
|
| 20 | 217-1034 | REDUCER |
Загрузка ...
|
|
| 21 | 241173A1 | FITTING |
Загрузка ...
|
|
| 22 | 87408617 | HOSE |
Загрузка ...
|
|
| 23 | 614-8035 | BOLT |
Загрузка ...
|
|
| 24 | 495-81120 | WASHER |
Загрузка ...
|
|
| 25 | 825-5148 | NUT |
Загрузка ...
|
|
| 26 | 1327545C1 | SCREW |
Загрузка ...
|
|
| 27 | 87432132 | FAN |
Загрузка ...
|
|
| 28 | 87432607 | BLADE |
Загрузка ...
|
|
| 29 | 149261C91 | BEARING |
Загрузка ...
|
|
| 30 | 100-21156 | RING |
Загрузка ...
|
|
| 31 | 87432400 | SUPPORT |
Загрузка ...
|
|
| 32 | 433-624 | BOLT |
Загрузка ...
|
|
| 33 | 495-61041 | WASHER |
Загрузка ...
|
|
| 34 | 87404683 | BUSHING |
Загрузка ...
|
|
| 35 | 231-5146 | NUT |
Загрузка ...
|
|
| 36 | 87420912 | SEAL |
Загрузка ...
|
|
| 37 | SEAL | SEAL |
Загрузка ...
|
|
| 38 | SEAL | SEAL |
Загрузка ...
|
|
| 39 | SEAL | SEAL |
Загрузка ...
|
|
| 40 | 221-1092 | REDUCER |
Загрузка ...
|
|
| 41 | 306132C1 | STRAP |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
