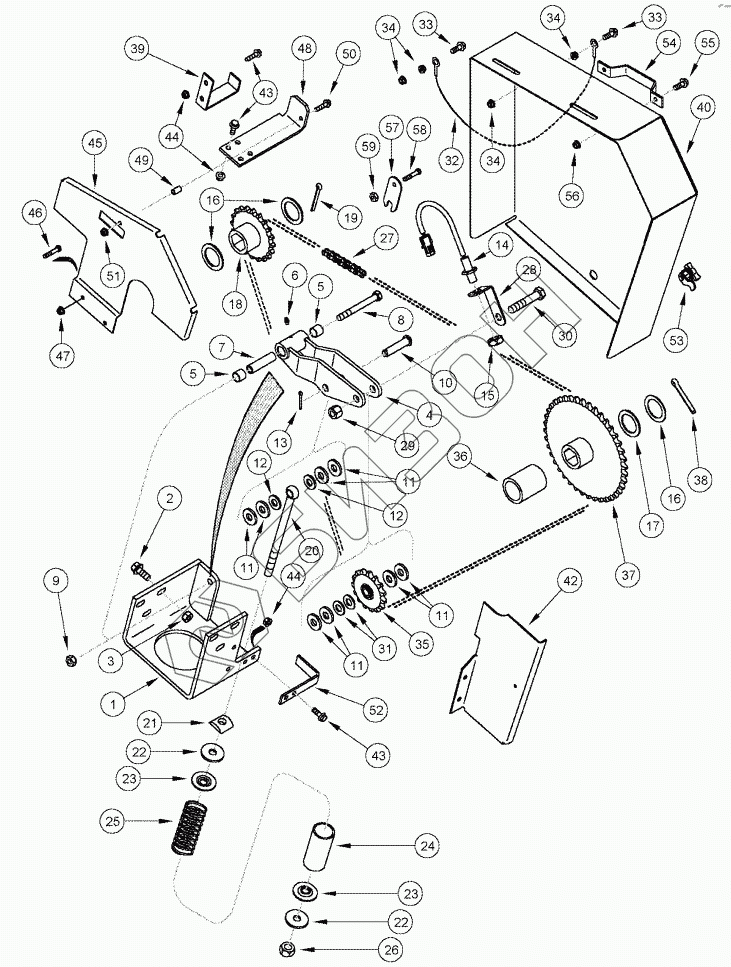

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. ROCK TRAP DRIVE
1
2
3
4
5
5
6
7
8
9
10
11
11
11
11
12
12
13
14
15
16
16
17
18
19
20
21
22
22
23
23
24
25
26
27
28
29
30
31
32
33
33
34
34
34
35
36
37
38
39
40
42
43
43
44
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 111714A1 | 111714A1 | CLIP |
Загрузка ...
|
|
| 111716A1 | 111716A1 | LINK |
Загрузка ...
|
|
| 1 | 390744A2 | SUPPORT |
Загрузка ...
|
|
| 2 | 86521614 | BOLT |
Загрузка ...
|
|
| 3 | 231-5148 | NUT |
Загрузка ...
|
|
| 4 | 390737A1 | ARM |
Загрузка ...
|
|
| 5 | 1280291C1 | BUSHING |
Загрузка ...
|
|
| 6 | 219-87 | NIPPLE |
Загрузка ...
|
|
| 7 | 390822A1 | BUSHING |
Загрузка ...
|
|
| 8 | 413-864 | BOLT |
Загрузка ...
|
|
| 9 | 231-5148 | NUT |
Загрузка ...
|
|
| 10 | 439-11044 | PIN |
Загрузка ...
|
|
| 11 | 496-41066 | WASHER |
Загрузка ...
|
|
| 12 | 496-21066 | WASHER |
Загрузка ...
|
|
| 13 | 432-1220 | PIN |
Загрузка ...
|
|
| 14 | Sensor | Sensor |
Загрузка ...
|
|
| 15 | 425-1512 | NUT |
Загрузка ...
|
|
| 16 | 495-81093 | WASHER |
Загрузка ...
|
|
| 17 | 495-81092 | WASHER |
Загрузка ...
|
|
| 18 | 125407A1 | SPROCKET |
Загрузка ...
|
|
| 18 | 1329719C2 | SPROCKET |
Загрузка ...
|
|
| 19 | 432-2040 | PIN |
Загрузка ...
|
|
| 20 | 390871A1 | EYEBOLT |
Загрузка ...
|
|
| 21 | 390870A1 | PIVOT |
Загрузка ...
|
|
| 22 | 495-81030 | WASHER |
Загрузка ...
|
|
| 23 | 394120A1 | WASHER |
Загрузка ...
|
|
| 24 | 390869A1 | SPACER |
Загрузка ...
|
|
| 25 | 390872A1 | SPRING |
Загрузка ...
|
|
| 26 | 425-1010 | NUT |
Загрузка ...
|
|
| 27 | 390967A1 | CHAIN |
Загрузка ...
|
|
| 28 | 394014A1 | BRACKET |
Загрузка ...
|
|
| 29 | 232-41110 | NUT |
Загрузка ...
|
|
| 30 | 413-1052 | BOLT |
Загрузка ...
|
|
| 31 | 495-11066 | WASHER |
Загрузка ...
|
|
| 32 | 132657A2 | CABLE |
Загрузка ...
|
|
| 33 | 413-416 | BOLT |
Загрузка ...
|
|
| 34 | 231-5144 | NUT |
Загрузка ...
|
|
| 35 | 541857R92 | SPROCKET |
Загрузка ...
|
|
| 36 | 584608R1 | SPACER |
Загрузка ...
|
|
| 37 | 1329720C2 | SPROCKET |
Загрузка ...
|
|
| 38 | 432-2440 | PIN |
Загрузка ...
|
|
| 39 | 132685A2 | SUPPORT |
Загрузка ...
|
|
| 40 | 391651A1 | SHIELD |
Загрузка ...
|
|
| 42 | 391656A1 | SHIELD |
Загрузка ...
|
|
| 43 | 409-7616 | BOLT |
Загрузка ...
|
|
| 43 | 413-872 | BOLT |
Загрузка ...
|
|
| 44 | 231-5146 | NUT |
Загрузка ...
|
|
| 45 | 405570A1 | SHIELD |
Загрузка ...
|
|
| 46 | 409-7512 | BOLT |
Загрузка ...
|
|
| 47 | 231-5145 | NUT |
Загрузка ...
|
|
| 48 | 138185A3 | SUPPORT |
Загрузка ...
|
|
| 49 | 87036415 | SPACER |
Загрузка ...
|
|
| 50 | 409-7520 | BOLT |
Загрузка ...
|
|
| 51 | 231-5145 | NUT |
Загрузка ...
|
|
| 52 | 391658A1 | BRACKET |
Загрузка ...
|
|
| 53 | 138699A2 | LOCK |
Загрузка ...
|
|
| 53 | 135476A1 | LOCK |
Загрузка ...
|
|
| 54 | 87686906 | LATCH |
Загрузка ...
|
|
| 55 | 477-73108 | SCREW |
Загрузка ...
|
|
| 56 | 231-5145 | NUT |
Загрузка ...
|
|
| 57 | 399382A1 | SHIM |
Загрузка ...
|
|
| 58 | 409-7520 | BOLT |
Загрузка ...
|
|
| 59 | 231-5145 | NUT |
Загрузка ...
|
