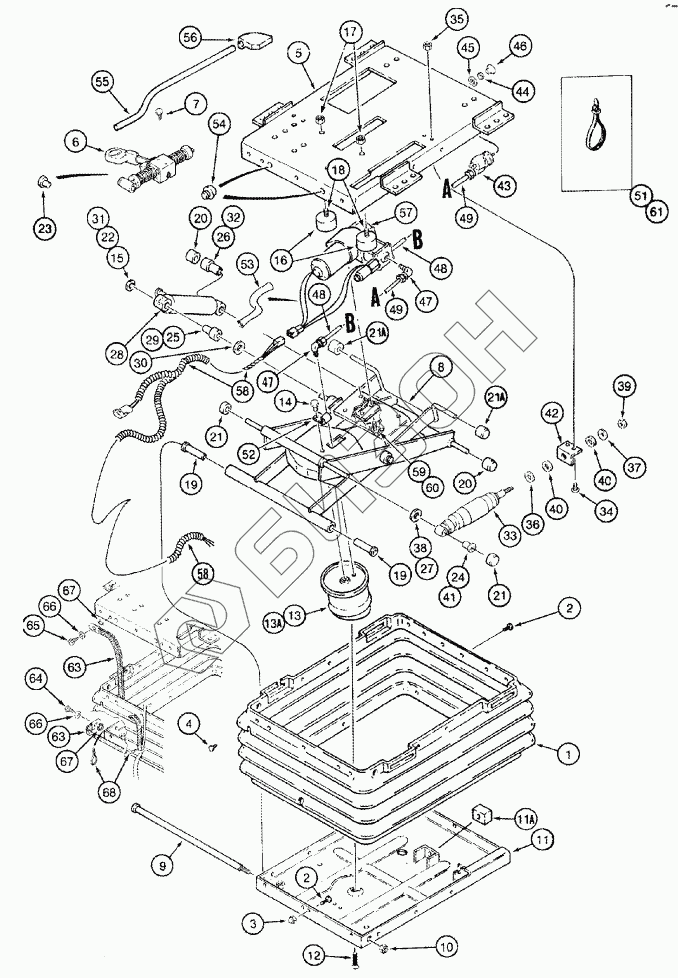

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. SEAT, OPERATOR - SUSPENSION
1
2
2
3
4
5
6
7
8
9
10
11
11A
12
13
13A
14
15
16
17
18
19
19
20
20
21
21
21A
21A
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
40
41
42
43
44
45
46
47
47
48
48
49
49
51
52
53
54
55
56
57
58
58
59
60
61
63
63
64
65
66
66
67
67
68
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 86989910 | 86989910 | SEAT |
Загрузка ...
|
|
| 1990647C2 | 1990647C2 | KIT |
Загрузка ...
|
|
| 1 | Boot | Boot |
Загрузка ...
|
|
| 132872A1 | 132872A1 | KIT |
Загрузка ...
|
|
| 2 | Fastener | Fastener |
Загрузка ...
|
|
| 3 | Nut | Nut |
Загрузка ...
|
|
| 4 | Clip | Clip |
Загрузка ...
|
|
| 87416447 | 87416447 | KIT |
Загрузка ...
|
|
| 5 | 180591A1 | PLATE |
Загрузка ...
|
|
| 6 | 180592A1 | SHOCK ABSORBER |
Загрузка ...
|
|
| 7 | 276-24812 | SCREW |
Загрузка ...
|
|
| 8 | 1990643C1 | FRAME ASSY |
Загрузка ...
|
|
| 9 | A49529 | SHAFT |
Загрузка ...
|
|
| 10 | 231-4206 | NUT |
Загрузка ...
|
|
| 11 | 226560A1 | HOUSING |
Загрузка ...
|
|
| 11A | A45054 | BUMPER |
Загрузка ...
|
|
| 12 | 443-13812 | SCREW |
Загрузка ...
|
|
| 197793A1 | 197793A1 | SPRING |
Загрузка ...
|
|
| 13 | Spring | Spring |
Загрузка ...
|
|
| 13A | Clamp | Clamp |
Загрузка ...
|
|
| 14 | 413-68 | BOLT |
Загрузка ...
|
|
| 15 | 131-425 | NUT |
Загрузка ...
|
|
| 180593A1 | 180593A1 | KIT |
Загрузка ...
|
|
| 16 | Bumper | Bumper |
Загрузка ...
|
|
| 17 | 231-1444 | NUT |
Загрузка ...
|
|
| 18 | 340-12520 | SCREW |
Загрузка ...
|
|
| 180594A3 | 180594A3 | KIT |
Загрузка ...
|
|
| 19 | Bushing | Bushing |
Загрузка ...
|
|
| 20 | Roller | Roller |
Загрузка ...
|
|
| 21 | Roller | Roller |
Загрузка ...
|
|
| 21A | Roller | Roller |
Загрузка ...
|
|
| 22 | 131-425 | NUT |
Загрузка ...
|
|
| 23 | Bearing | Bearing |
Загрузка ...
|
|
| 24 | Bearing | Bearing |
Загрузка ...
|
|
| 25 | Bearing | Bearing |
Загрузка ...
|
|
| 26 | Bearing | Bearing |
Загрузка ...
|
|
| 27 | Spacer | Spacer |
Загрузка ...
|
|
| 1344250C2 | 1344250C2 | KIT |
Загрузка ...
|
|
| 28 | ShockAbsorber | Shock Absorber |
Загрузка ...
|
|
| 29 | Bearing | Bearing |
Загрузка ...
|
|
| 30 | A45519 | WASHER |
Загрузка ...
|
|
| 31 | 131-425 | NUT |
Загрузка ...
|
|
| 32 | Bearing | Bearing |
Загрузка ...
|
|
| 227546A1 | 227546A1 | KIT |
Загрузка ...
|
|
| 33 | ShockAbsorber | Shock Absorber |
Загрузка ...
|
|
| 34 | 434-48 | BOLT |
Загрузка ...
|
|
| 35 | 231-1444 | NUT |
Загрузка ...
|
|
| 36 | 495-11041 | WASHER |
Загрузка ...
|
|
| 37 | Washer | Washer |
Загрузка ...
|
|
| 38 | Spacer | Spacer |
Загрузка ...
|
|
| 39 | 230-4715 | NUT |
Загрузка ...
|
|
| 40 | A49679 | BUSHING |
Загрузка ...
|
|
| 41 | Bearing | Bearing |
Загрузка ...
|
|
| 42 | 1981845C1 | ANGLE |
Загрузка ...
|
|
| 1981852C3 | 1981852C3 | SWITCH |
Загрузка ...
|
|
| 43 | Switch | Switch |
Загрузка ...
|
|
| 44 | Nut | Nut |
Загрузка ...
|
|
| 45 | 493-11065 | WASHER |
Загрузка ...
|
|
| 46 | 1987186C2 | KNOB |
Загрузка ...
|
|
| 1990548C4 | 1990548C4 | KIT |
Загрузка ...
|
|
| 47 | Elbow | Elbow |
Загрузка ...
|
|
| 48 | Tube | Tube |
Загрузка ...
|
|
| 49 | Tube | Tube |
Загрузка ...
|
|
| 51 | L18337 | STRAP |
Загрузка ...
|
|
| 52 | Clamp | Clamp |
Загрузка ...
|
|
| 53 | 179026A1 | TUBE |
Загрузка ...
|
|
| 54 | 133422A1 | BUMPER |
Загрузка ...
|
|
| 55 | 180596A2 | LEVER |
Загрузка ...
|
|
| 56 | 180597A2 | HANDLE |
Загрузка ...
|
|
| 358903A2 | 358903A2 | KIT |
Загрузка ...
|
|
| 57 | Compressor | Compressor |
Загрузка ...
|
|
| 58 | 87413247 | HARNESS |
Загрузка ...
|
|
| 59 | 495-31022 | WASHER |
Загрузка ...
|
|
| 60 | 440-1086 | SCREW |
Загрузка ...
|
|
| 61 | L18337 | STRAP |
Загрузка ...
|
|
| 291280A1 | 291280A1 | KIT |
Загрузка ...
|
|
| 63 | Strap | Strap |
Загрузка ...
|
|
| 64 | Screw | Screw |
Загрузка ...
|
|
| 65 | Screw | Screw |
Загрузка ...
|
|
| 66 | Washer | Washer |
Загрузка ...
|
|
| 67 | Washer | Washer |
Загрузка ...
|
|
| 68 | Strap | Strap |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
