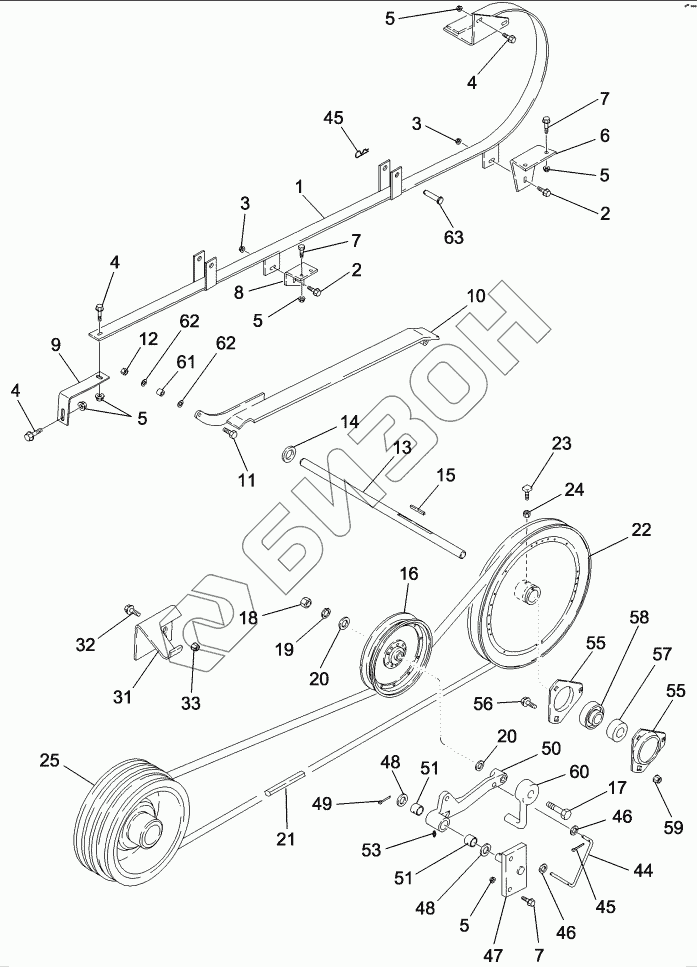

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. UNLOADER, BELT DRIVE
1
2
2
3
3
4
4
4
5
5
5
5
5
6
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
31
32
33
44
45
45
46
46
47
48
48
49
50
51
51
53
55
55
56
57
58
59
60
61
62
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 87318425 | GUIDE |
Загрузка ...
|
|
| 2 | 409-7516 | BOLT |
Загрузка ...
|
|
| 3 | 231-5145 | NUT |
Загрузка ...
|
|
| 4 | 409-7616 | BOLT |
Загрузка ...
|
|
| 5 | 231-5146 | NUT |
Загрузка ...
|
|
| 6 | 192870C2 | SUPPORT |
Загрузка ...
|
|
| 7 | 409-7620 | BOLT |
Загрузка ...
|
|
| 8 | 126540A1 | SUPPORT |
Загрузка ...
|
|
| 9 | 87421474 | SUPPORT |
Загрузка ...
|
|
| 10 | 87574298 | SUPPORT ASSY |
Загрузка ...
|
|
| 11 | 413-516 | BOLT |
Загрузка ...
|
|
| 12 | 231-5345 | NUT |
Загрузка ...
|
|
| 13 | 1347352C1 | SHAFT |
Загрузка ...
|
|
| 14 | 495-81202 | WASHER |
Загрузка ...
|
|
| 15 | 586879R1 | KEY |
Загрузка ...
|
|
| 16 | 663887R91 | PULLEY |
Загрузка ...
|
|
| 17 | 413-1060 | BOLT |
Загрузка ...
|
|
| 18 | 425-1010 | NUT |
Загрузка ...
|
|
| 19 | 492-11062 | WASHER |
Загрузка ...
|
|
| 20 | 496-21066 | WASHER |
Загрузка ...
|
|
| 21 | 1989217C1 | BELT |
Загрузка ...
|
|
| 22 | 1994762C2 | PULLEY |
Загрузка ...
|
|
| 23 | 485-13116 | SET SCREW |
Загрузка ...
|
|
| 24 | 425-145 | NUT |
Загрузка ...
|
|
| 25 | 122948A1 | PULLEY |
Загрузка ...
|
|
| 31 | 443919A2 | SUPPORT |
Загрузка ...
|
|
| 32 | 409-7616 | BOLT |
Загрузка ...
|
|
| 33 | 231-5146 | NUT |
Загрузка ...
|
|
| 44 | 87574299 | ROD |
Загрузка ...
|
|
| 45 | 432-812 | PIN |
Загрузка ...
|
|
| 46 | 495-11034 | WASHER |
Загрузка ...
|
|
| 47 | 1324456C1 | SUPPORT |
Загрузка ...
|
|
| 48 | 495-81039 | WASHER |
Загрузка ...
|
|
| 49 | 432-1620 | PIN |
Загрузка ...
|
|
| 50 | 112008A1 | ARM |
Загрузка ...
|
|
| 51 | 382638R2 | BUSHING |
Загрузка ...
|
|
| 53 | 219-87 | NIPPLE |
Загрузка ...
|
|
| 55 | 86620026 | FLANGE |
Загрузка ...
|
|
| 56 | 409-7612 | BOLT |
Загрузка ...
|
|
| 57 | 565672R92 | BEARING |
Загрузка ...
|
|
| 58 | 87431214 | COLLAR |
Загрузка ...
|
|
| 59 | 231-5146 | NUT |
Загрузка ...
|
|
| 60 | 194894C1 | ROD |
Загрузка ...
|
|
| 61 | 87035448 | SPACER |
Загрузка ...
|
|
| 62 | 495-81116 | WASHER |
Загрузка ...
|
|
| 63 | 439-1548 | PIN |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
