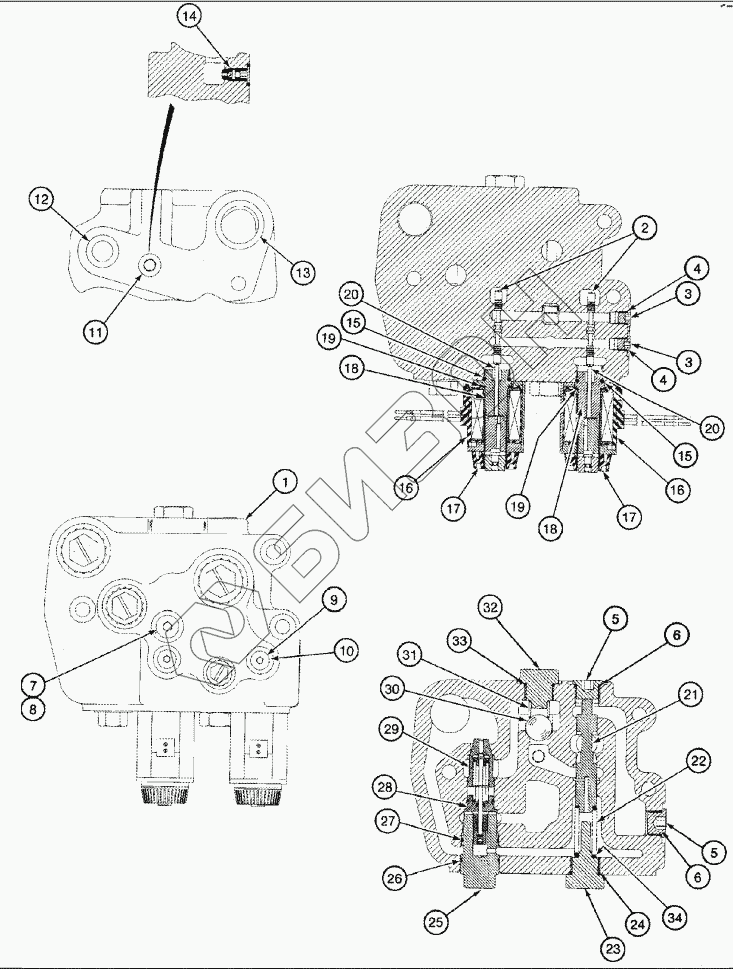

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. VALVE ASSY - HEADER HEIGHT
1
2
3
3
4
4
5
5
6
6
7
8
9
10
11
12
13
14
15
15
16
16
17
17
18
18
19
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 186572A1 | 186572A1 | VALVE |
Загрузка ...
|
|
| 186572A2 | 186572A2 | VALVE |
Загрузка ...
|
|
| 1 | Body | Body |
Загрузка ...
|
|
| 2 | 188104A1 | SPOOL |
Загрузка ...
|
|
| 3 | 86529630 | PLUG |
Загрузка ...
|
|
| 4 | 237-6003 | O-RING |
Загрузка ...
|
|
| 5 | 86590562 | PLUG |
Загрузка ...
|
|
| 6 | 237-6008 | O-RING |
Загрузка ...
|
|
| 7 | 9625178 | PLUG |
Загрузка ...
|
|
| 8 | 237-6006 | O-RING |
Загрузка ...
|
|
| 9 | 278548 | PLUG |
Загрузка ...
|
|
| 10 | 237-6004 | O-RING |
Загрузка ...
|
|
| 11 | 238-6112 | O-RING |
Загрузка ...
|
|
| 12 | 238-6117 | O-RING |
Загрузка ...
|
|
| 13 | 238-6125 | O-RING |
Загрузка ...
|
|
| 14 | 188115A1 | POPPET |
Загрузка ...
|
|
| 15 | 238-5114 | O-RING |
Загрузка ...
|
|
| 243254A1 | 243254A1 | KIT |
Загрузка ...
|
|
| 16 | 188105A1 | SOLENOID |
Загрузка ...
|
|
| 16A | 225318C1 | ELEC CONNECTOR |
Загрузка ...
|
|
| 16B | 225315C1 | ELEC CONNECTOR |
Загрузка ...
|
|
| 17 | 188106A1 | NUT |
Загрузка ...
|
|
| 18 | 188117A1 | TUBE |
Загрузка ...
|
|
| 19 | 238-5017 | O-RING |
Загрузка ...
|
|
| 20 | 188116A1 | PIN |
Загрузка ...
|
|
| 21 | 190698A2 | SPOOL |
Загрузка ...
|
|
| 22 | 190699A1 | SPRING |
Загрузка ...
|
|
| 23 | 188110A1 | PLUG |
Загрузка ...
|
|
| 24 | 237-6010 | O-RING |
Загрузка ...
|
|
| 87643252 | 87643252 | KIT |
Загрузка ...
|
|
| 25 | 188111A1 | PLUG |
Загрузка ...
|
|
| 26 | 238-5023 | O-RING |
Загрузка ...
|
|
| 27 | 238-5022 | O-RING |
Загрузка ...
|
|
| 28 | 188112A1 | POPPET |
Загрузка ...
|
|
| 29 | 87641219 | POPPET |
Загрузка ...
|
|
| 30 | 511-10200 | BALL |
Загрузка ...
|
|
| 31 | 188114A1 | SPRING |
Загрузка ...
|
|
| 32 | 188107A1 | PLUG |
Загрузка ...
|
|
| 33 | 237-6010 | O-RING |
Загрузка ...
|
|
| 34 | Shim | Shim |
Загрузка ...
|
|
| 243253A1 | 243253A1 | KIT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
