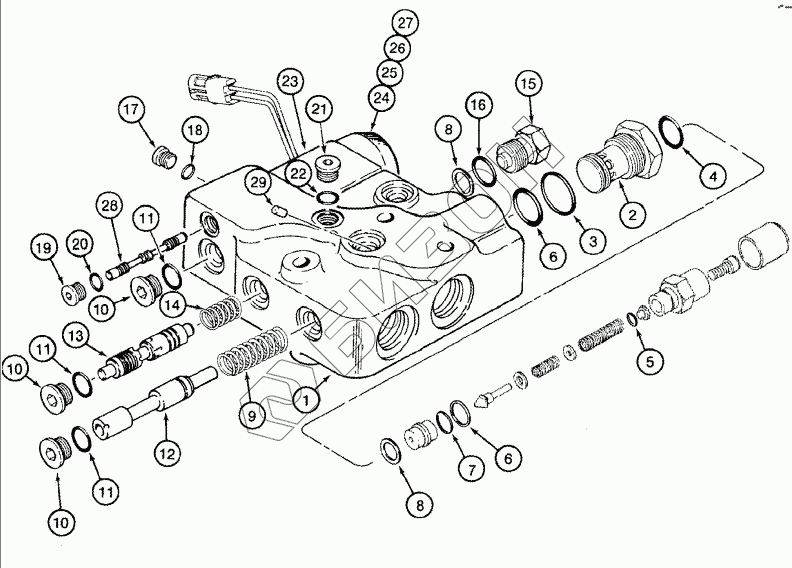

Графический каталог запасных частей к технике: CASE IH Axial Flow 2388. VALVE ASSY - REEL DRIVE
1
2
3
4
5
6
6
7
8
8
9
10
10
10
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 190702A1 | 190702A1 | VALVE |
Загрузка ...
|
|
| 87374793 | 87374793 | VALVE |
Загрузка ...
|
|
| 1 | Body | Body |
Загрузка ...
|
|
| 2 | Valve | Valve |
Загрузка ...
|
|
| 3 | 237-6010 | O-RING |
Загрузка ...
|
|
| 4 | 237-6004 | O-RING |
Загрузка ...
|
|
| 5 | 238-5004 | O-RING |
Загрузка ...
|
|
| 6 | A34493 | RING |
Загрузка ...
|
|
| 7 | 238-5016 | O-RING |
Загрузка ...
|
|
| 8 | 190696A1 | KIT |
Загрузка ...
|
|
| 9 | 190695A1 | SPRING |
Загрузка ...
|
|
| 10 | 71100209 | PLUG |
Загрузка ...
|
|
| 11 | 237-6008 | O-RING |
Загрузка ...
|
|
| 12 | 190697A1 | SPOOL |
Загрузка ...
|
|
| 13 | 190698A2 | SPOOL |
Загрузка ...
|
|
| 14 | 190699A1 | SPRING |
Загрузка ...
|
|
| 15 | 188110A1 | PLUG |
Загрузка ...
|
|
| 16 | 237-6010 | O-RING |
Загрузка ...
|
|
| 17 | 278548 | PLUG |
Загрузка ...
|
|
| 18 | 237-6004 | O-RING |
Загрузка ...
|
|
| 19 | 86632547 | PLUG |
Загрузка ...
|
|
| 20 | 237-6002 | O-RING |
Загрузка ...
|
|
| 21 | 9625178 | PLUG |
Загрузка ...
|
|
| 22 | 237-6006 | O-RING |
Загрузка ...
|
|
| 23 | 190700A2 | SOLENOID |
Загрузка ...
|
|
| 24 | 188106A1 | NUT |
Загрузка ...
|
|
| 25 | 188117A1 | TUBE |
Загрузка ...
|
|
| 26 | 238-5017 | O-RING |
Загрузка ...
|
|
| 27 | 188116A1 | PIN |
Загрузка ...
|
|
| 28 | 188104A1 | SPOOL |
Загрузка ...
|
|
| 29 | 190694A1 | PLUG |
Загрузка ...
|
