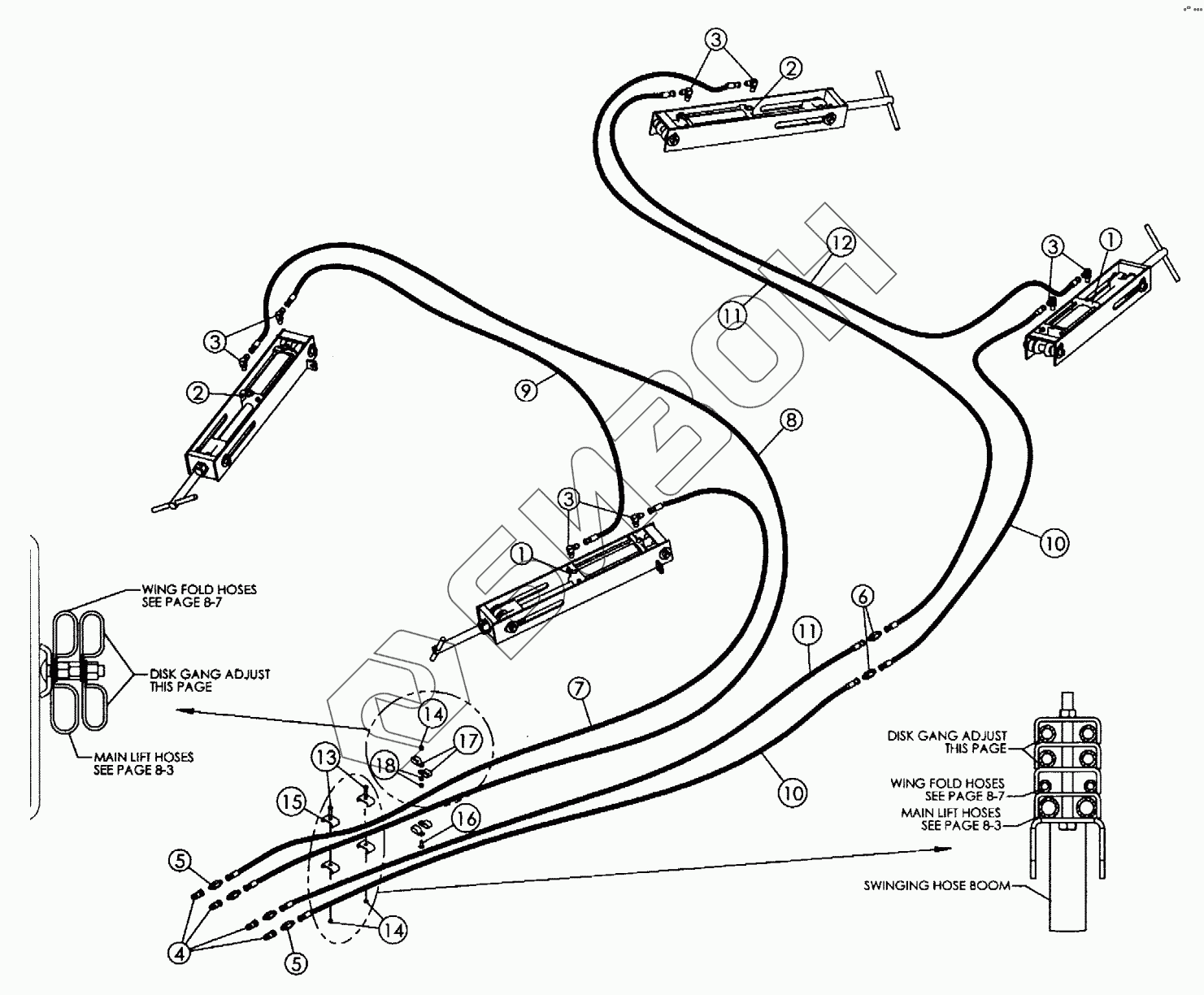

Графический каталог запасных частей к технике: CASE IH MRX-690. DISK GANG DEPTH ADJUSTMENT HYDRAULICS
1
1
2
2
3
3
3
3
4
5
5
6
7
8
9
10
10
11
11
12
13
13
13
13
14
14
15
16
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 429583A1 | CYLINDER ASSY |
Загрузка ...
|
|
| 2 | 429582A1 | CYLINDER ASSY |
Загрузка ...
|
|
| 3 | 218-5128 | ELBOW |
Загрузка ...
|
|
| 4 | 25705041 | COUPLING |
Загрузка ...
|
|
| 5 | 218-5058 | CONNECTOR |
Загрузка ...
|
|
| 6 | 218-734 | UNION |
Загрузка ...
|
|
| 7 | 133933C2 | HOSE |
Загрузка ...
|
|
| 8 | 1284299C1 | HOSE |
Загрузка ...
|
|
| 9 | 1284296C1 | HOSE |
Загрузка ...
|
|
| 10 | 1284258C1 | HOSE |
Загрузка ...
|
|
| 11 | 1284262C1 | HOSE |
Загрузка ...
|
|
| 12 | 129765C2 | HOSE |
Загрузка ...
|
|
| 13 | 413-624 | BOLT |
Загрузка ...
|
|
| 13 | 413-640 | BOLT |
Загрузка ...
|
|
| 13 | 413-656 | BOLT |
Загрузка ...
|
|
| 13 | 413-672 | BOLT |
Загрузка ...
|
|
| 14 | 86992213 | NUT |
Загрузка ...
|
|
| 15 | 06200125 | CLAMP |
Загрузка ...
|
|
| 16 | 433-616 | BOLT |
Загрузка ...
|
|
| 16 | 134-3 | BOLT |
Загрузка ...
|
|
| 17 | 22510710 | CLAMP |
Загрузка ...
|
|
| 18 | 231-4246 | NUT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
