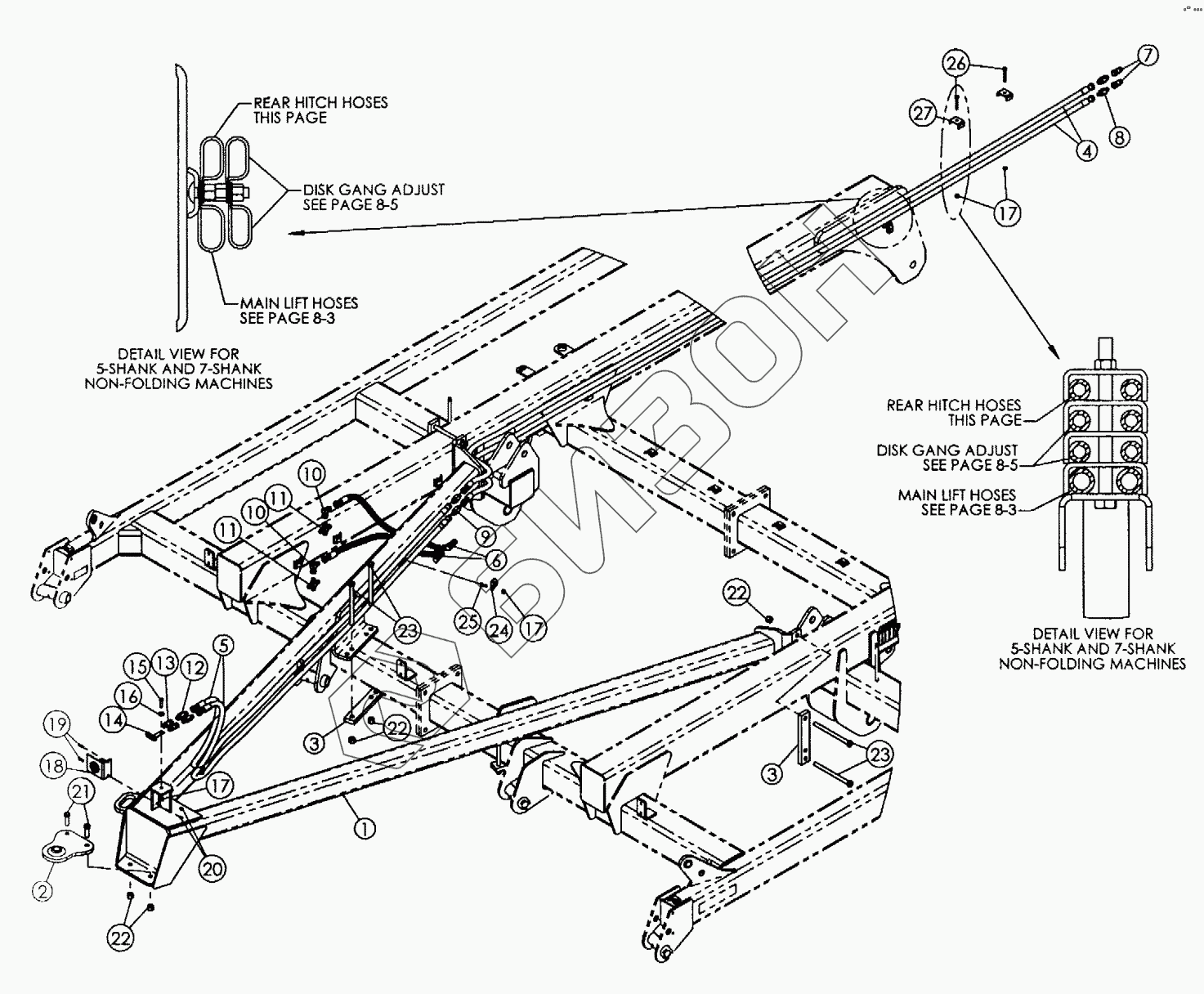

Графический каталог запасных частей к технике: CASE IH MRX-690. REAR HITCH ASSEMBLY
1
2
3
3
4
5
6
7
8
9
10
10
11
11
12
13
14
15
16
17
17
17
18
19
20
21
22
22
22
23
23
24
25
25
26
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 402444A1 | HITCH ASSY |
Загрузка ...
|
|
| 2 | 443543A1 | PLATE ASSY |
Загрузка ...
|
|
| 3 | 402442A1 | STRAP |
Загрузка ...
|
|
| 4 | 435667A1 | HOSE ASSY |
Загрузка ...
|
|
| 5 | 1277718C1 | HOSE |
Загрузка ...
|
|
| 6 | 1277718C1 | HOSE |
Загрузка ...
|
|
| 7 | 25705041 | COUPLING |
Загрузка ...
|
|
| 8 | 218-5058 | CONNECTOR |
Загрузка ...
|
|
| 9 | 218-734 | UNION |
Загрузка ...
|
|
| 10 | 218-980 | ELBOW |
Загрузка ...
|
|
| 11 | 218-653 | CONNECTION |
Загрузка ...
|
|
| 12 | 218-5058 | CONNECTOR |
Загрузка ...
|
|
| 13 | 25705021 | COUPLING |
Загрузка ...
|
|
| 14 | 25705012 | COUPLING |
Загрузка ...
|
|
| 15 | 413-624 | BOLT |
Загрузка ...
|
|
| 16 | 495-21044 | WASHER |
Загрузка ...
|
|
| 17 | 86992213 | NUT |
Загрузка ...
|
|
| 18 | 87435657 | HARNESS |
Загрузка ...
|
|
| 19 | 413-412 | BOLT |
Загрузка ...
|
|
| 20 | 86992211 | NUT |
Загрузка ...
|
|
| 21 | 413-1032 | BOLT |
Загрузка ...
|
|
| 22 | 86992216 | NUT |
Загрузка ...
|
|
| 23 | 413-10144 | BOLT |
Загрузка ...
|
|
| 24 | 22510700 | CLAMP |
Загрузка ...
|
|
| 25 | 433-616 | BOLT |
Загрузка ...
|
|
| 25 | 134-3 | BOLT |
Загрузка ...
|
|
| 26 | 413-640 | BOLT |
Загрузка ...
|
|
| 26 | 413-672 | BOLT |
Загрузка ...
|
|
| 27 | 06200125 | CLAMP |
Загрузка ...
|
