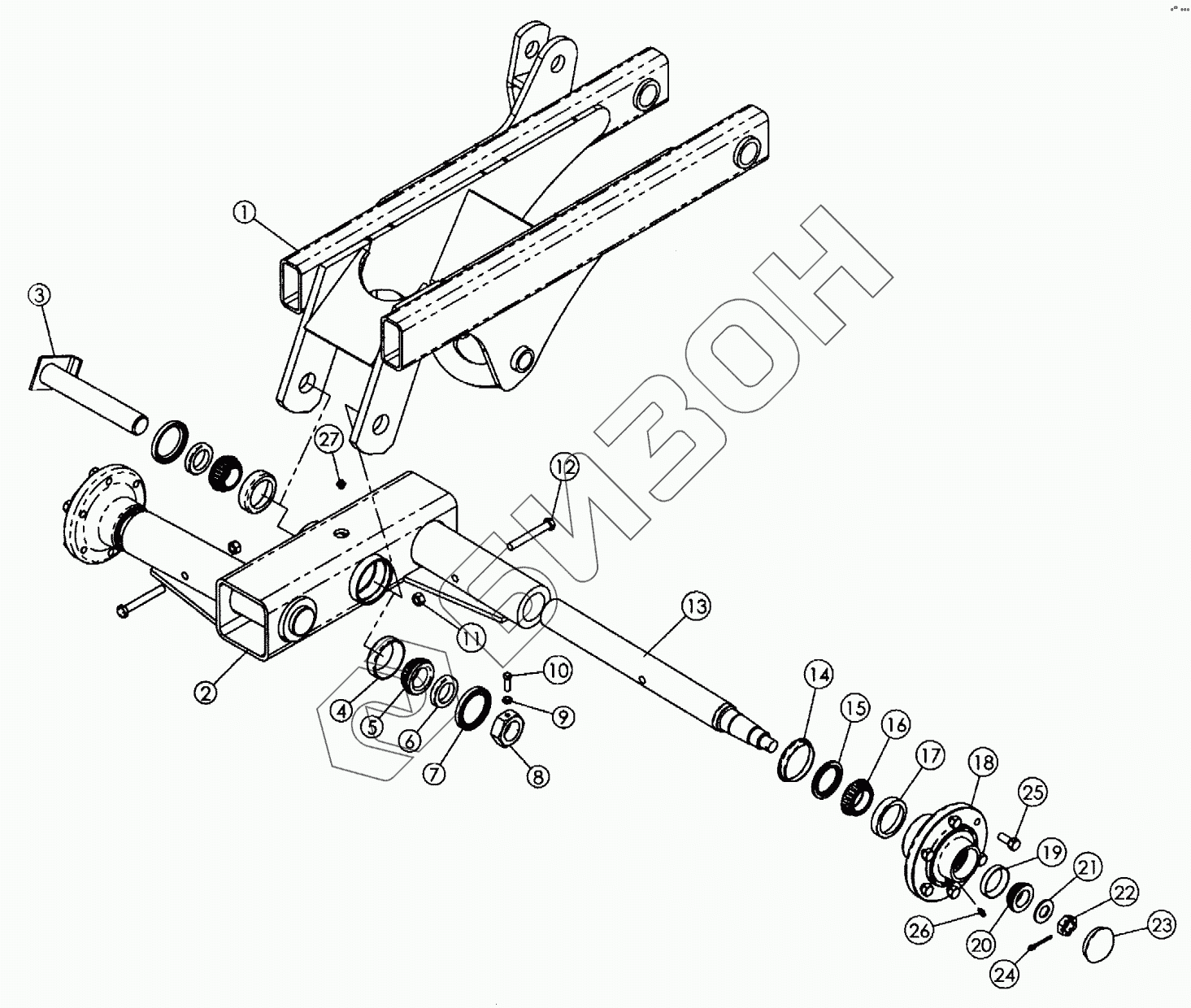

Графический каталог запасных частей к технике: CASE IH MRX-690. WALKING TANDEM ASSEMBLY
1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 395078A1 | PEDESTAL |
Загрузка ...
|
|
| 1 | 395077A1 | PEDESTAL |
Загрузка ...
|
|
| 2 | 395068A1 | AXLE |
Загрузка ...
|
|
| 2 | 395069A1 | AXLE |
Загрузка ...
|
|
| 3 | 395485A1 | PIN |
Загрузка ...
|
|
| 4 | 17498D | BEARING |
Загрузка ...
|
|
| 5 | 21871501 | BEARING |
Загрузка ...
|
|
| 6 | 06400573 | SPACER |
Загрузка ...
|
|
| 7 | 21932510 | SEAL |
Загрузка ...
|
|
| 8 | 14032409 | NUT |
Загрузка ...
|
|
| 9 | 425-146 | NUT |
Загрузка ...
|
|
| 10 | 16806045 | SCREW |
Загрузка ...
|
|
| 11 | 86992215 | NUT |
Загрузка ...
|
|
| 12 | 413-860 | BOLT |
Загрузка ...
|
|
| 13 | 395060A1 | SPINDLE |
Загрузка ...
|
|
| 14 | 594703R1 | SLEEVE |
Загрузка ...
|
|
| 15 | 594702R91 | SEAL |
Загрузка ...
|
|
| 16 | 663557R91 | BEARING |
Загрузка ...
|
|
| 17 | 663558R1 | BEARING |
Загрузка ...
|
|
| 18 | 606468R21 | HUB |
Загрузка ...
|
|
| 19 | 651817R1 | BEARING |
Загрузка ...
|
|
| 20 | 651818R91 | BEARING |
Загрузка ...
|
|
| 21 | 469873R1 | WASHER |
Загрузка ...
|
|
| 22 | 70120D | NUT |
Загрузка ...
|
|
| 23 | 224066C1 | HUB CAP |
Загрузка ...
|
|
| 24 | 432-1024 | PIN |
Загрузка ...
|
|
| 25 | 549962R1 | BOLT |
Загрузка ...
|
|
| 26 | 219-87 | NIPPLE |
Загрузка ...
|
|
| 27 | 219-86 | LUBE NIPPLE |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
