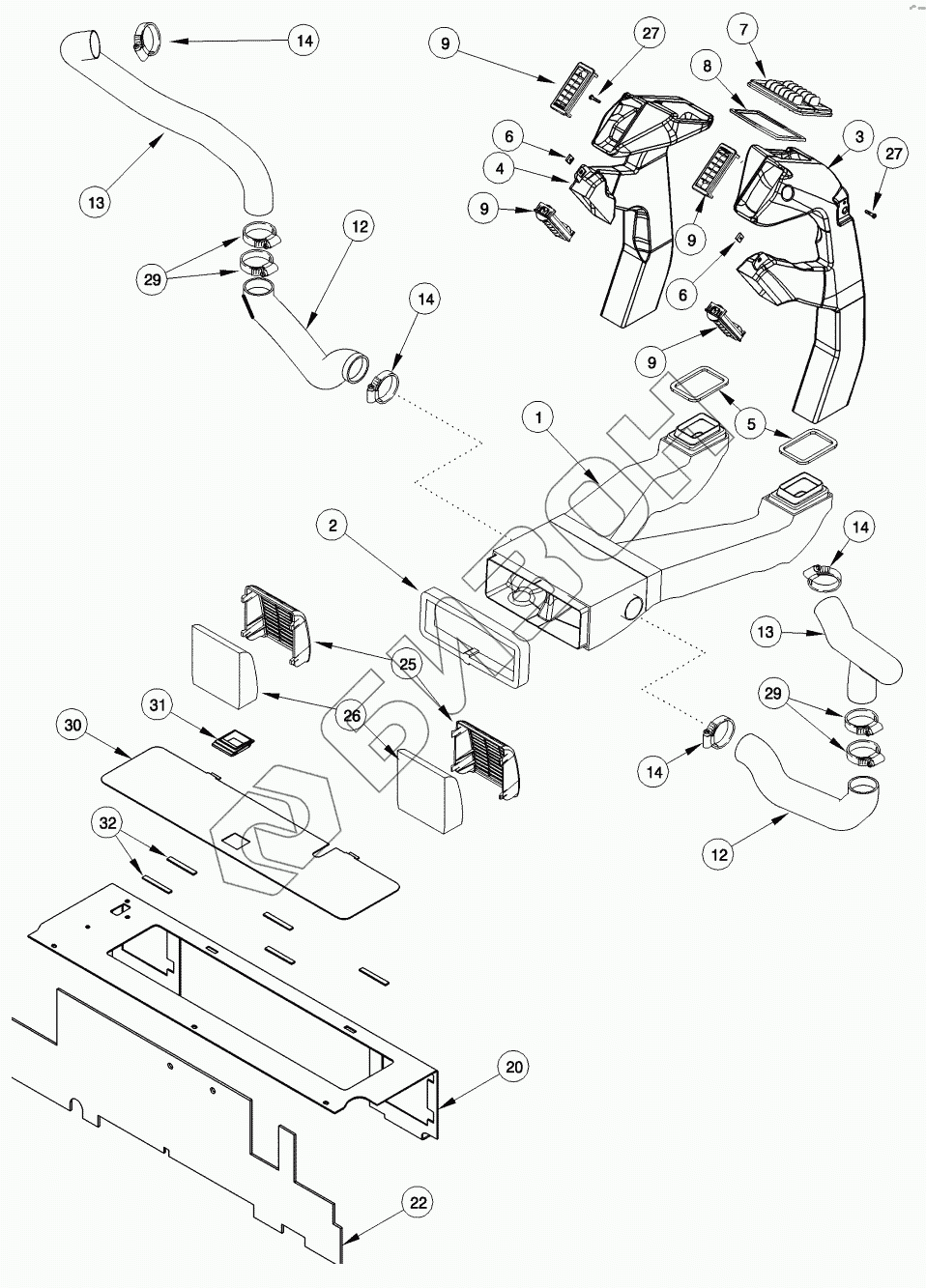

Графический каталог запасных частей к технике: CASE IH MX-240 Magnum. AIR CONDITIONING - DUCTS
1
2
3
4
5
6
6
7
8
9
9
9
9
12
12
13
13
14
14
14
14
20
22
25
26
27
27
29
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 86984827 | 86984827 | COVER |
Загрузка ...
|
|
| 1 | 330276A3 | DUCT |
Загрузка ...
|
|
| 2 | 326665A1 | SEAL |
Загрузка ...
|
|
| 3 | 417742A1 | DUCT |
Загрузка ...
|
|
| 4 | 281095A4 | DUCT |
Загрузка ...
|
|
| 5 | 257098A1 | GASKET |
Загрузка ...
|
|
| 6 | 131-839 | NUT |
Загрузка ...
|
|
| 7 | 363930A1 | DIFFUSER |
Загрузка ...
|
|
| 8 | 281084A2 | GASKET |
Загрузка ...
|
|
| 9 | 363881A1 | VENT |
Загрузка ...
|
|
| 12 | 256331A2 | HOSE |
Загрузка ...
|
|
| 13 | 303732A1 | HOSE |
Загрузка ...
|
|
| 14 | 214-1540 | CLAMP |
Загрузка ...
|
|
| 20 | 87429718 | EXTENSION |
Загрузка ...
|
|
| 21 | 781-24820 | SCREW |
Загрузка ...
|
|
| 22 | 86984088 | INSULATION |
Загрузка ...
|
|
| 24 | 780-34395 | SCREW |
Загрузка ...
|
|
| 25 | 301180A3 | VENT (AIR) |
Загрузка ...
|
|
| 26 | 293615A1 | FILTER |
Загрузка ...
|
|
| 27 | 840-1525 | SCREW |
Загрузка ...
|
|
| 29 | 214-1544 | CLAMP |
Загрузка ...
|
|
| 30 | 86984822 | COVER |
Загрузка ...
|
|
| 31 | 406718A1 | LATCH |
Загрузка ...
|
|
| 32 | 412425A1 | SEAL |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
