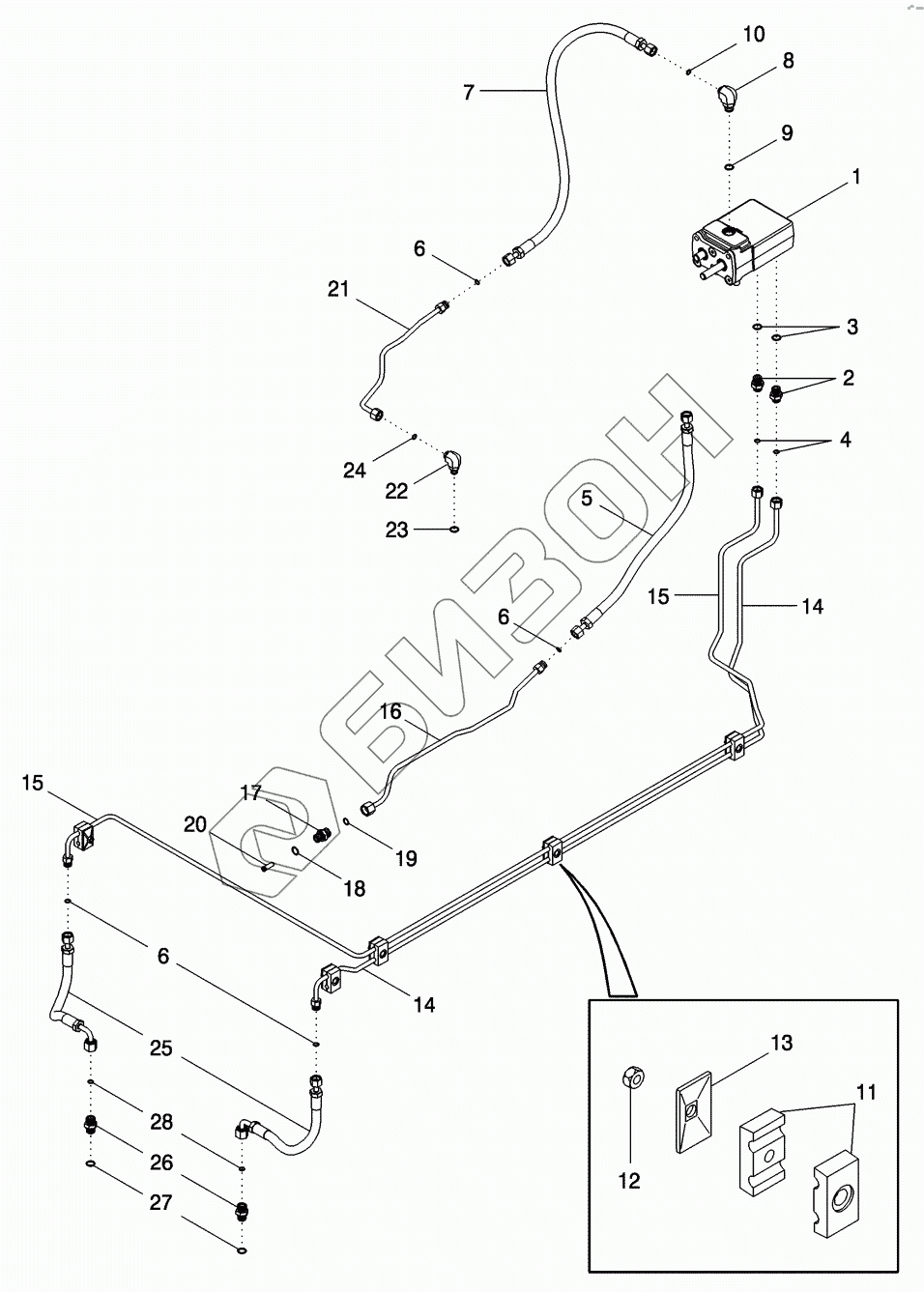

Графический каталог запасных частей к технике: CASE IH MX-240 Magnum. BRAKES - HYDRAULIC SYSTEM
1
2
3
4
5
6
6
6
7
8
9
10
11
12
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 397101A7 | VALVE |
Загрузка ...
|
|
| 2 | 700-106 | CONNECTOR |
Загрузка ...
|
|
| 3 | 637-63153 | O-RING |
Загрузка ...
|
|
| 4 | 238-6012 | O-RING |
Загрузка ...
|
|
| 5 | 87404717 | HOSE ASSY |
Загрузка ...
|
|
| 6 | 238-6012 | O-RING |
Загрузка ...
|
|
| 7 | 400692A1 | HOSE |
Загрузка ...
|
|
| 8 | 700-345 | ELBOW |
Загрузка ...
|
|
| 9 | 637-63153 | O-RING |
Загрузка ...
|
|
| 10 | 238-6012 | O-RING |
Загрузка ...
|
|
| 11 | 1546024C1 | CLAMP |
Загрузка ...
|
|
| 12 | 829-1408 | NUT |
Загрузка ...
|
|
| 13 | 384870A1 | PLATE |
Загрузка ...
|
|
| 14 | 436382A1 | TUBE ASSY |
Загрузка ...
|
|
| 15 | 436383A1 | TUBE ASSY |
Загрузка ...
|
|
| 16 | 433588A1 | TUBE ASSY |
Загрузка ...
|
|
| 17 | 700-102 | CONNECTOR |
Загрузка ...
|
|
| 18 | 637-63153 | O-RING |
Загрузка ...
|
|
| 19 | 238-6014 | O-RING |
Загрузка ...
|
|
| 20 | 326965A1 | SCREEN |
Загрузка ...
|
|
| 21 | 387024A1 | TUBE ASSY |
Загрузка ...
|
|
| 22 | 201-304 | ELBOW |
Загрузка ...
|
|
| 23 | 237-6006 | O-RING |
Загрузка ...
|
|
| 24 | 238-6012 | O-RING |
Загрузка ...
|
|
| 25 | 86985588 | HOSE |
Загрузка ...
|
|
| 26 | 700-102 | CONNECTOR |
Загрузка ...
|
|
| 27 | 637-63153 | O-RING |
Загрузка ...
|
|
| 28 | 238-6014 | O-RING |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
