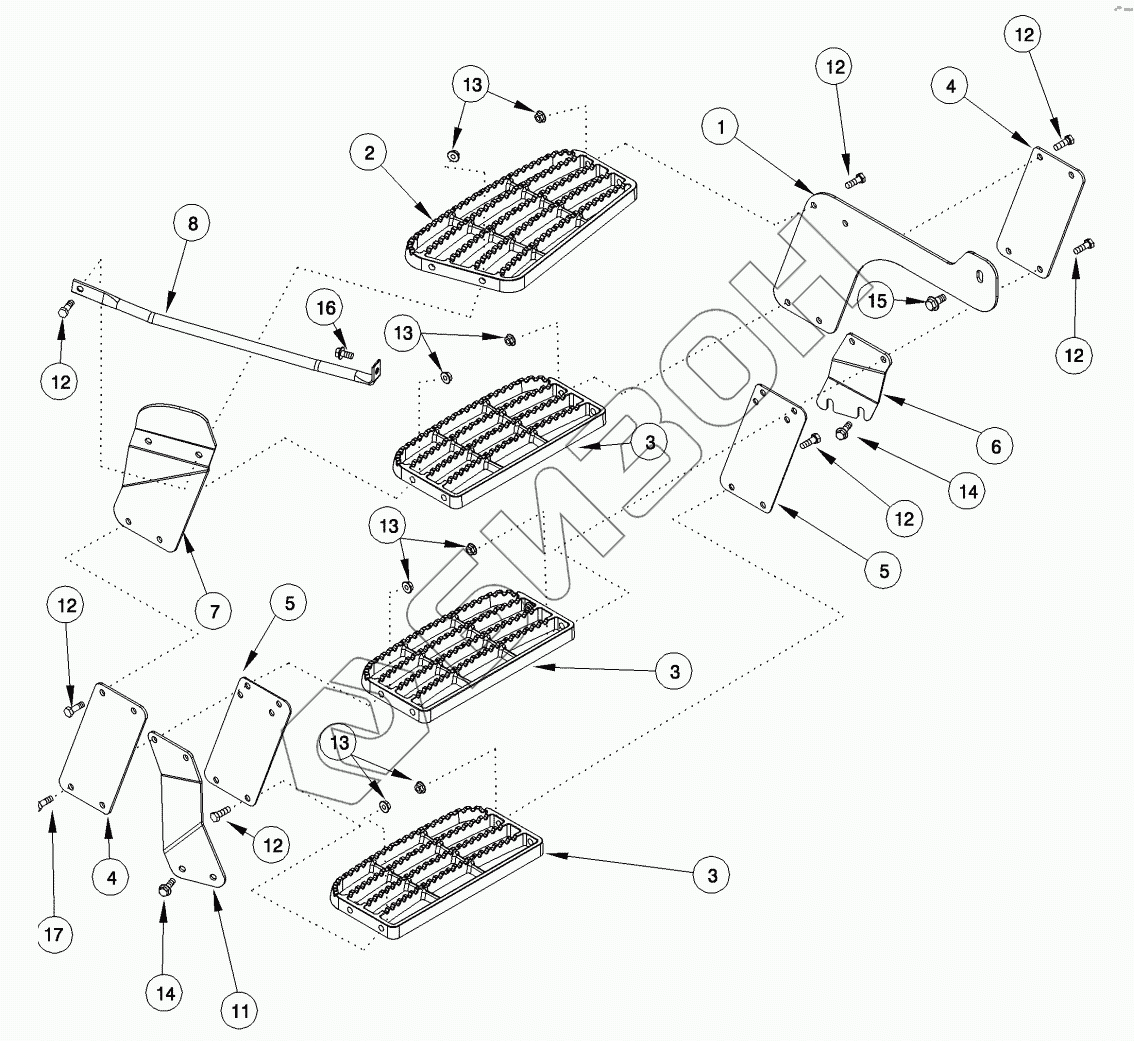

Графический каталог запасных частей к технике: CASE IH MX-240 Magnum. CAB - STEPS
1
2
3
3
3
4
4
5
5
6
7
8
11
12
12
12
12
12
12
12
13
13
13
13
14
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 446063A2 | RISER |
Загрузка ...
|
|
| 2 | 257374A1 | STEP |
Загрузка ...
|
|
| 3 | 257375A1 | STEP |
Загрузка ...
|
|
| 4 | 446061A1 | RISER |
Загрузка ...
|
|
| 5 | 446064A1 | RISER |
Загрузка ...
|
|
| 6 | 446065A1 | BRACKET |
Загрузка ...
|
|
| 7 | 446062A1 | RISER |
Загрузка ...
|
|
| 8 | 253698A3 | SUPPORT |
Загрузка ...
|
|
| 9 | 555-4 | BOLT |
Загрузка ...
|
|
| 11 | 446066A1 | BRACKET |
Загрузка ...
|
|
| 12 | 87012915 | BOLT |
Загрузка ...
|
|
| 13 | 1348399C1 | NUT |
Загрузка ...
|
|
| 14 | 555-7 | BOLT |
Загрузка ...
|
|
| 15 | 555-6 | BOLT |
Загрузка ...
|
|
| 16 | 719620006 | DIA KIT |
Загрузка ...
|
|
| 17 | 322425A1 | SUPPORT |
Загрузка ...
|
|
| 18 | 448033A1 | PLATE |
Загрузка ...
|
|
| 19 | 87301185 | STEP |
Загрузка ...
|
|
| 20 | 814-10055 | BOLT |
Загрузка ...
|
|
| 21 | 895-11010 | WASHER |
Загрузка ...
|
|
| 22 | 832-10410 | NUT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
