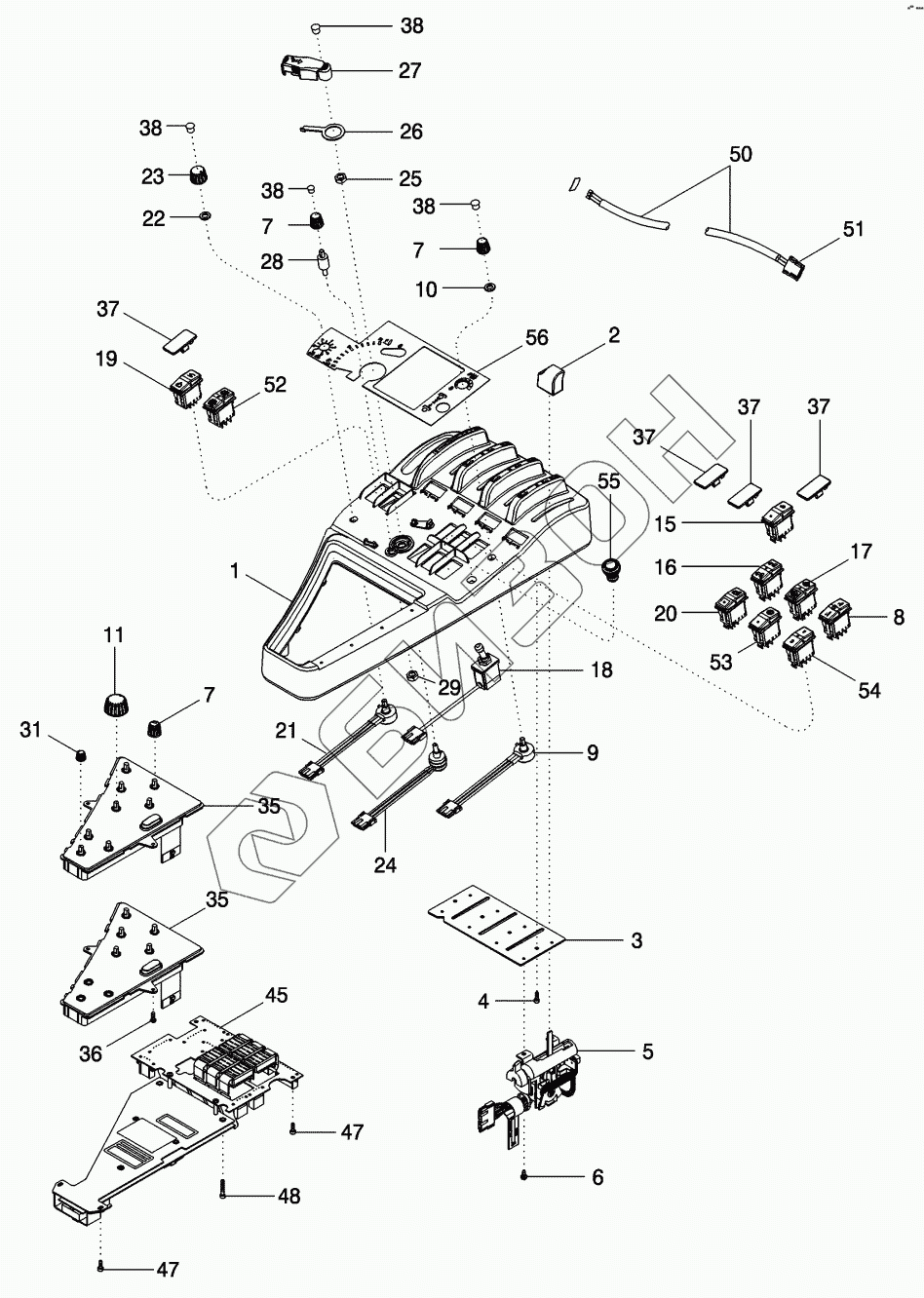

Графический каталог запасных частей к технике: CASE IH MX-240 Magnum. CONTROLS - RIGHT HAND CONSOLE
1
2
3
4
5
6
7
7
7
8
9
10
11
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
31
35
35
35
36
37
37
37
37
38
38
38
38
38
45
47
47
48
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | INSTRUCTION | INSTRUCTION |
Загрузка ...
|
|
| 2 | 406962A1 | KNOB |
Загрузка ...
|
|
| 3 | 230098A1 | PLATE |
Загрузка ...
|
|
| 4 | 368048A1 | SCREW |
Загрузка ...
|
|
| 5 | 87395299 | VALVE |
Загрузка ...
|
|
| 6 | 281-3446 | SCREW |
Загрузка ...
|
|
| 7 | 276797A1 | KNOB |
Загрузка ...
|
|
| 8 | 86989947 | SWITCH |
Загрузка ...
|
|
| 9 | 256305A2 | POTENTIOMETER |
Загрузка ...
|
|
| 10 | A39888 | NUT |
Загрузка ...
|
|
| 11 | 187820A1 | KNOB |
Загрузка ...
|
|
| 15 | 86989950 | SWITCH |
Загрузка ...
|
|
| 16 | 86989948 | SWITCH |
Загрузка ...
|
|
| 17 | 86989963 | SWITCH |
Загрузка ...
|
|
| 18 | 409603A2 | SWITCH |
Загрузка ...
|
|
| 19 | 86990406 | SWITCH |
Загрузка ...
|
|
| 20 | 86989960 | SWITCH |
Загрузка ...
|
|
| 21 | 256305A2 | POTENTIOMETER |
Загрузка ...
|
|
| 22 | A39888 | NUT |
Загрузка ...
|
|
| 23 | 314601A1 | BUTTON |
Загрузка ...
|
|
| 24 | 256304A2 | POTENTIOMETER |
Загрузка ...
|
|
| 25 | 192231A1 | NUT |
Загрузка ...
|
|
| 26 | 248087A1 | LEVER |
Загрузка ...
|
|
| 27 | 411821A3 | LEVER ASSY |
Загрузка ...
|
|
| 28 | 256303A1 | STUD |
Загрузка ...
|
|
| 29 | 829-1406 | NUT |
Загрузка ...
|
|
| 31 | 223433A1 | KNOB |
Загрузка ...
|
|
| 35 | 232869A5 | PANEL |
Загрузка ...
|
|
| 35 | 238290A4 | PANEL |
Загрузка ...
|
|
| 36 | 760-14316 | SCREW |
Загрузка ...
|
|
| 37 | 406324A2 | PLUG |
Загрузка ...
|
|
| 38 | 353-401 | PLUG |
Загрузка ...
|
|
| 38 | 353-402 | PLUG |
Загрузка ...
|
|
| 45 | 87454949 | UNIT |
Загрузка ...
|
|
| 47 | 864-4012 | SCREW |
Загрузка ...
|
|
| 48 | 864-4025 | SCREW |
Загрузка ...
|
|
| 50 | 258010A2 | SWITCH |
Загрузка ...
|
|
| 51 | 235676A1 | CONNECTOR |
Загрузка ...
|
|
| 52 | 86989945 | SWITCH |
Загрузка ...
|
|
| 53 | 86989949 | SWITCH |
Загрузка ...
|
|
| 54 | 86989951 | SWITCH |
Загрузка ...
|
|
| 55 | 411705A3 | KNOB |
Загрузка ...
|
|
| 56 | 406315A2 | DECAL |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
