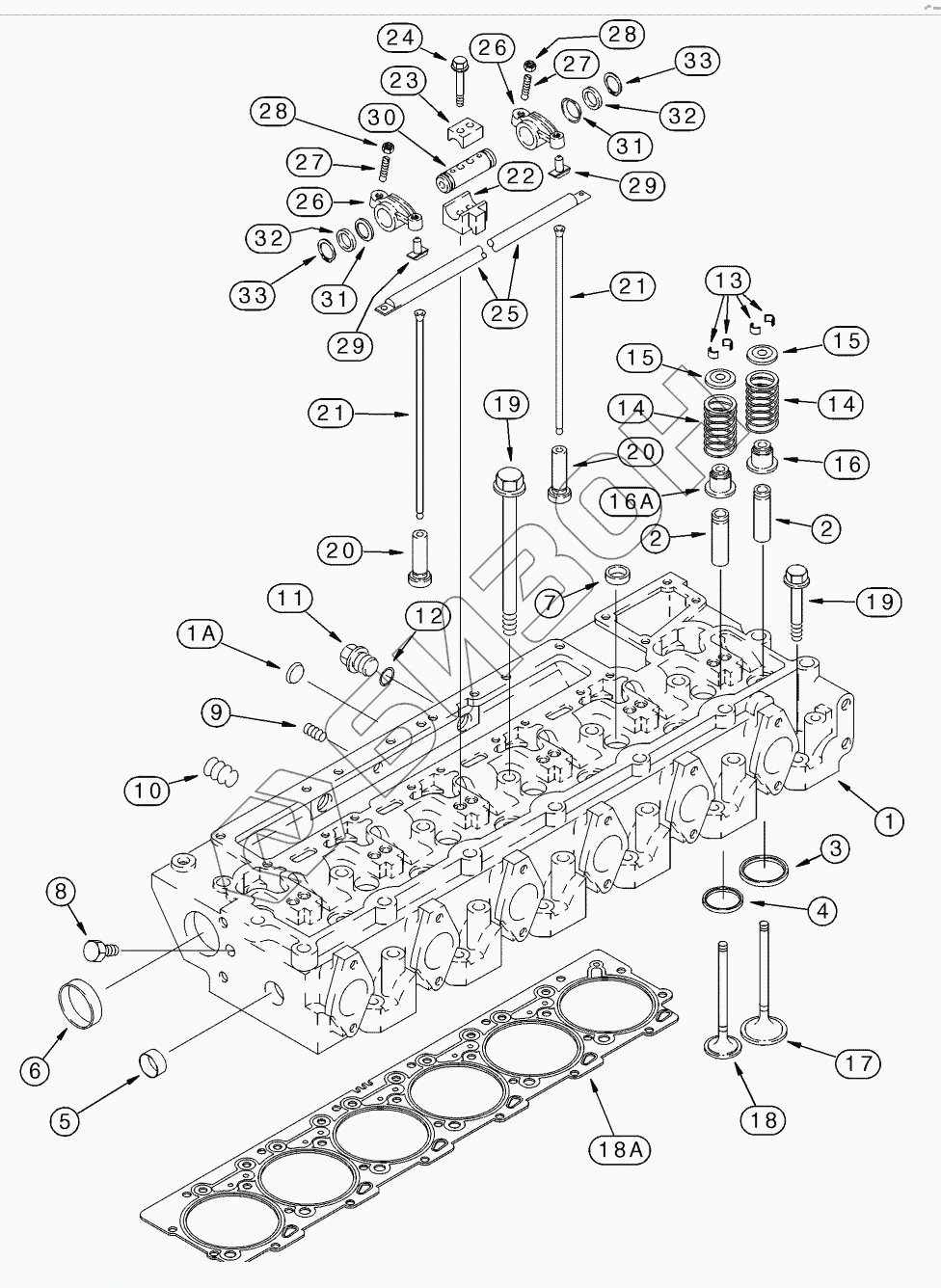

Графический каталог запасных частей к технике: CASE IH MX-240 Magnum. CYLINDER HEAD - VALVE MECHANISM
1
1A
2
2
3
3
3
4
4
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
16A
17
18
18A
19
19
19
19
20
20
21
21
22
23
24
25
26
26
27
27
28
28
29
29
30
31
31
32
32
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 86990822 | 86990822 | HEAD |
Загрузка ...
|
|
| 1 | J936180 | HEAD ASSY |
Загрузка ...
|
|
| 1A | J912900 | PLUG |
Загрузка ...
|
|
| 2 | J923564 | GUIDE |
Загрузка ...
|
|
| 3 | J924582 | INSERT |
Загрузка ...
|
|
| 3 | J925468 | SEAT |
Загрузка ...
|
|
| 3 | J925470 | SEAT |
Загрузка ...
|
|
| 4 | J929005 | INSERT |
Загрузка ...
|
|
| 4 | J929006 | INSERT |
Загрузка ...
|
|
| 4 | J929007 | INSERT |
Загрузка ...
|
|
| 5 | J920443 | PLUG |
Загрузка ...
|
|
| 6 | A77782 | PLUG |
Загрузка ...
|
|
| 7 | 41-1616 | PLUG |
Загрузка ...
|
|
| 8 | 217-426 | PLUG |
Загрузка ...
|
|
| 9 | 217-432 | PLUG |
Загрузка ...
|
|
| 10 | 217-438 | PLUG |
Загрузка ...
|
|
| 11 | J924148 | PLUG |
Загрузка ...
|
|
| 12 | J902425 | WASHER |
Загрузка ...
|
|
| 13 | J901177 | KEY |
Загрузка ...
|
|
| 14 | J991085 | SPRING |
Загрузка ...
|
|
| 15 | J912976 | RETAINER |
Загрузка ...
|
|
| 16 | J927642 | SEAL |
Загрузка ...
|
|
| 16A | J927642 | SEAL |
Загрузка ...
|
|
| 17 | J924492 | VALVE |
Загрузка ...
|
|
| 18 | J921444 | VALVE |
Загрузка ...
|
|
| 18A | J938267 | GASKET |
Загрузка ...
|
|
| 19 | J917728 | BOLT |
Загрузка ...
|
|
| 19 | J917729 | SCREW |
Загрузка ...
|
|
| 20 | J931623 | TAPPET |
Загрузка ...
|
|
| 21 | J905194 | ROD |
Загрузка ...
|
|
| 22 | J905870 | SUPPORT |
Загрузка ...
|
|
| 23 | J901693 | CLAMP |
Загрузка ...
|
|
| 24 | 868-10065 | SCREW |
Загрузка ...
|
|
| 25 | J919677 | MANIFOLD |
Загрузка ...
|
|
| 26 | J901717 | ROCKER |
Загрузка ...
|
|
| 27 | J937438 | SET SCREW |
Загрузка ...
|
|
| 28 | A77902 | NUT |
Загрузка ...
|
|
| 29 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 30 | J919435 | SHAFT |
Загрузка ...
|
|
| 31 | J906100 | CUP |
Загрузка ...
|
|
| 32 | J907206 | WASHER |
Загрузка ...
|
|
| 33 | 100-1187 | RING |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
