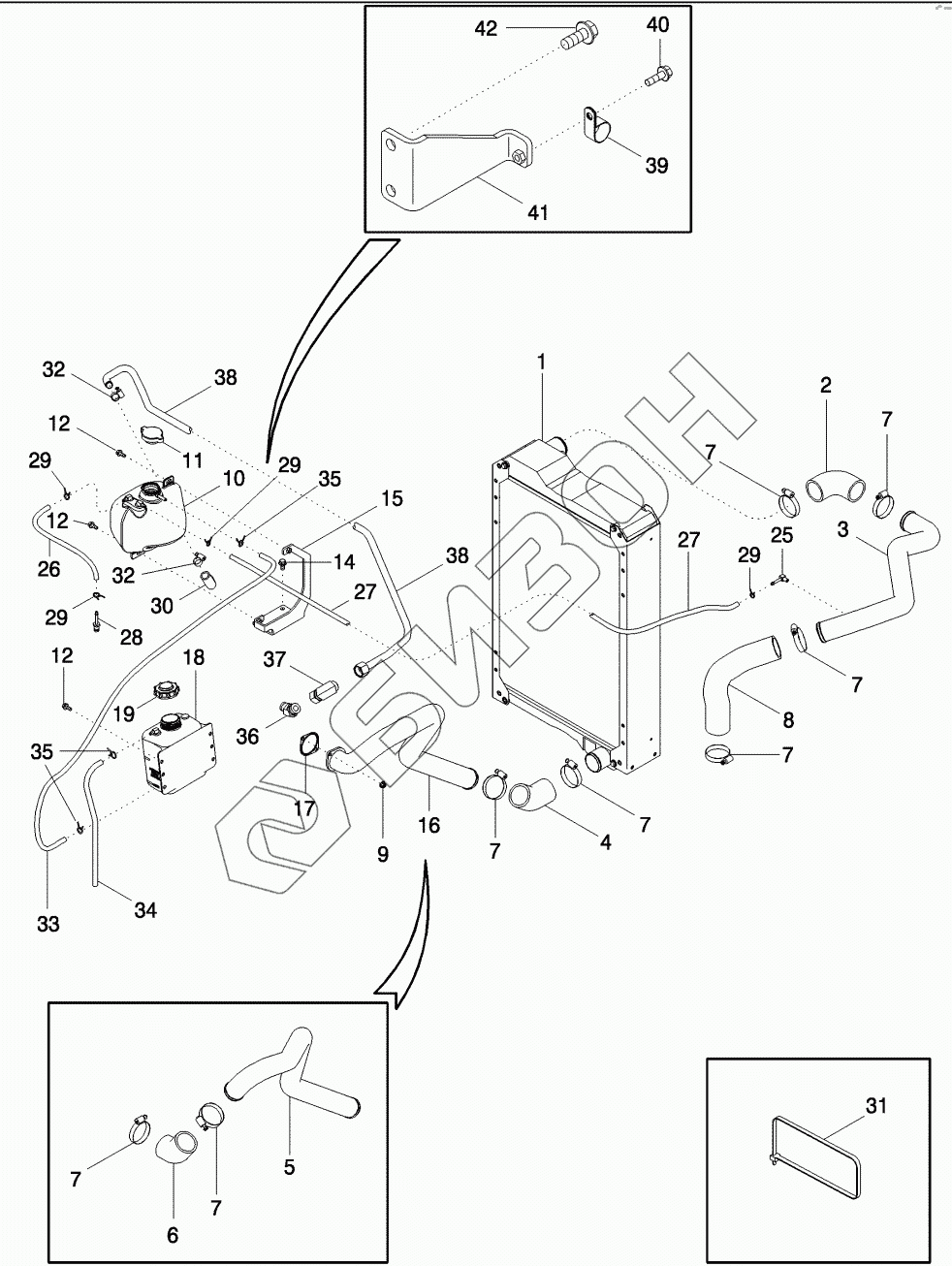

Графический каталог запасных частей к технике: CASE IH MX-240 Magnum. DEAERATION SYSTEM
1
2
3
4
5
6
7
7
7
7
7
7
7
7
8
9
10
11
12
12
12
14
15
16
17
18
19
25
26
27
27
28
29
29
29
29
30
31
32
32
33
34
35
35
36
37
38
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | INSTRUCTION | INSTRUCTION |
Загрузка ...
|
|
| 2 | 397511A1 | HOSE |
Загрузка ...
|
|
| 3 | 414388A2 | TUBE |
Загрузка ...
|
|
| 4 | 255682A2 | HOSE |
Загрузка ...
|
|
| 5 | 315911A1 | HOSE |
Загрузка ...
|
|
| 6 | 255683A2 | HOSE |
Загрузка ...
|
|
| 7 | 214-1544 | CLAMP |
Загрузка ...
|
|
| 8 | 414804A1 | HOSE |
Загрузка ...
|
|
| 9 | 87403515 | BOLT |
Загрузка ...
|
|
| 10 | 87413715 | RESERVOIR |
Загрузка ...
|
|
| 11 | A170241 | CAP |
Загрузка ...
|
|
| 12 | 844-8020 | BOLT |
Загрузка ...
|
|
| 14 | 854-10020 | BOLT |
Загрузка ...
|
|
| 15 | 87404517 | BRACKET |
Загрузка ...
|
|
| 16 | 87415507 | TUBE ASSY |
Загрузка ...
|
|
| 17 | J945603 | GASKET |
Загрузка ...
|
|
| 18 | L127093 | RESERVOIR |
Загрузка ...
|
|
| 19 | 440729A1 | CAP |
Загрузка ...
|
|
| 25 | 217-130 | ELBOW |
Загрузка ...
|
|
| 26 | 417372A1 | HOSE |
Загрузка ...
|
|
| 27 | 417371A1 | HOSE |
Загрузка ...
|
|
| 28 | 217-150 | FITTING |
Загрузка ...
|
|
| 29 | 214-1307 | CLAMP |
Загрузка ...
|
|
| 30 | 87404515 | HOSE |
Загрузка ...
|
|
| 31 | 291207C1 | CLAMP |
Загрузка ...
|
|
| 32 | 214-1412 | CLAMP |
Загрузка ...
|
|
| 33 | 435898A1 | HOSE |
Загрузка ...
|
|
| 34 | 242070A1 | HOSE |
Загрузка ...
|
|
| 35 | 214-1308 | CLAMP |
Загрузка ...
|
|
| 36 | 440431A1 | ELBOW |
Загрузка ...
|
|
| 37 | 201-342 | ELBOW |
Загрузка ...
|
|
| 38 | 87416111 | TUBE |
Загрузка ...
|
|
| 39 | 515-21190 | CLAMP |
Загрузка ...
|
|
| 40 | 844-6020 | BOLT |
Загрузка ...
|
|
| 41 | 87404840 | SUPPORT |
Загрузка ...
|
|
| 42 | 844-10025 | BOLT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
