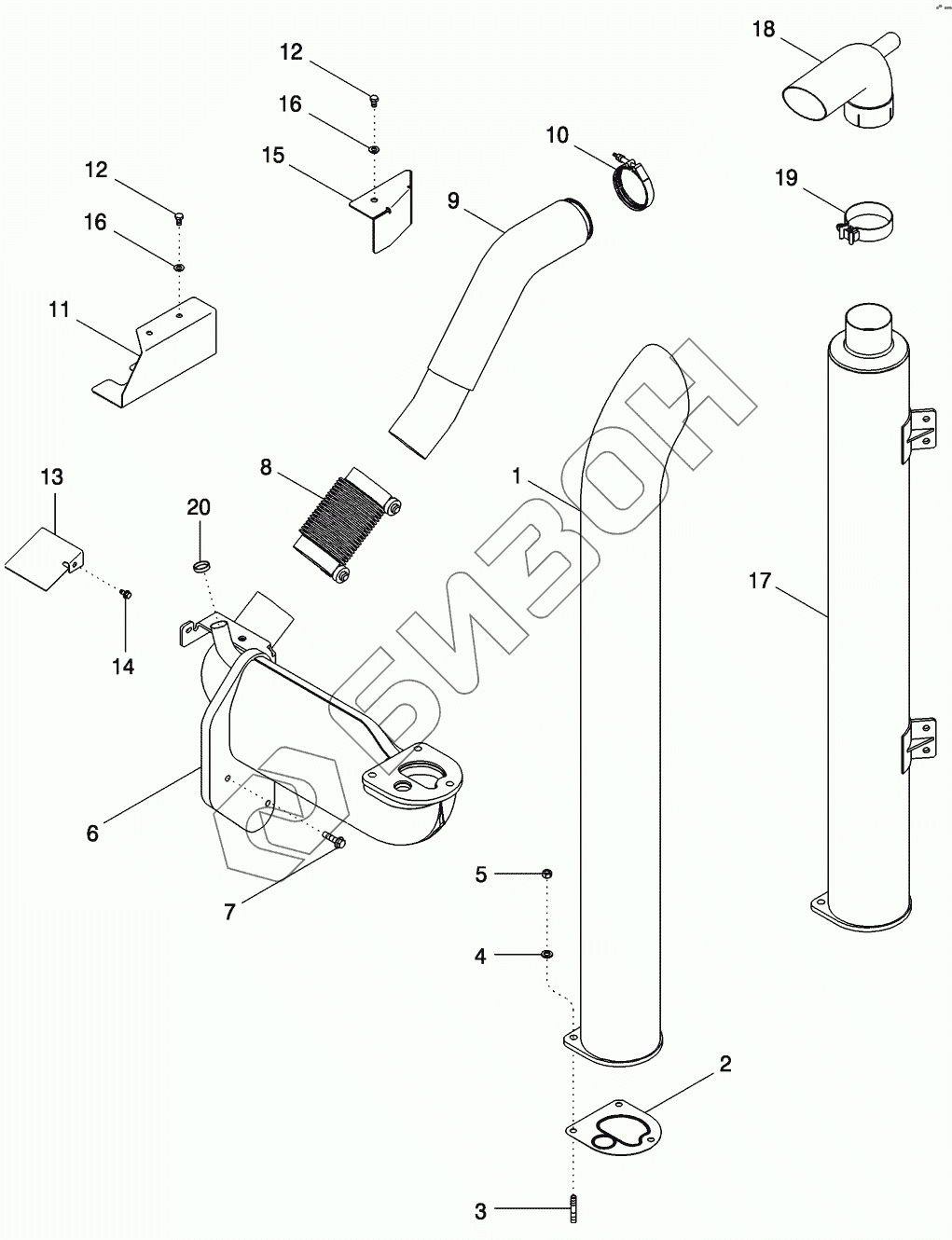

Графический каталог запасных частей к технике: CASE IH MX-240 Magnum. EXHAUST SYSTEM
1
2
3
4
5
6
7
8
9
9
10
11
12
12
13
14
15
16
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 255270A4 | MUFFLER |
Загрузка ...
|
|
| 2 | 226775A1 | GASKET |
Загрузка ...
|
|
| 3 | 387795A1 | STUD |
Загрузка ...
|
|
| 4 | 387798A1 | WASHER |
Загрузка ...
|
|
| 5 | 387796A1 | NUT |
Загрузка ...
|
|
| 6 | 318616A2 | ELBOW |
Загрузка ...
|
|
| 7 | 828-12045 | BOLT |
Загрузка ...
|
|
| 8 | 242556A1 | CONDUIT |
Загрузка ...
|
|
| 9 | 442323A1 | TUBE ASSY |
Загрузка ...
|
|
| 9 | 444052A1 | TUBE ASSY |
Загрузка ...
|
|
| 10 | A170807 | CLAMP |
Загрузка ...
|
|
| 11 | 251944A2 | PROTECTION PLATE |
Загрузка ...
|
|
| 12 | 614-10016 | BOLT |
Загрузка ...
|
|
| 13 | 299201A2 | PROTECTION PLATE |
Загрузка ...
|
|
| 14 | 555-1 | BOLT |
Загрузка ...
|
|
| 15 | 86983866 | BRACKET |
Загрузка ...
|
|
| 16 | 895-10010 | WASHER |
Загрузка ...
|
|
| 17 | 87416132 | MUFFLER |
Загрузка ...
|
|
| 18 | 87416127 | EXTENSION |
Загрузка ...
|
|
| 19 | 131853A1 | CLAMP |
Загрузка ...
|
|
| 20 | 41-1622 | PLUG |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
