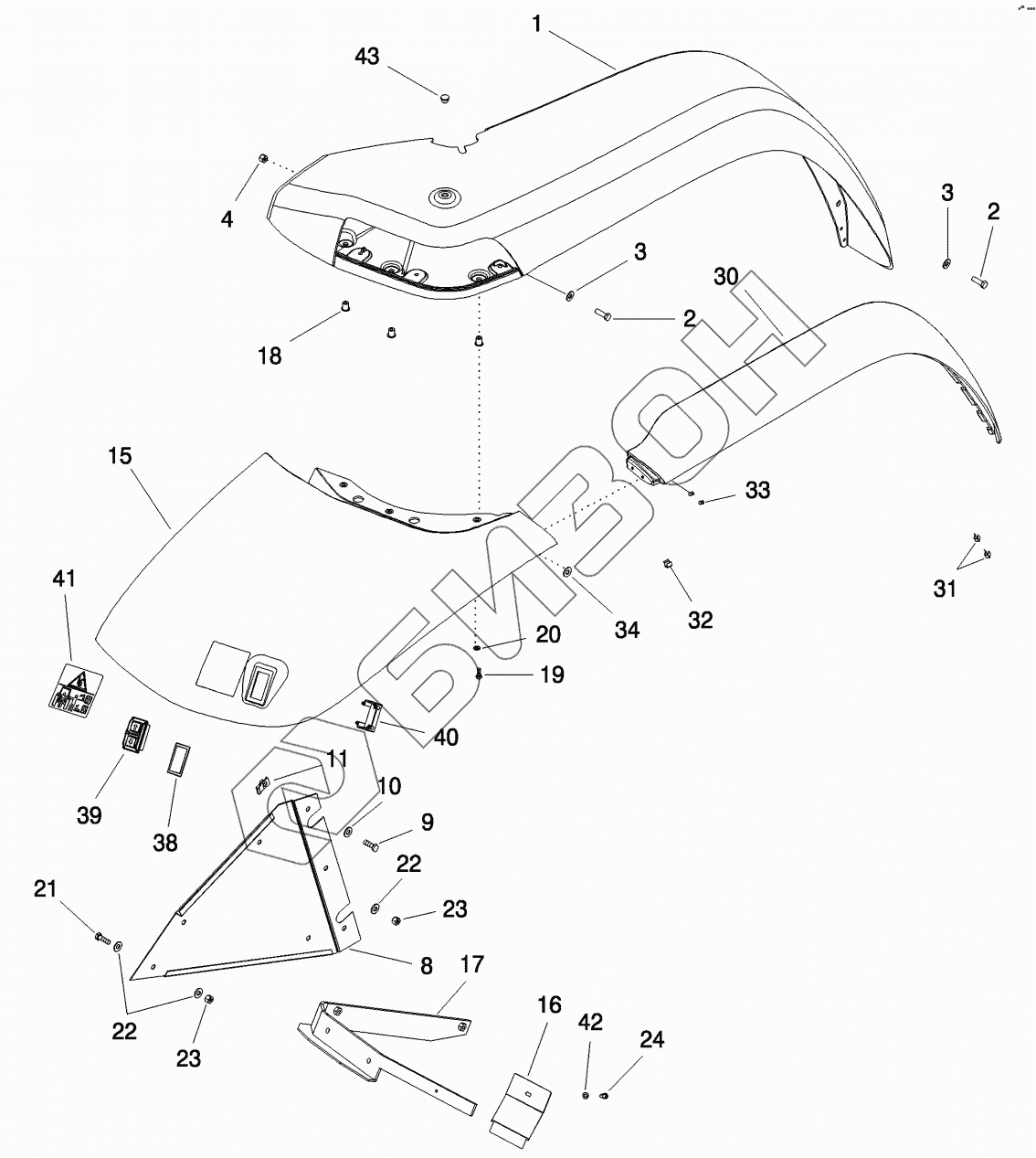

Графический каталог запасных частей к технике: CASE IH MX-240 Magnum. FENDERS - REAR
1
1
2
2
3
3
4
8
8
9
10
11
15
15
16
17
17
18
19
20
21
22
22
23
23
24
30
30
31
32
33
34
38
39
40
41
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 255129A4 | DEFLECTOR |
Загрузка ...
|
|
| 1 | 255130A3 | DEFLECTOR |
Загрузка ...
|
|
| 2 | 614-8025 | BOLT |
Загрузка ...
|
|
| 3 | 895-15008 | WASHER |
Загрузка ...
|
|
| 4 | 825-2408 | NUT |
Загрузка ...
|
|
| 8 | 295323A2 | PLATE |
Загрузка ...
|
|
| 8 | 295322A2 | PLATE |
Загрузка ...
|
|
| 9 | 614-8025 | BOLT |
Загрузка ...
|
|
| 10 | 895-15008 | WASHER |
Загрузка ...
|
|
| 11 | 833-41308 | NUT |
Загрузка ...
|
|
| 15 | 302364A2 | EXTENSION |
Загрузка ...
|
|
| 15 | 302366A2 | EXTENSION |
Загрузка ...
|
|
| 16 | 301720A2 | COVER |
Загрузка ...
|
|
| 17 | 335705A1 | SUPPORT |
Загрузка ...
|
|
| 17 | 335704A1 | SUPPORT |
Загрузка ...
|
|
| 18 | 302342A1 | INSERT |
Загрузка ...
|
|
| 19 | 806-6020 | BOLT |
Загрузка ...
|
|
| 20 | 895-15006 | WASHER |
Загрузка ...
|
|
| 21 | 614-8025 | BOLT |
Загрузка ...
|
|
| 22 | 895-15008 | WASHER |
Загрузка ...
|
|
| 23 | 832-10408 | NUT |
Загрузка ...
|
|
| 24 | 614-6012 | BOLT |
Загрузка ...
|
|
| 30 | 282623A2 | EXTENSION |
Загрузка ...
|
|
| 30 | 282622A2 | EXTENSION |
Загрузка ...
|
|
| 31 | 302404A1 | CLIP |
Загрузка ...
|
|
| 32 | 302405A1 | CLIP |
Загрузка ...
|
|
| 33 | 151-535 | RIVET |
Загрузка ...
|
|
| 34 | 195-81035 | WASHER |
Загрузка ...
|
|
| 38 | 221654A1 | PLUG |
Загрузка ...
|
|
| 39 | 220415A2 | SWITCH |
Загрузка ...
|
|
| 40 | 220416A2 | CLAMP |
Загрузка ...
|
|
| 41 | 82030732 | DECAL |
Загрузка ...
|
|
| 41 | 82030732 | DECAL |
Загрузка ...
|
|
| 42 | 892-11006 | WASHER |
Загрузка ...
|
|
| 43 | 1533637C1 | PLUG |
Загрузка ...
|
