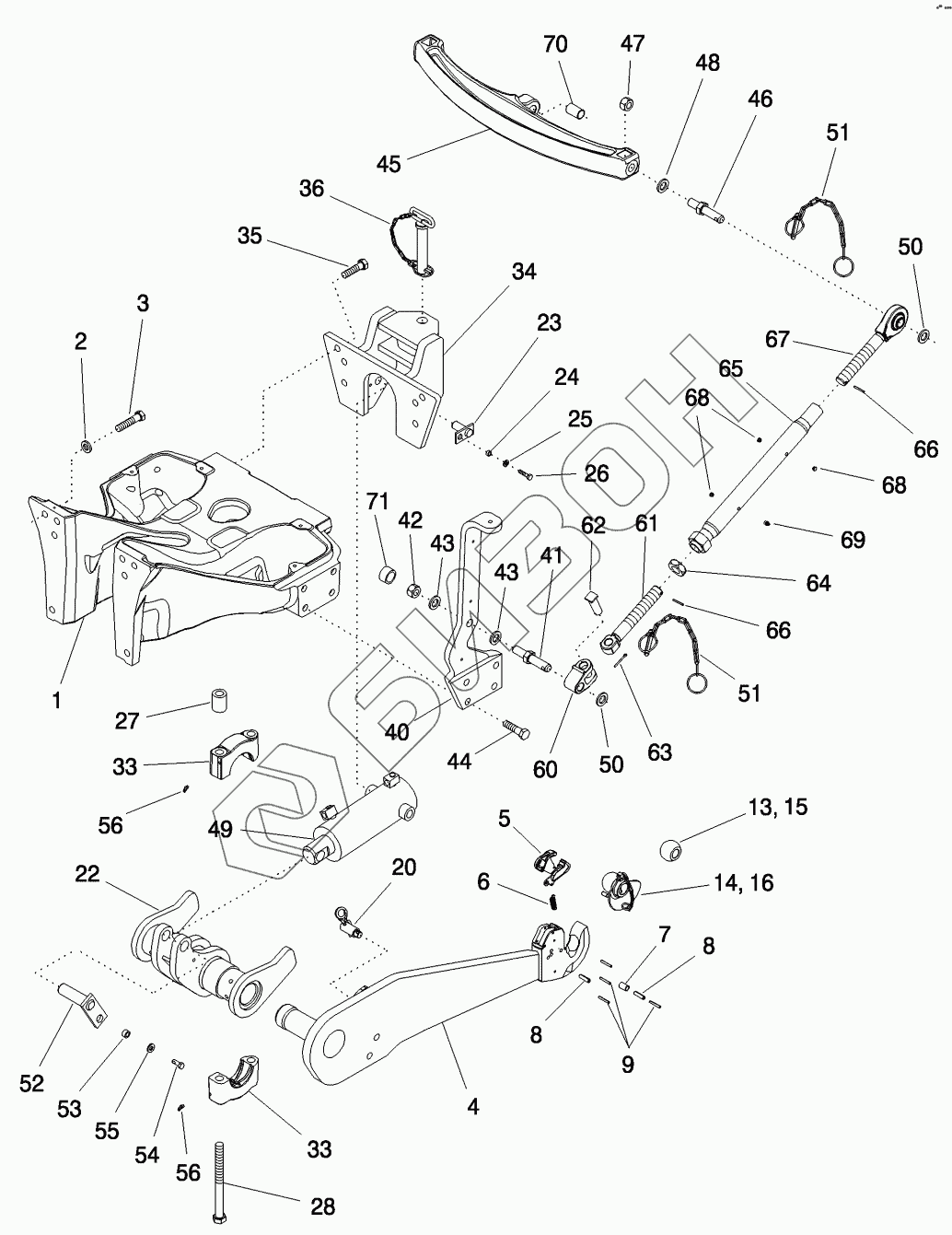

Графический каталог запасных частей к технике: CASE IH MX-240 Magnum. FRONT HITCH
1
2
3
4
5
6
7
8
8
9
13
14
15
16
20
22
23
24
25
26
27
28
33
33
34
35
36
40
40
41
42
43
43
44
45
46
47
48
49
50
50
51
51
52
53
54
55
56
56
60
61
62
63
64
65
66
66
67
68
68
69
70
71
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 370217A1 | 370217A1 | PIN |
Загрузка ...
|
|
| 377916A2 | 377916A2 | LINK |
Загрузка ...
|
|
| 377915A2 | 377915A2 | LINK |
Загрузка ...
|
|
| 1 | 429830A1 | FRAME |
Загрузка ...
|
|
| 2 | 396-31081 | WASHER |
Загрузка ...
|
|
| 3 | 258504A1 | SCREW |
Загрузка ...
|
|
| 4 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 5 | 370030A1 | LATCH |
Загрузка ...
|
|
| 6 | 357749A1 | SPRING |
Загрузка ...
|
|
| 7 | 359049A1 | PIN |
Загрузка ...
|
|
| 8 | 738-51040 | PIN |
Загрузка ...
|
|
| 9 | 838-3640 | PIN |
Загрузка ...
|
|
| 13 | 321081A1 | BALL |
Загрузка ...
|
|
| 14 | 132123A1 | BALL |
Загрузка ...
|
|
| 15 | 359189A2 | BALL JOINT |
Загрузка ...
|
|
| 16 | 381642A1 | BALL |
Загрузка ...
|
|
| 20 | 337589A1 | PIN |
Загрузка ...
|
|
| 22 | 309721A4 | ROCKSHAFT |
Загрузка ...
|
|
| 23 | 349940A1 | PIN |
Загрузка ...
|
|
| 24 | D95748 | SPACER |
Загрузка ...
|
|
| 25 | 896-11010 | WASHER |
Загрузка ...
|
|
| 26 | 627-10040 | SCREW |
Загрузка ...
|
|
| 27 | 355763A2 | SPACER |
Загрузка ...
|
|
| 28 | 827-24270 | BOLT |
Загрузка ...
|
|
| 33 | 1533227C1 | SUPPORT |
Загрузка ...
|
|
| 34 | 351005A3 | CLEVIS |
Загрузка ...
|
|
| 35 | 366870A1 | SCREW |
Загрузка ...
|
|
| 36 | 1974215C3 | PIN |
Загрузка ...
|
|
| 40 | 356969A4 | BRACKET |
Загрузка ...
|
|
| 40 | 356970A4 | BRACKET |
Загрузка ...
|
|
| 41 | 372116A1 | PIN |
Загрузка ...
|
|
| 42 | 829-1424 | NUT |
Загрузка ...
|
|
| 43 | 896-11024 | WASHER |
Загрузка ...
|
|
| 44 | 366870A1 | SCREW |
Загрузка ...
|
|
| 45 | 365221A3 | LINK |
Загрузка ...
|
|
| 46 | 356930A3 | PIN |
Загрузка ...
|
|
| 47 | 829-1424 | NUT |
Загрузка ...
|
|
| 48 | 896-11024 | WASHER |
Загрузка ...
|
|
| 49 | 348474A1 | CYLINDER ASSY |
Загрузка ...
|
|
| 50 | 896-11024 | WASHER |
Загрузка ...
|
|
| 51 | 373170A1 | CHAIN (AGRICULTURE) |
Загрузка ...
|
|
| 52 | 321367A3 | PIN ASSY |
Загрузка ...
|
|
| 53 | 321365A1 | SPACER |
Загрузка ...
|
|
| 54 | 805-12030 | BOLT |
Загрузка ...
|
|
| 55 | 896-15012 | WASHER |
Загрузка ...
|
|
| 56 | 933801R91 | NIPPLE |
Загрузка ...
|
|
| 60 | 1348049C1 | PIVOT |
Загрузка ...
|
|
| 61 | 364377A1 | THREADED ROD |
Загрузка ...
|
|
| 62 | 1348050C1 | PIN |
Загрузка ...
|
|
| 63 | 733-5040 | PIN |
Загрузка ...
|
|
| 64 | 829-4436 | NUT |
Загрузка ...
|
|
| 65 | 364375A1 | TURNBUCKLE |
Загрузка ...
|
|
| 66 | 838-3540 | PIN |
Загрузка ...
|
|
| 67 | 364427A1 | THREADED ROD |
Загрузка ...
|
|
| 68 | 366505A1 | PLUG |
Загрузка ...
|
|
| 69 | 1974039C1 | FITTING |
Загрузка ...
|
|
| 70 | 398406R1 | BUSHING |
Загрузка ...
|
|
| 71 | 373182A1 | CAP |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
